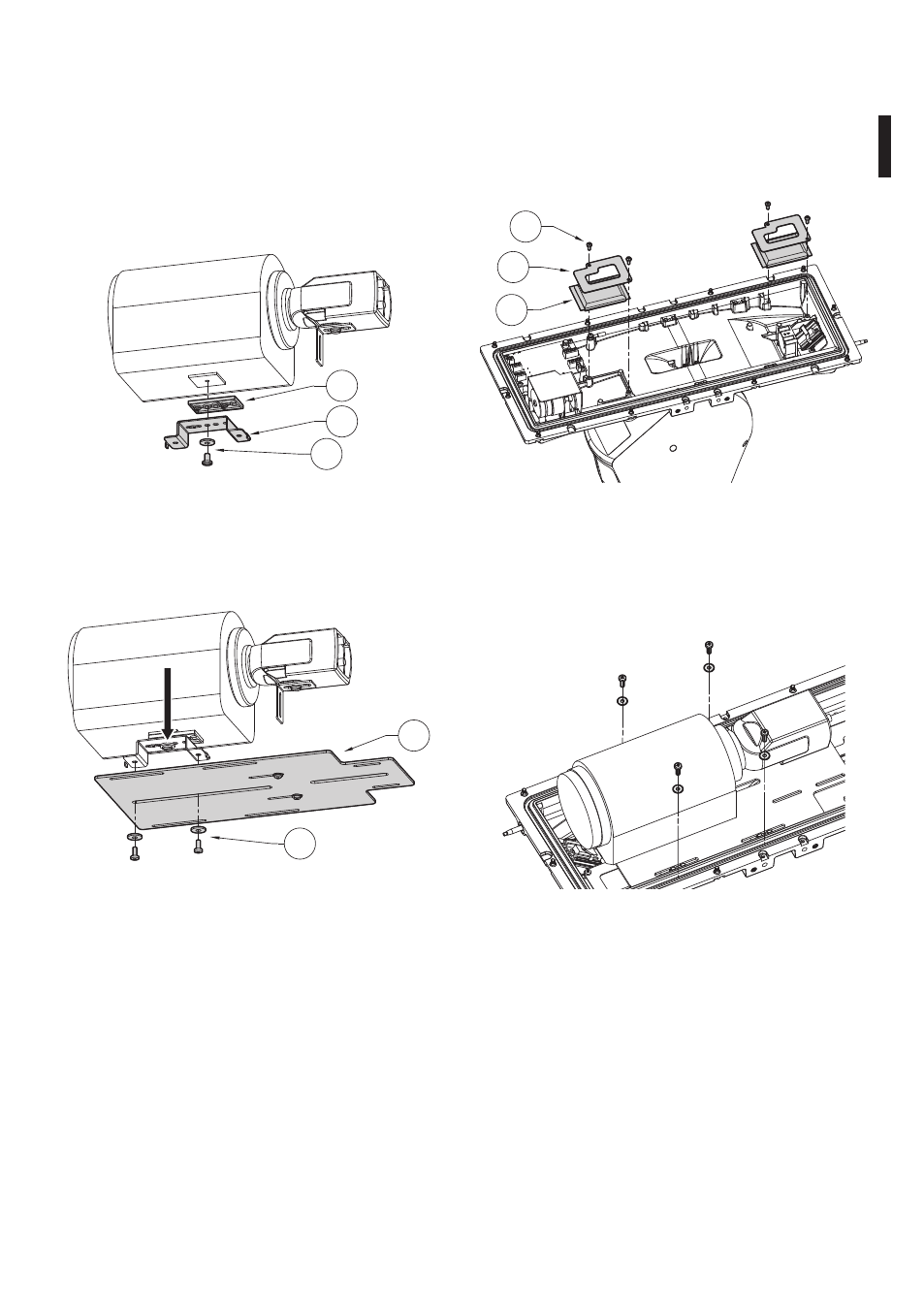

7.1.2.3 Posizionamento del distanziale H-20
nella slitta interna

Connettere la telecamera e fissare la staffetta a L (Fig.
9, pagina 14).
È possibile fissare un distanziale H-20 (02) all’ottica.
Interporre un distanziale di plastica (01) dello
spessore desiderato e fissarlo con la rondella e la vite
(03).

Fig. 13

Posizionare l’ottica con il distanziale sulla slitta interna
(01) e fissare tramite le rondelle e le viti (02) fornite in
dotazione.

Fig. 14

Concludere il fissaggio come illustrato nelle relative
figure (Fig. 11, pagina 14 e Fig. 12, pagina 14).

7.1.2.4 Sali essiccanti

Inserire i 2 sacchetti di sali essiccanti (01) nella
posizione indicata in figura, dopo averli tolti dalla
confezione trasparente e piegati in due. Fissate i
sacchetti tramite le piastrine (02) e viti in dotazione
(03).

Fig. 15

7.1.2.5 Posizionamento della slitta interna

Far scorrere la slitta interna con ottica e telecamera
già fissate nella posizione desiderata e fissarla tramite
le viti e le rondelle in dotazione.

Fig. 16
