DE - D

eutsch - B

edienungslanleitung

22

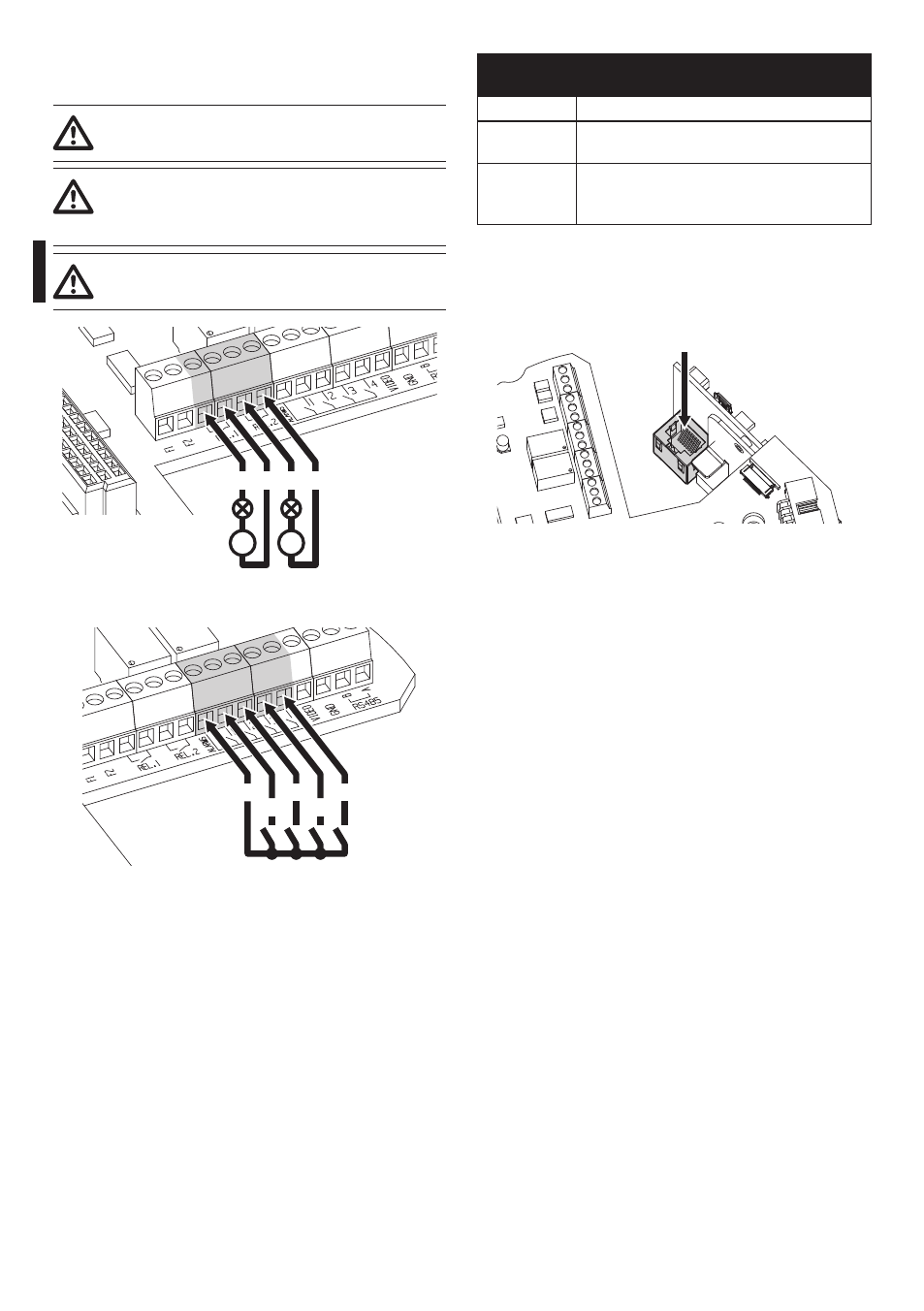

7.2.3.4 Anschluss der Alarmeingänge, der
Dämmerungsschalter und der Relais

Die Anlage gehört zum Typ TNV-1, nicht an
Kreisläufe SELV anschließen.

Zur Senkung der brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG entsprechen (0.13mm²).

Alle Signalkabel mit einem Kabelbinder
müssen zusammengefasst werden.

O1 C1 O2 C2

V

V

Abb. 35 Anschluss der Relaiskontakte.

AL4

AL3

AL2

AL1

AGND

Abb. 36 Anschluss der Alarme.

ANSCHLUSS DER ALARMEINGÄNGE, DER
DÄMMERUNGSSCHALTER UND DER RELAIS

Klemmen

beschreibung

O1-C1 und
O2-C2

Potentialfreie Ausgangskontakte, die durch
Alarm oder Benutzerbefehl ansprechbar sind

AL1, AL2,
AL3, AL4 und
AGND

Selbstgespeiste Alarmeingänge bezogen auf
AGND

Tab. 6

7.2.4 Anschluss der Ethernet-Netz-Kabel

Das Ethernetkabel am Verbinder anschließen.

Ethernet

Abb. 37
