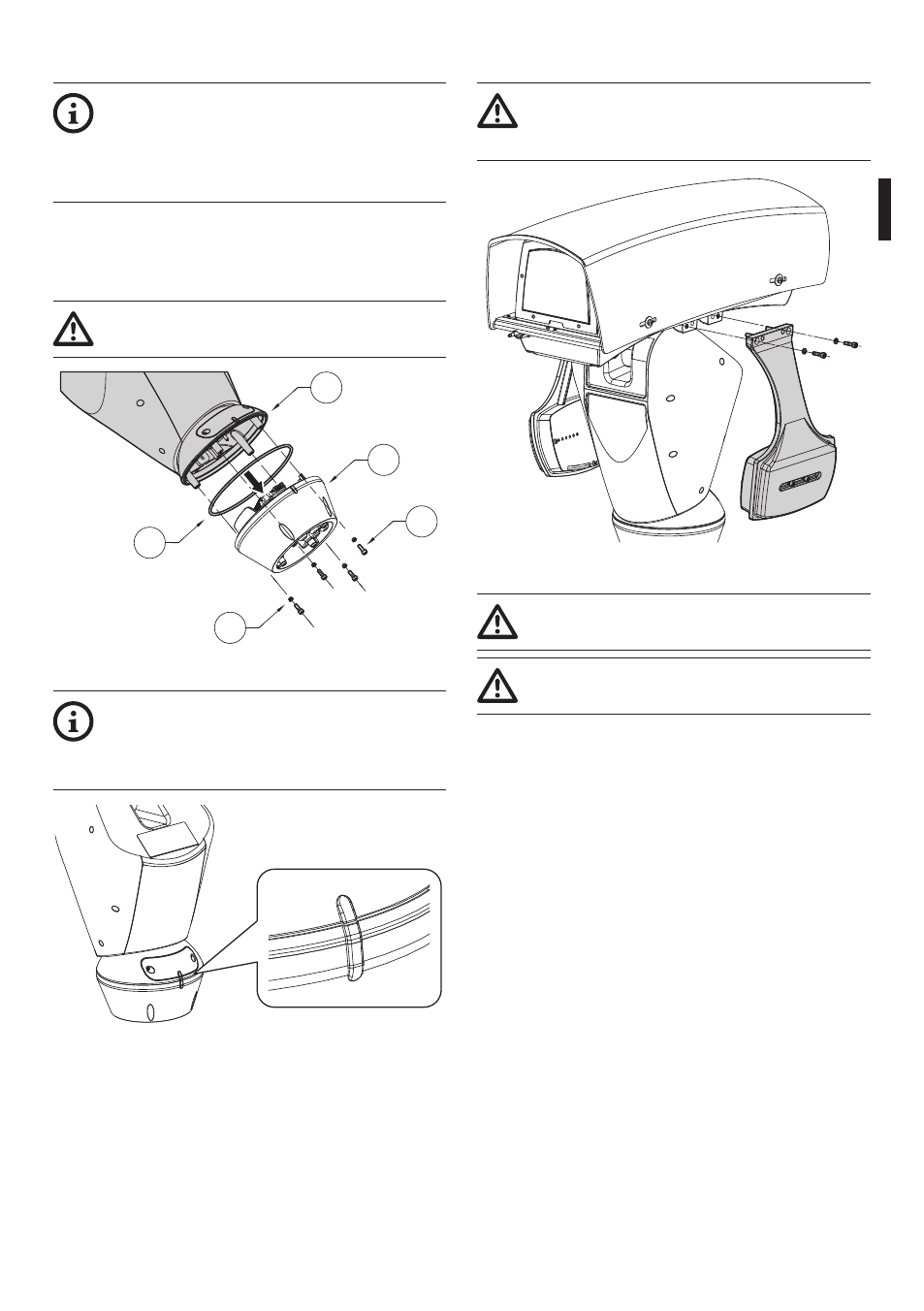

7.2.5 Montage de la partie supérieure
La calotte inférieure contient un sachet
de sels déshydratants permettant d'éviter
la formation d'humidité dans la base et à
hauteur des cartes des connecteurs. Retirer
le sachet durant l'installation.
Fixer le groupe supérieur (01) à la base (02) au moyen
des vis de fixation (03) équipées de leurs joints (04).
Contrôler que le joint de la base est en place et en
bon état (05).
Faire attention pendant la fixation. Couple
de serrage: 4Nm.
01
02
03
04
05
Fig. 38
Il n'existe qu'un seul moyen de fixer la
base à la partie supérieure. Aligner les
saillies latérales pour s'assurer que le
positionnement est correct.
Fig. 39
7.2.1 Montage du contrepoids
Fixer solidement les contrepoids au caisson
au moyen des vis M5 et des rondelles
fournies.
Fig. 40
Appliquer sur les trous des vis un produit
de freinage du filet (Loctite 243®).
Faire attention pendant la fixation. Couple
de serrage: 4Nm.
