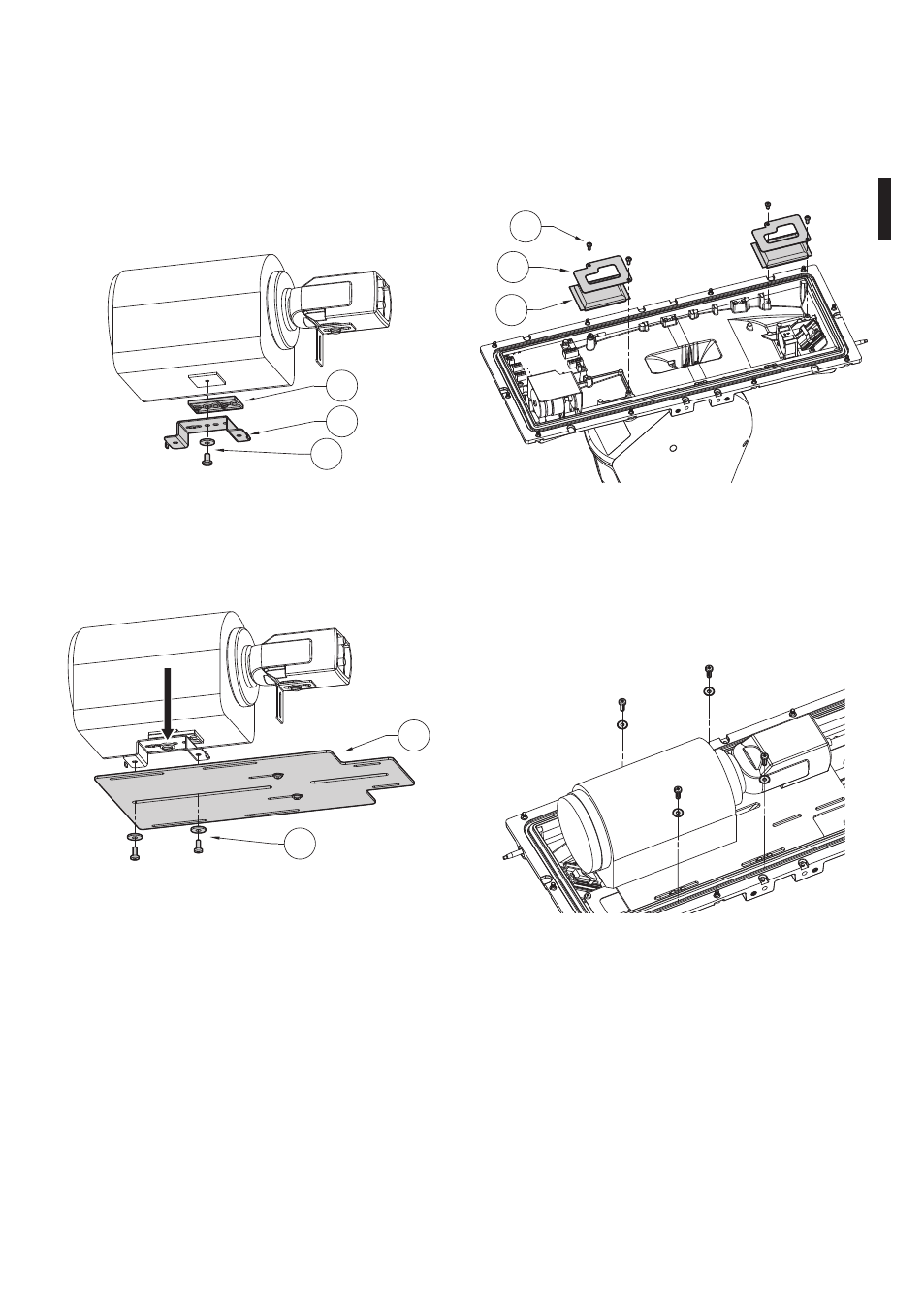

7.1.2.3 Positionnement de l’entretoise H-20
dans la glissière interne
Connecter la caméra et fixer l’étrier à L (Fig. 9, page
14).
Il est possible de fixer une entretoise H-20 (02) au
système optique. Interposer une entretoise en
plastique (01) de l’épaisseur requise et le fixer avec
rondelle et vis (03).
01
02
03
Fig. 13
Positionner l’optique avec l’entretoise dans la glissière
interne (01) et fixer l’entretoise avec les rondelles et
les vis (02) fournies.
01
02
Fig. 14
Terminer le fixage comme reprèsentè dans les images
relatives (Fig. 11, page 14 et Fig. 12, page 14).
7.1.2.4 Sels déshydratants
Introduire les 2 sachets de sels déshydratants (01)
dans les positions indiquées sur la figure après les
avoir retirés de leur emballage transparent et pliés en
deux. Fixer les sacs au moyen des platines (02) et des
vis fournies (03).
01
02
03
Fig. 15
7.1.2.5 Positionnement de la glissière
interne
Faire glisser la glissière interne avec l’optique et la
caméra déjà fixées en position et la fixer avec les
rondelles et les vis fournies.
Fig. 16
