7.1.2 Montage Kamera und motorisch
bewegte Optiken
Der richtige Anlagebetrieb ist, im
angegebenen Temperaturbereich, nur mit
der kamera- und Optik- benutzung mit
Temperatur bei -10° bis zu +60°C garantiert.
Die Kamera und die zugehörigen Objektive sind vom
Kunden selbst zu montieren.

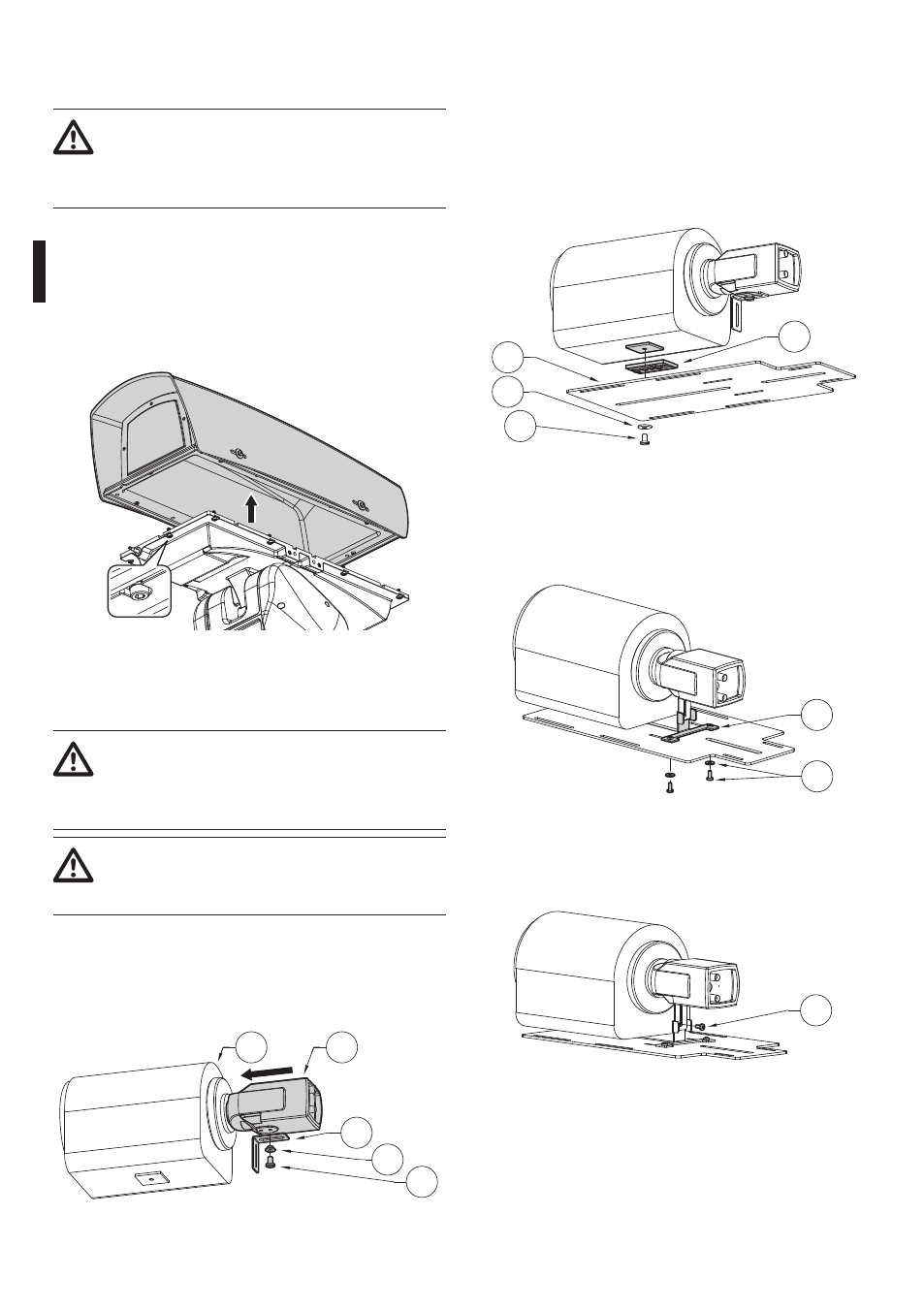

7.1.2.1 Öffnung des Schutzgehause
Zum Öffnen des Gehäuses die Schrauben auf der
Seiten abschrauben und den oberen Körper solange
erhöhen.
Abb. 8
7.1.2.2 befestigung der Optik und der
Kamera am Innenschlitten
Der Körper der Videokamera muss vom
befestigungsschlitten isoliert werden,
um Störungen am Ethernet-Signal zu
verhindern.
Das für Kamera und Optik zulässige
maximale Gesamtgewicht darf 4.5kg nicht
überschreiten.
Die Kamera (02) mit der Optik (01) zusammenstecken.
Den kleinen L-Bügel aus Aluminium (03) mit der
Unterlegschreibe aus Nylon (04) und der Schraube
1/4" (05) an der Kamera befestigen.
01 02
03
04
05
Abb. 9
Die Optik auf dem Schlitten (02) positionieren. Dabei
den Abstandhalter aus Plastik zwischenlegen (01).
Das Ganze mit der Unterlegscheibe aus Nylon (03)
und der Schraube 1/4" (04) fixieren.
Falls erforderlich, zur korrekten Positionierung von
Kamera und Optik die zusätzlich vorhandenen
Abstandhalter benutzen.
01
02
03
04
Abb. 10
Die Aluminiumplatte (01) mit den Schrauben M4 und
den zugehörigen Unterlegscheiben (02) auf dem
Schlitten befestigen.
02
01
Abb. 11
Anschließend die Plättchen mit der Schraube M4
fixieren (01).
01
Abb. 12
