FR - F
rançais - M
anuel d'instruc
tions
22

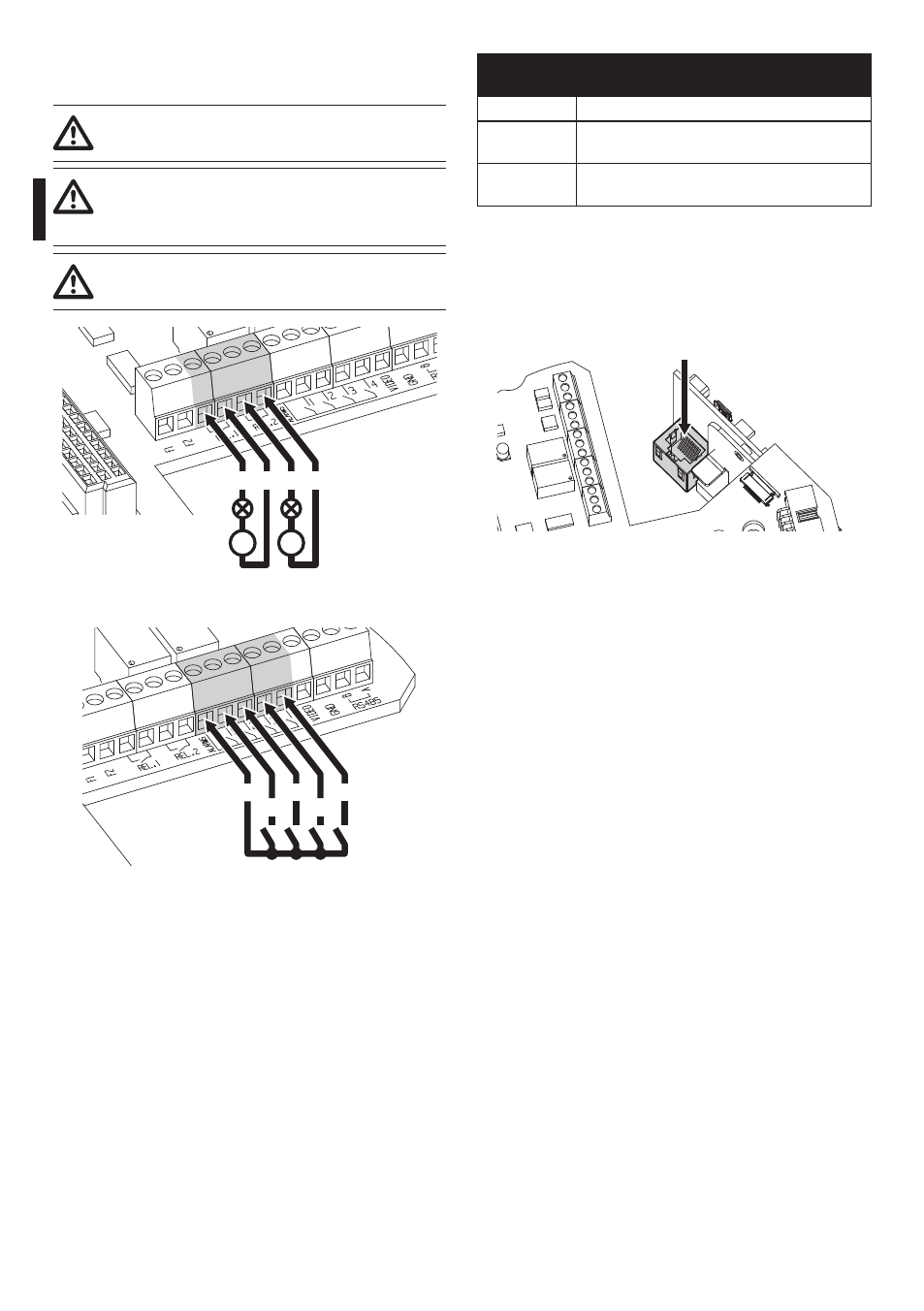

7.2.3.4 branchement des entrées d'alarme,
de l'interrupteur crépusculaire et des relais
L'installation est du type TNV-1, ne pas la
connecter à des circuits SELV.
Pour réduire les risques d’incendie, utiliser
uniquement des câbles de dimensions
égales ou supérieures à 26AWG (0.13mm²).
Tous les câbles de signalisation doivent
également être regroupés avec un collier.
O1 C1 O2 C2
V
V
Fig. 35
Branchement des contacts des relais.
AL4
AL3
AL2
AL1
AGND
Fig. 36
Branchement des alarmes.
bRANCHEMENT DES ENTRÉES D'ALARME, DE
L'INTERRUPTEUR CRÉPUSCULAIRE ET DES RELAIS
bornes
Description
O1-C1 et
O2-C2
Contacts secs de sortie activantes par alarme
ou commande utilisateur
AL1, AL2, AL3,
AL4 et AGND
Entrées d'alarme auto-alimentées relatives
à AGND
Tab. 6
7.2.4 branchement du câble de réseau
ethernet
Connecter le cable ethernet avec le connecteur.
Ethernet
Fig. 37
