56

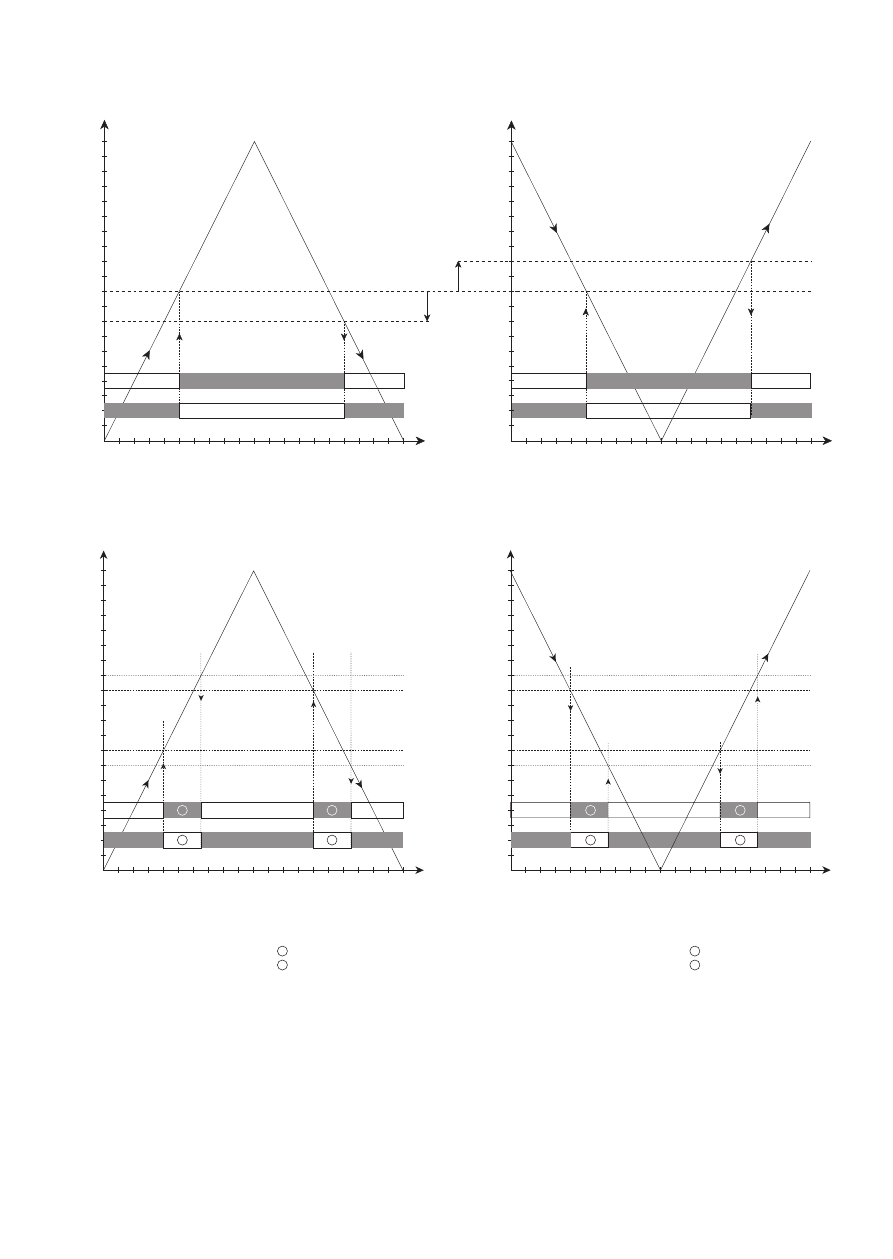

Illustration graphique de l’action de relais consigne
Illustration graphique de l’action de relais fenêtre
Unités de relais Unités de relais
Consigne = 50
L’hystérésis = 10
L’hystérésis = 10
Consigne = 50
Action du relais : Montante Action du relais : Descendante
Unités de relais
Consigne haute = 60
L’hystérésis = 5
L’hystérésis = 5
Consigne basse = 40
Action du relais : fenêtre (montrée pour un signal
montant)
Contact : Fermé dans la fenêtre =
Contact : Ouvert dans la fenêtre =
Unités de relais
Consigne haute = 60
L’hystérésis = 5
L’hystérésis = 5
Consigne basse = 40
Action du relais : fenêtre (montrée pour un signal
descendant)
Contact : Fermé dans la fenêtre =
Contact : Ouvert dans la fenêtre = 1
2 1
2
