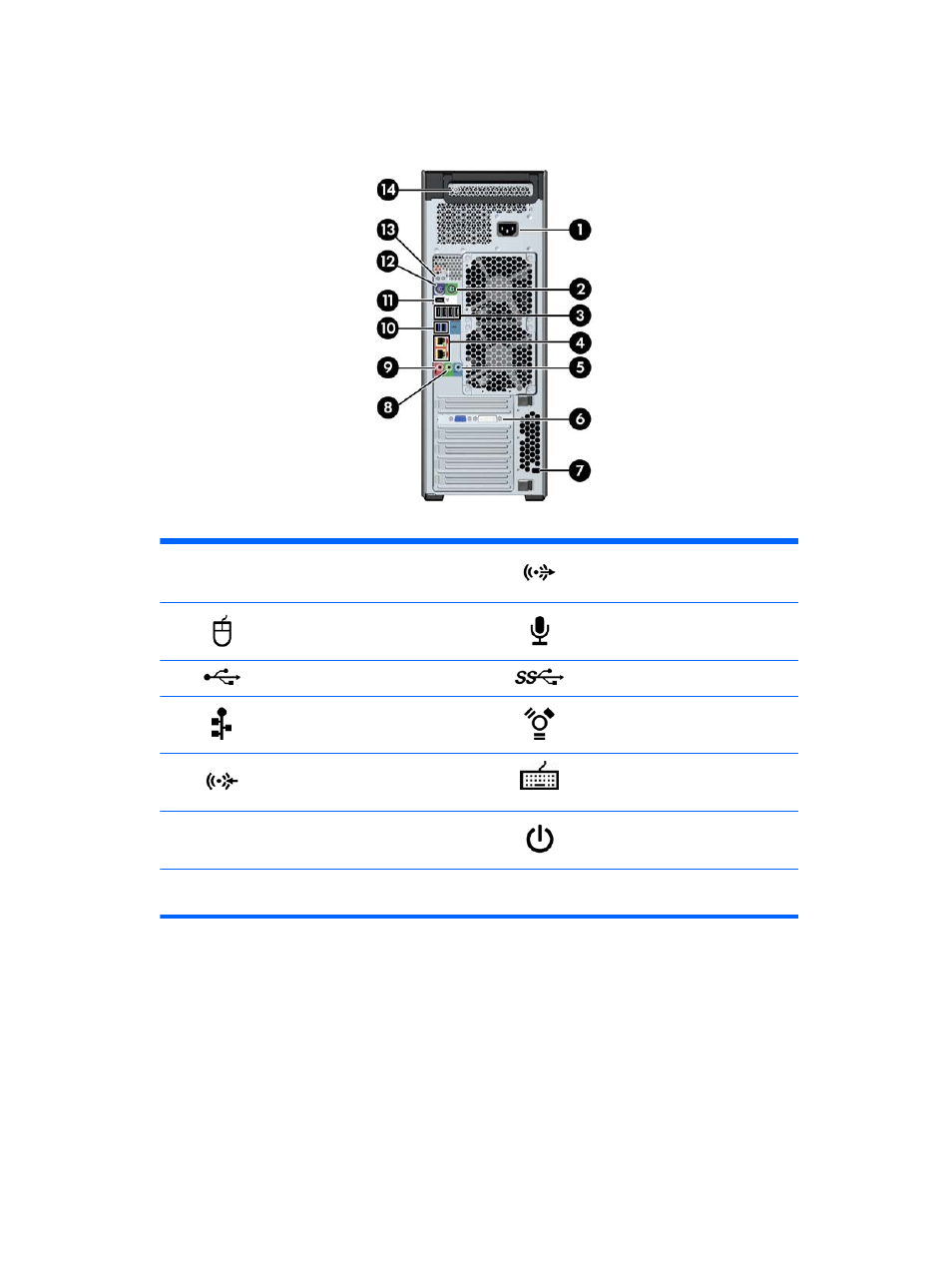

HP Z620 Workstation rear panel

Figure 2-8

Rear panel components

Table 2-8

Component descriptions

1

Power cord connector

8

Audio line-out connector (green)

2

PS/2 mouse connector (green)

9

Microphone connector (pink)

3

USB 2.0 ports (4, black)

10

USB 3.0 ports (2, blue)

4

RJ-45 network connectors (orange)

Bottom connector is AMT enabled

11

IEEE-1394a FireWire connector

(white)

5

Audio line-in connector (blue)

12

PS/2 keyboard connector (purple)

6

Graphics card connector

13

Rear power button

7

Security slot

14

Power supply Built-In Self Test (BIST)

LED
