CONEXIONES ELÉCTRICAS
4
91
IFC 300
www.krohne.com 03/2011 - 4001326301 - MA IFC 300 R04 es
Salida de pulsos y frecuencia pasiva P
N
NAMUR, I/O modular
• Conexión conforme a EN 60947-5-6
• abierto:
I
nom
= 0,6 mA
cerrado:
I
nom
= 3,8 mA
• X designa las terminales de conexión A, B o D, dependiendo de la versión del convertidor de
señal.
¡ INFORMACIÓN!
• Para frecuencias mayores de 100 Hz, se deben utilizar cables de protección para reducir los
efectos de las interferencias eléctricas (EMC).
• Versiones de housing de campo y compacto: Versiones de housing de campo y compacto: Versiones de housing de campo y compacto: Versiones de housing de campo y compacto: Protección conectada por vía de terminales de
cable en el compartimiento del terminal.
Versión de montaje en pared:
Versión de montaje en pared: Versión de montaje en pared: Versión de montaje en pared: Protector conectado empleando conectores de 6,3 mm / 0,25"
(aislamiento a DIN 46245) en el compartimiento de la terminal.
• Cualquier polaridad de conexión.

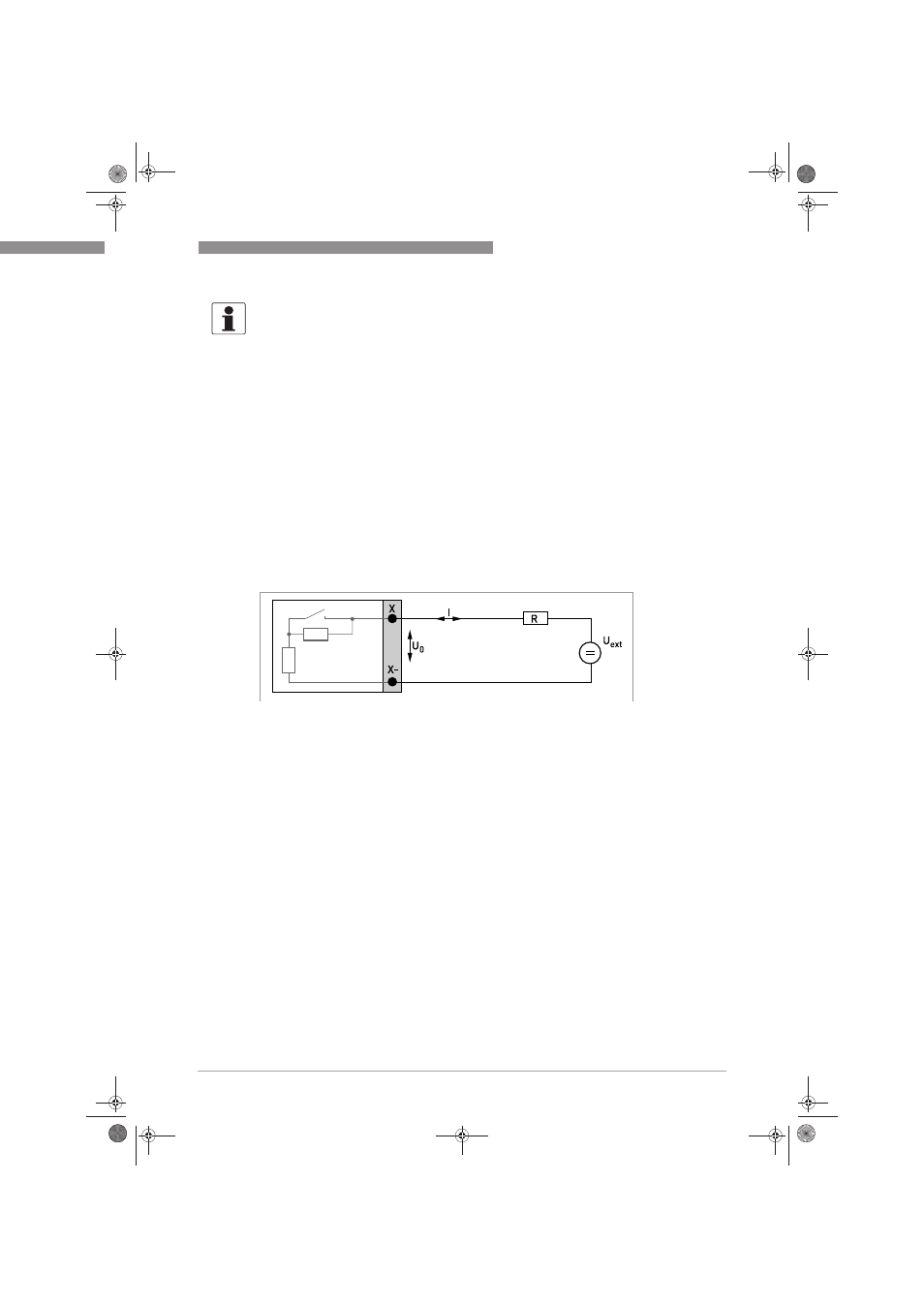

Figura 4-53: Salida pasiva de pulso y frecuencia P
N
según NAMUR EN 60947-5-6
