CONEXIONES ELÉCTRICAS
4
89
IFC 300
www.krohne.com
03/2011 - 4001326301 - MA IFC 300 R04 es
Salida de pulsos / frecuencia activa, I/O modular
• U
nom
= 24 VDC
• f
max
en el menú de funcionamiento programado a f
max
≤ 100 Hz:
I ≤ 20 mA
abierto:
I ≤ 0,05 mA
cerrado:
U
0, nom
= 24 V a I = 20 mA
• f
max
en el menú de funcionamiento programado a 100 Hz < f
max
≤ 10 kHz:
I ≤ 20 mA
abierto:
I ≤ 0,05 mA
cerrado:
U
0, nom
= 22,5 V a I = 1 mA
U
0, nom
= 21,5 V a I = 10 mA
U
0, nom
= 19 V a I = 20 mA
• Si se excede la siguiente resistencia de carga R
L, max
, la resistencia de carga R
L
debe
reducirse según la conexión de R:
f ≤ 100 Hz: R
L, max
= 47 kΩ
f ≤ 1 kHz: R
L, max
= 10 kΩ
f ≤ 10 kHz: R
L, max
= 1 kΩ
• La resistencia de carga mínima R
L, min
se calcula como sigue:
R
L, min
= (U
ext
- U
0
) / I
max
• X designa las terminales de conexión A, B o D, dependiendo de la versión del convertidor de
señal.
¡
INFORMACIÓN!
•
Para frecuencias mayores de 100 Hz, se deben utilizar cables de protección para reducir los
efectos de las interferencias eléctricas (EMC).
•
Versiones de housing de campo y compacto:
Versiones de housing de campo y compacto:
Versiones de housing de campo y compacto:
Versiones de housing de campo y compacto: Protección conectada por vía de terminales de
cable en el compartimiento del terminal.
Versión de montaje en pared:
Versión de montaje en pared:
Versión de montaje en pared:
Versión de montaje en pared: Protector conectado empleando conectores de 6,3 mm / 0,25"
(aislamiento a DIN 46245) en el compartimiento de la terminal.
•
Cualquier polaridad de conexión.

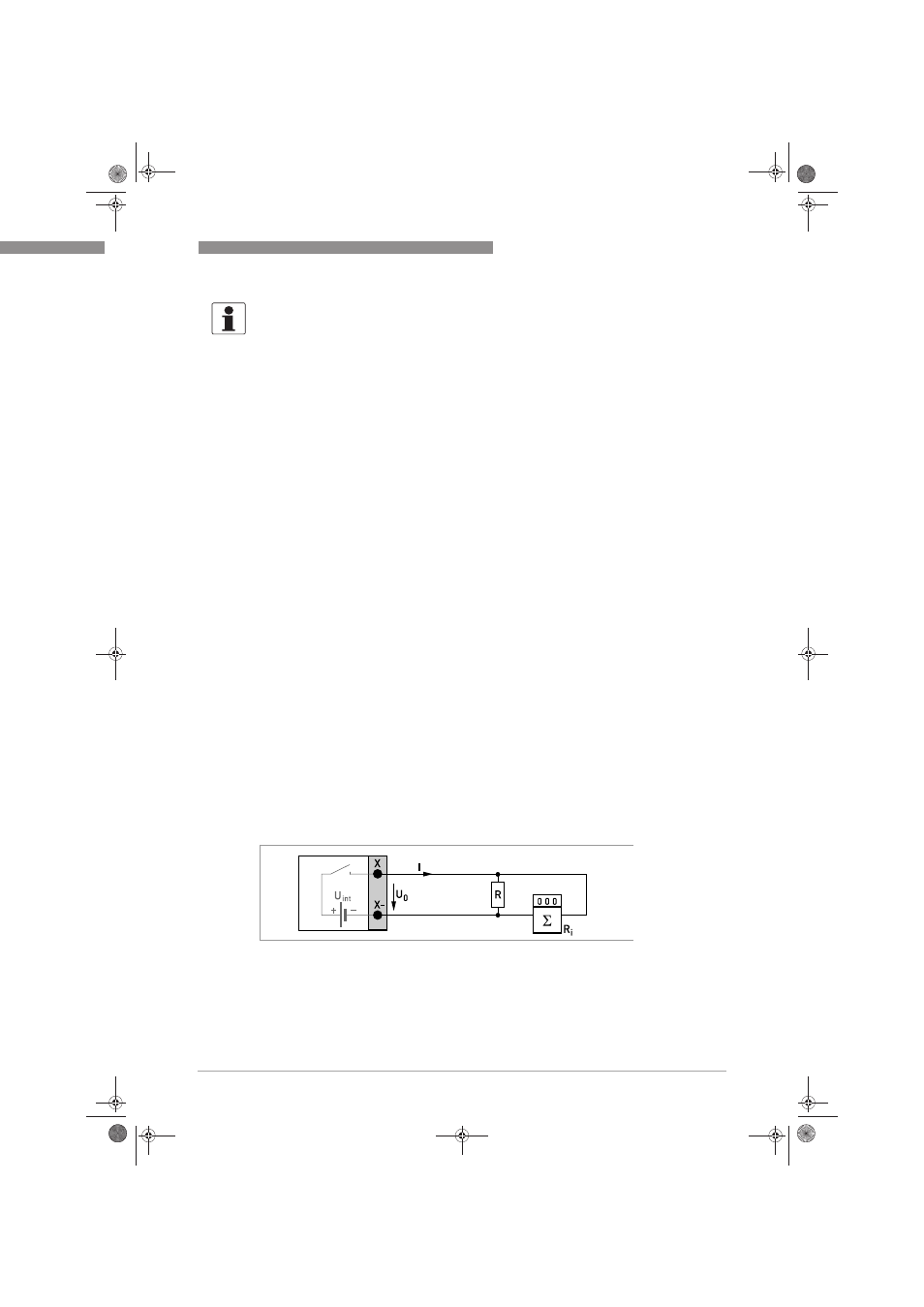

Figura 4-51: Salida de pulso / frecuencia activa P
