Datos técnicos
8.1 Principio de medida
Un líquido conductor de electricidad fluye dentro de un tubo, eléctricamente aislado, a través de
un campo magnético. El campo magnético es generado por una corriente que fluye a través de
un par de bobinas magnéticas. Dentro del líquido se genera una tensión U:
U = v * k * B * D
U = v * k * B * D U = v * k * B * D U = v * k * B * D
siendo:
v = velocidad media del caudal
k = factor de corrección de la geometría
B = fuerza del campo magnético
D = diámetro interno del caudalímetro
La tensión de señal U es recogida por los electrodos y es proporcional a la velocidad media de
caudal v y, por consiguiente, a la velocidad de caudal q. Por último, se utiliza un convertidor de
señal para amplificar la tensión de señal, filtrarla y convertirla en señales para la totalización, el
registro y el procesamiento de la salida.

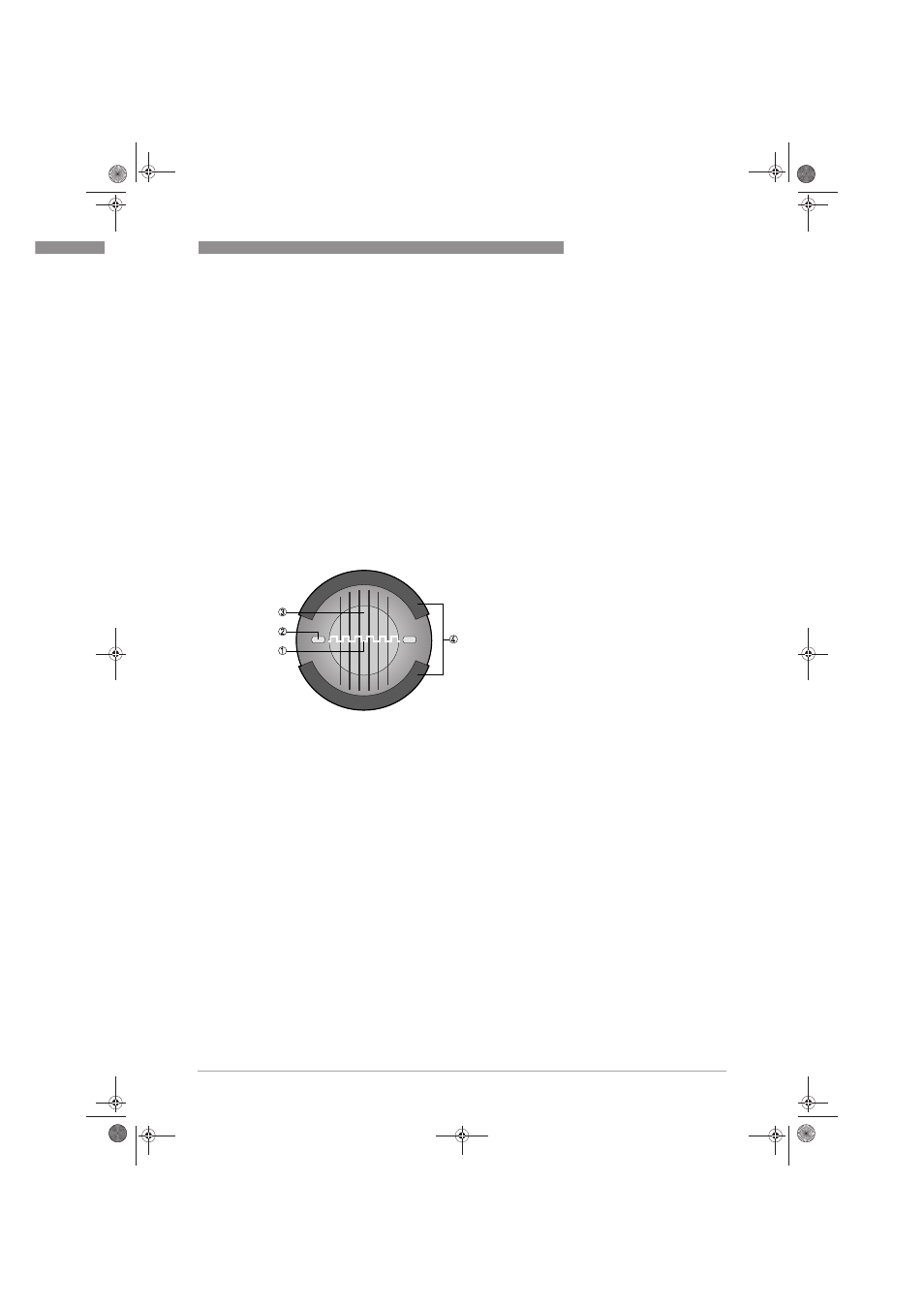

1 Tensión inducida (proporcional a la velocidad de caudal)
2 Electrodos
3 Campo magnético
4 Bobinas
