CONEXIONES ELÉCTRICAS
36
IFC 300
www.krohne.com
03/2011 - 4001326301 - MA IFC 300 R04 es
Housing de pared
• La conexión de la capa protectora exterior se lleva a cabo en el housing de montaje en pared
por medio del hilo trenzado (6).
• Radio de curva: ≥ 50 mm / 2"
Materiales necesarios:
• Empujar en el conector 6,3 mm / 0,25", aislamiento según DIN 46245 para el conductor Ø =
0,5...1 mm
2
/ AWG 20...17
• Tubo de aislamiento de PVC Ø2,5 mm / 0,1"
• Tubo termorrectráctil
• Férula según DIN 46 228: E 1,5-8 para el hilo trenzado (1)
• 4 férulas según DIN 46 228: E 0,5-8 para conductores aislados 2 y 3 y los hilos trenzados (20,
30)
1 Pelar el conductor hasta la dimensión a.
2 Corte la protección interna, la protección externa y las protecciones para el conductor (2, 3).
Asegúrese de no dañar los hilos trenzados (1, 6, 20, 30).
3 Deslizar el tubo de aislamiento sobre los hilos trenzados.
4 Engarce el conector en el hilo trenzado (6).
5 Engarce las férulas en los conductores y los hilos trenzados (1, 20, 30).
6 Tirar del tubo termorretráctil sobre el cable de señal preparado.
¡
INFORMACIÓN!
Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los
materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud
ocupacional pertinentes.

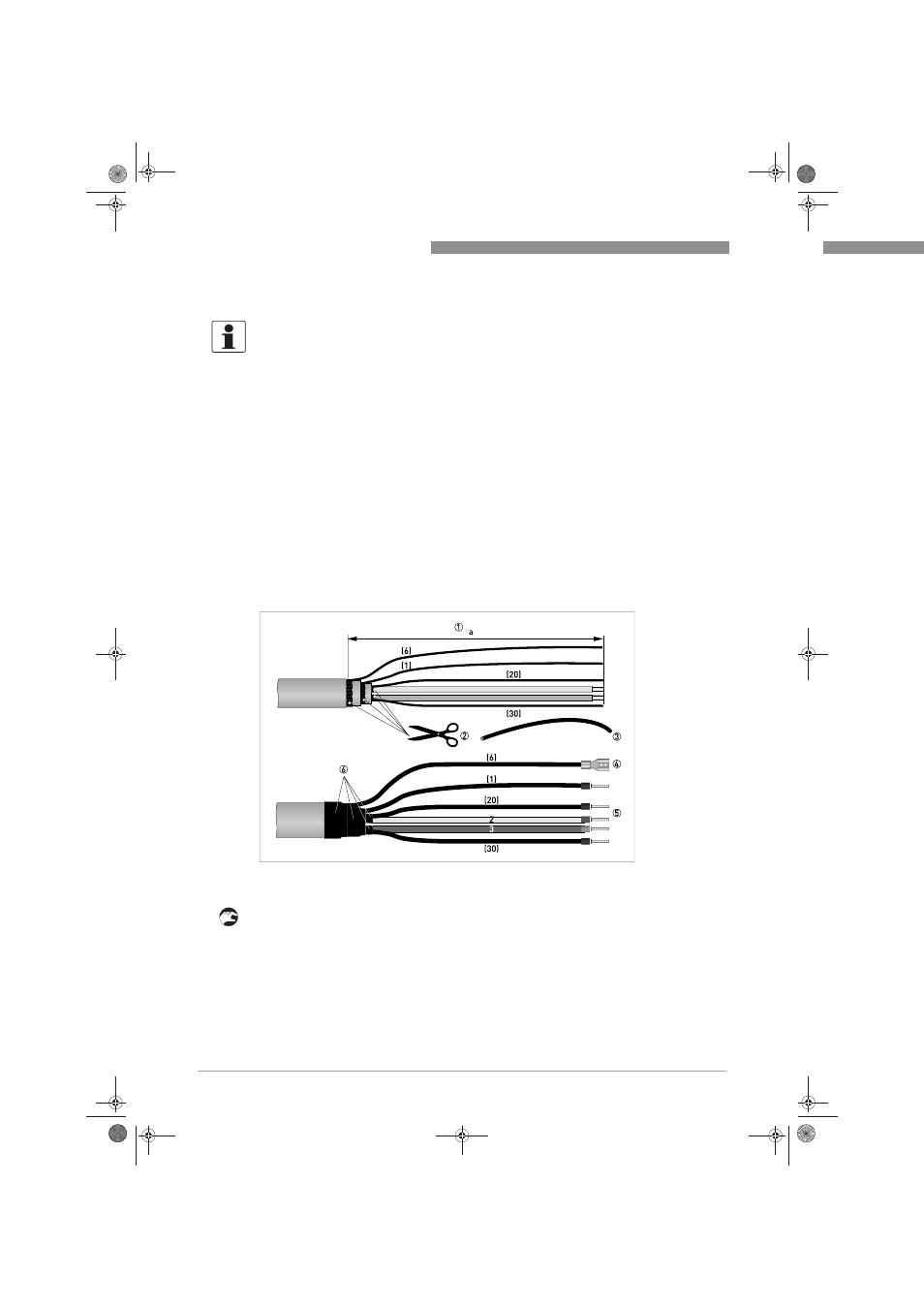

Figura 4-7: Cable de señal B, preparació para el housing de montaje de pared
a = 80 mm / 3,15"
