KROHNE IFC 300 Converter ES - Manual (Page 100)

4
CONEXIONES ELÉCTRICAS
100
IFC 300
www.krohne.com 03/2011 - 4001326301 - MA IFC 300 R04 es
Entrada de control pasiva, I/O Ex i
• 5,5 V ≤ U
ext
≤ 32 VDC
• I
max
= 6 mA a U
ext
≤ 24 V
I
max
= 6,5 mA a U
ext
≤ 32 V
• Punto de cambio para indentificar "contacto abierto o cerrado":
Contacto abierto (off): U
0
≤ 3,5 V con I ≤ 0,5 mA
Contacto cerrado (on): U
0
≥ 5,5 V con I ≥ 4 mA
• X designa las terminales de conexión B, si están disponible.
¡ PELIGRO!
Para equipos que se empleen en zonas peligrosas, se aplican notas de seguridad adicionales;
por favor consulte la documentación Ex.
¡ INFORMACIÓN!
• Cualquier polaridad de conexión.

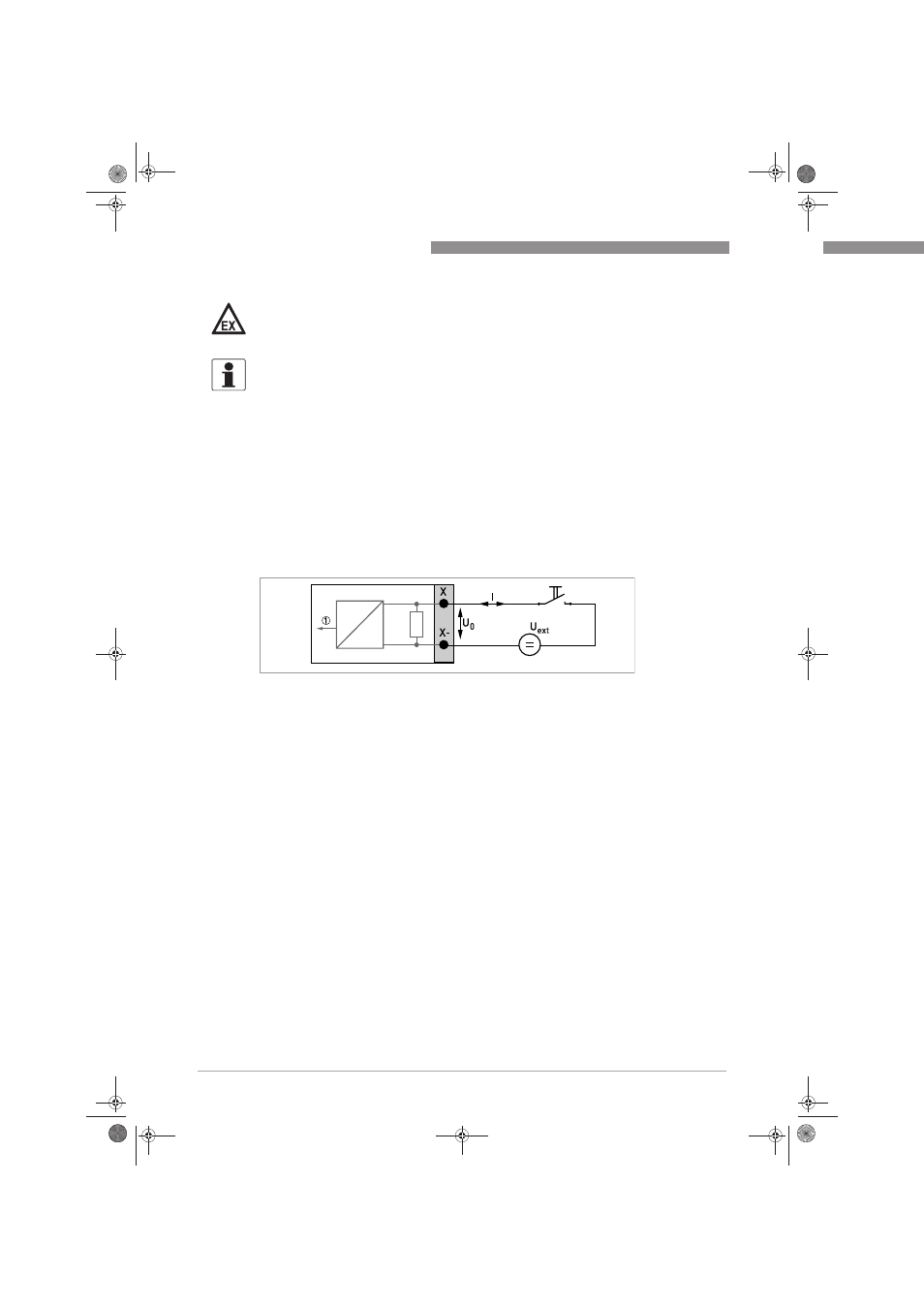

Figura 4-66: Entrada de control pasiva C
p
Ex i
1 Señal
