CONEXIONES ELÉCTRICAS
102
IFC 300
www.krohne.com 03/2011 - 4001326301 - MA IFC 300 R04 es
4.12.6 Conexión HART ®
Conexión HART ® activa (punto-a-punto)
La resistencia paralela al comunicador HART ® debe ser R ≥ 230 Ω.
¡ INFORMACIÓN!
• En la I/O básica, la salida de corriente en las terminales de conexión A+/A-/A siempre
dispone de capacidad HART
® .
• Para el I/O modular, solo el módulo de salida de corriente para las terminales de conexión
C/C- dispone de capacidad HART
® .

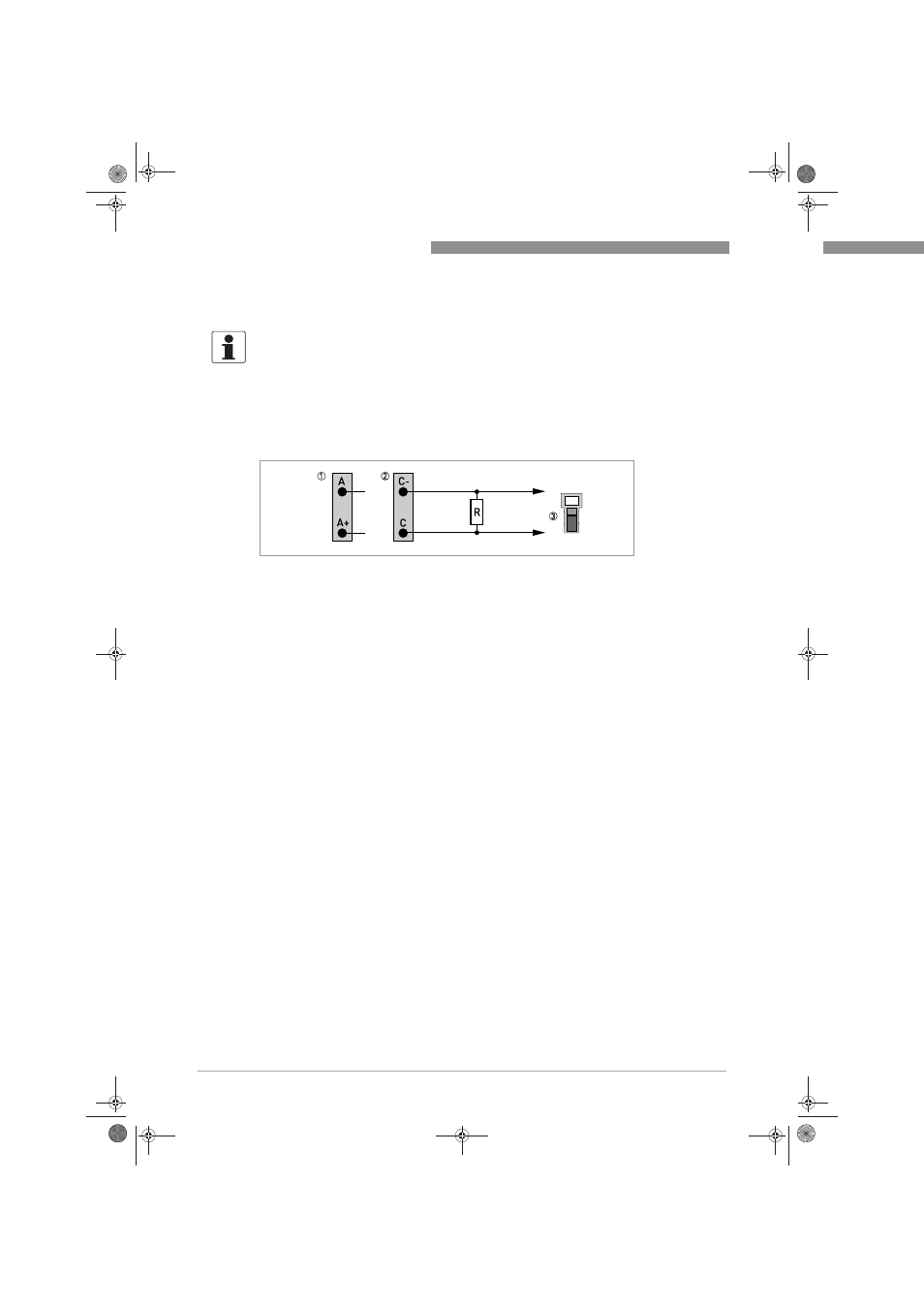

Figura 4-69: Conexión HART ® activa (I
a
)
1 I/O básico: terminales A y A+
2 I/O modular: terminales C- y C
3 Comunicador HART
®
