4.11.3 Housing de montaje rack 19" (28 TE), conexión eléctrica de las entradas y salidas
(I/Os)
• Para frecuencias mayores de 100 Hz, se deben utilizar cables de protección para reducir los
efectos de las interferencias eléctricas (EMC).
• El terminal A+ sólo se encuentra operable en la versión básica.
• Conecte el conductor al tapón multipolar según la ilustración.
• El cable de señal protegido se conecta al Pin S.
• Presione el tapón dentro del conector.
¡ PELIGRO!
Todo el trabajo relacionado con las conexiones eléctricas solo se puede llevar a cabo con la
alimentación desconectada. ¡Tome nota de los datos de voltaje en la placa de características!

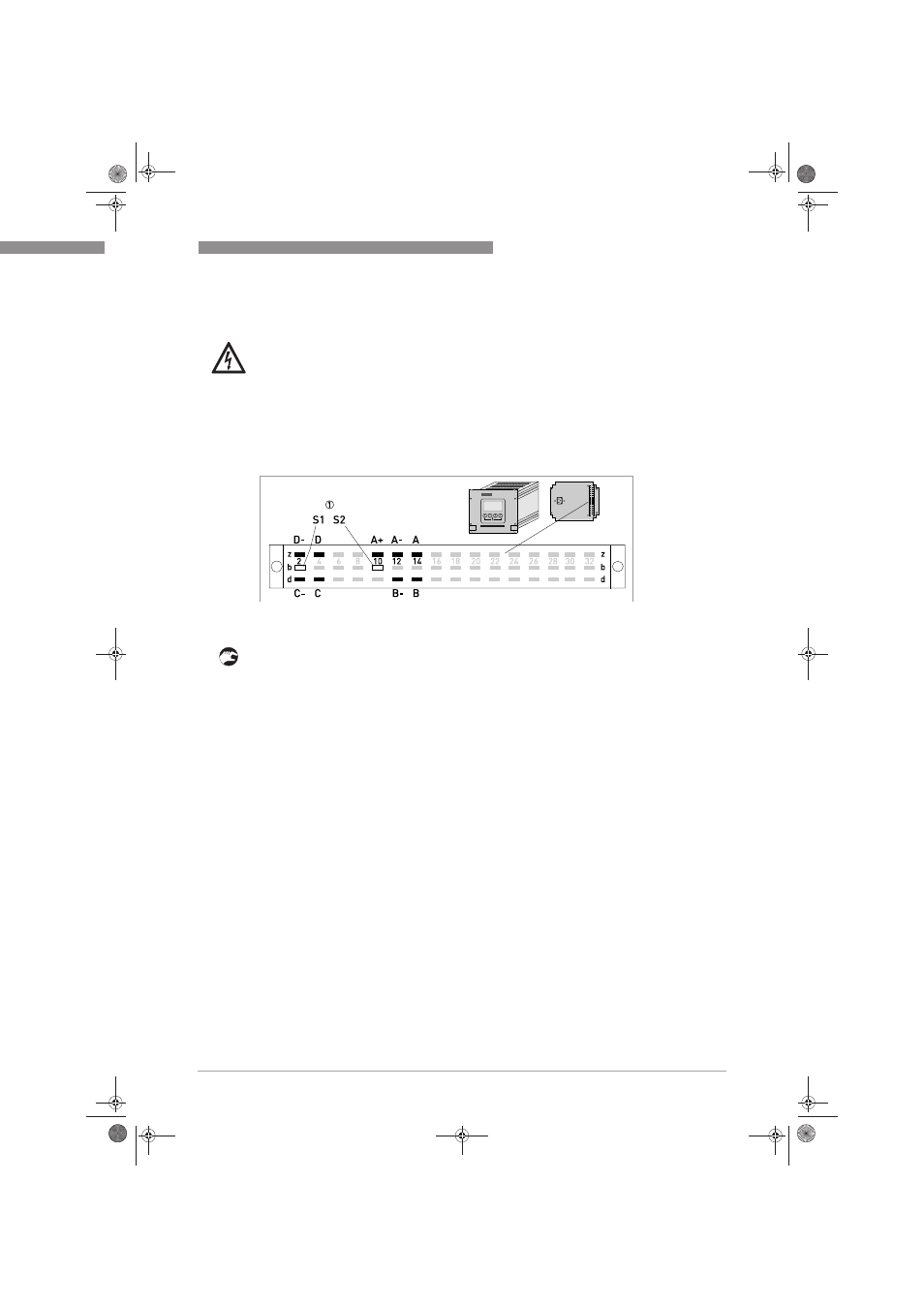

Figura 4-41: Compartimiento de terminal para entradas y salidas en housing de montaje rack
1 Protección
