4
CONEXIONES ELÉCTRICAS
82
IFC 300
www.krohne.com 03/2011 - 4001326301 - MA IFC 300 R04 es
4.11.4 Housing de montaje rack 19" (21 TE), conexión eléctrica de las entradas y salidas
(I/Os)
• Para frecuencias mayores de 100 Hz, se deben utilizar cables de protección para reducir los
efectos de las interferencias eléctricas (EMC).
• El terminal A+ sólo se encuentra operable en la versión básica.
• Conecte el conductor al tapón multipolar según la ilustración.
• Presione el tapón dentro del conector.
4.11.5 Colocación correcta de los cables eléctricos
1 Coloque el cable en un bucle justo antes del alojamiento.
2 Apriete la conexión del tornillo del cable de entrada con seguridad.
3 No monte nunca el alojamiento con los cables de entrada mirando hacia arriba.
4 Selle las entradas del cable que no se necesiten con un tapón.
¡ PELIGRO!
Todo el trabajo relacionado con las conexiones eléctricas solo se puede llevar a cabo con la
alimentación desconectada. ¡Tome nota de los datos de voltaje en la placa de características!

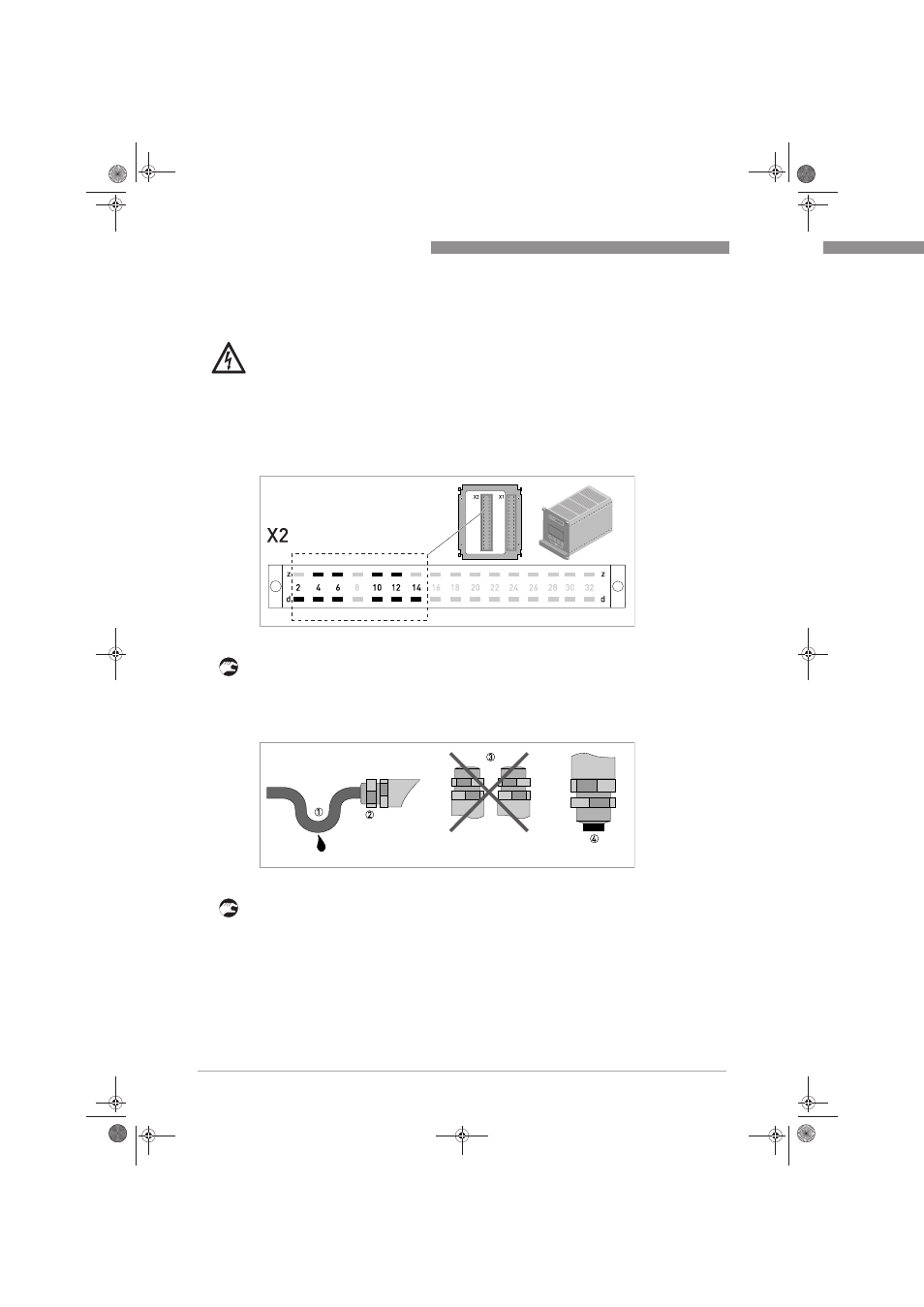

Figura 4-42: Compartimiento de terminal para entradas y salidas en housing de montaje rack
A+ A+ C C- A- A
D D- B B-
Figura 4-43: Proteja el alojamiento del polvo y del agua
