2.2.1 Housing de campo

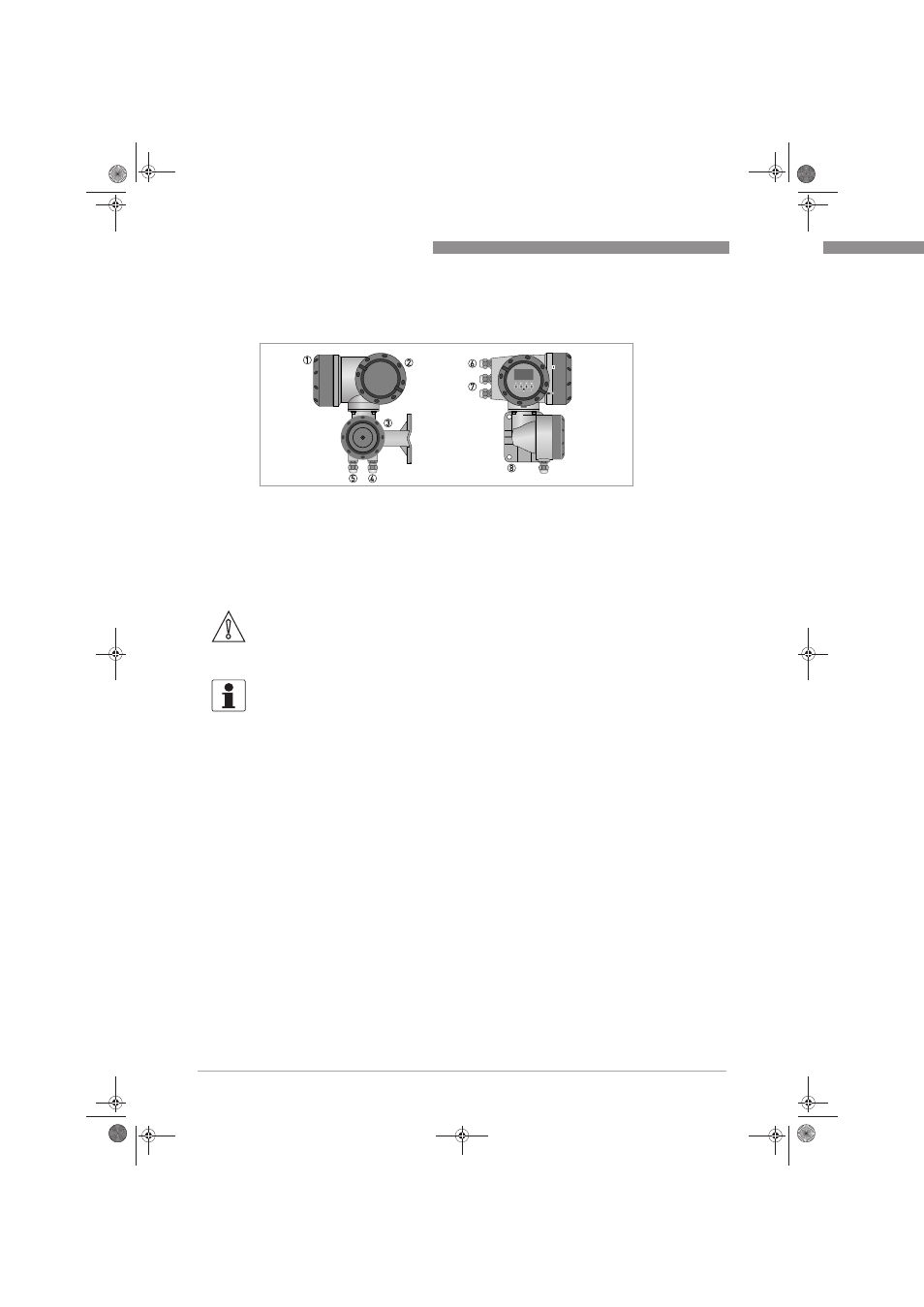

Figura 2-3: Construcción del housing de campo
1 Tapa para la electrónica y la pantalla
2 Tapa de la alimentación y terminales de entradas/salidas
3 Tapa para las terminales del sensor de medida con tornillo de cierre
4 Entrada del cable para el cable de señal del sensor de medida
5 Entrada del cable de la corriente de campo del sensor de medida
6 Entrada del cable de alimentación
7 Entrada de cables de entradas y salidas
8 Placa para montaje de tubería y en pared
¡ PRECAUCIÓN!
El diseño del housing de campo TIDALFLUX es distinto a la versión estándar mostrada aquí. Hay
una entrada adicional para el cable interfaz. Para información detallada vaya a Conexión de
cables en la página 63.
¡ INFORMACIÓN!
Cada vez que se abre una tapa de un housing, se debería limpiar y engrasar la rosca. Utilice sólo
grasa sin resina y sin ácido.
Asegúerese de que la junta del housing está colocada adecuadamente, limpia y sin daños.
