4.5.1 Conectar los cables de señal y de corriente de campo, housing de campo
• La capa de protección exterior del cable de señal A y/o B está conectada eléctricamente con
el housing por medio del clip de liberación de tensión.
• Si se emplea un cable de corriente de campo protegido, la protección NO NO NO NO debe estar
conectada en el housing del convertidor de señal.
• Radio de curva: ≥ 50 mm / 2"
1 Quite el tornillo de cierre y abra la tapa del alojamiento.
2 Pase los cables de señal y de corriente de campo preparados a través de las entradas del ca-
ble y conecte los hilos trenzados correspondientes y los conductores.
3 Asegure el cable de corriente de campo empleando el clip. Cualquier protección que se pre-
sente NO NO NO NO se debe conectar.
4 Asegure el cable de señal empleando el clip. Esto también conecta la protección exterior al
housing.
5 Cierre la tapa del alojamiento y asegúrelo con el tornillo de cierre.

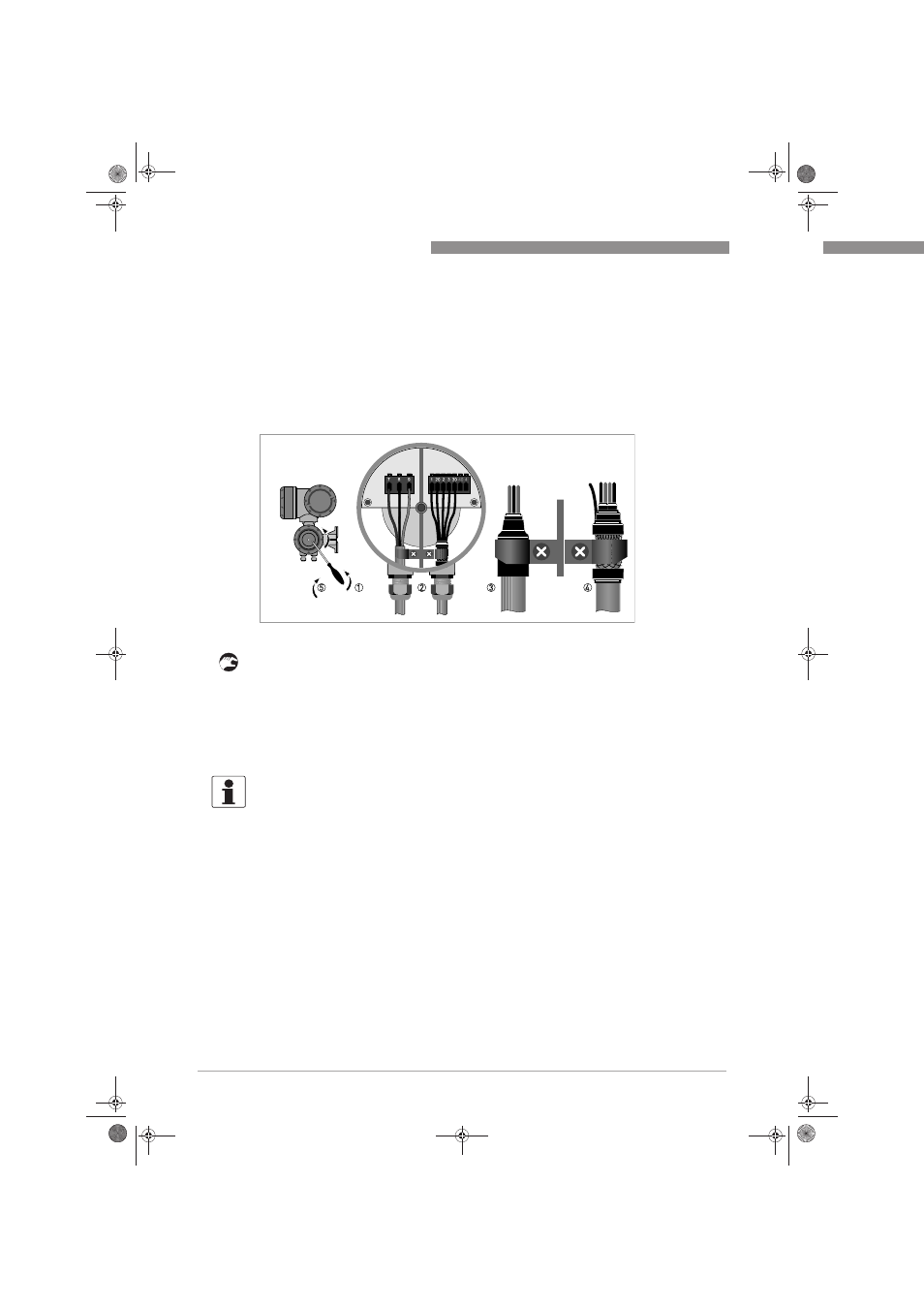

Figura 4-13: La conexión eléctrica de señal y los cables actuales de protección, alojamiento de campo
¡ INFORMACIÓN!
Cada vez que se abre una tapa de un housing, se debería limpiar y engrasar la rosca. Utilice sólo
grasa sin resina y sin ácido.
Asegúerese de que la junta del housing está colocada adecuadamente, limpia y sin daños.
