CONEXIONES ELÉCTRICAS
4
49
IFC 300
www.krohne.com
03/2011 - 4001326301 - MA IFC 300 R04 es
4.5.6 Diagrama de conexión para el sensor de medida, housing de pared
• Si se emplea un cable de corriente de campo protegido, la protección NO
NO
NO
NO debe estar
conectada en el housing del convertidor de señal.
• La protección externa del cable de señal está conectada a través del cable de tierra trenzado
en el housing del convertidor de señal.
• Radio de curva del cable de señal y de corriente de campo: ≥ 50 mm / 2"
• La siguiente figura es esquemática. Las posiciones de los terminales de conexión eléctrica
pueden variar dependiendo de la versión del alojamiento.
¡
PELIGRO!
El aparato debe estar conectado a tierra según la regulación para proteger al personal de
descargas eléctricas.

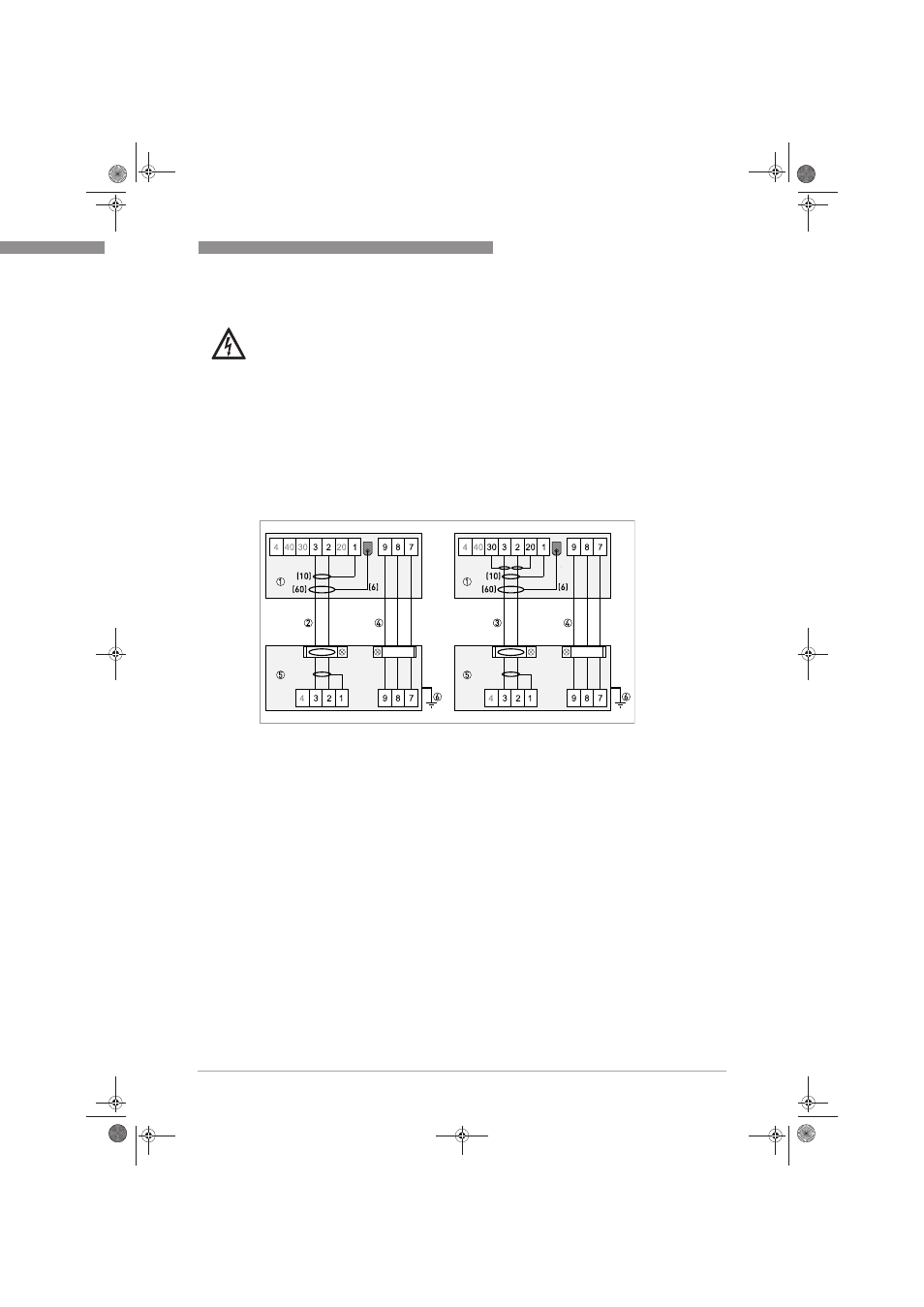

Figura 4-20: Diagrama de conexión para el sensor de medida, housing de montaje de pared
1 Compartimento del terminal eléctrico para señal y la corriente de campo (convertidor de señal).
2 Cable de señal A
3 Cable de señal B
4 Cable de corriente de campo C
5 Caja de salida del sensor de medida
6 Tierra funcional FE
