4.6.3 Preparación del cable de señal A, conexión al convertidor de señal
Housing de campo
• La protección externa (60) está conectada al housing de campo directamente mediante la
protección y un clip.
• Radio de curva: ≥ 50 mm / 2"
Materiales necesarios:
• Tubo de aislamiento de PVC, Ø2,5 mm / 0,1"
• Tubo termorretráctil
• Férula según DIN 46 228: E 1,5-8 para el hilo trenzado (1)
• 2 férulas según DIN 46 228: E 0,5-8 para los conductores aislados (2, 3)
1 Pelar el conductor hasta la dimensión a.
Cortar la protección externa según la dimensión b y tirar de ella sobre la funda externa.
2 Corte la protección interna (10) y el hilo trenzado (6). Asegúrese de no dañar el hilo trenzado
(1).
3 Deslizar un tubo aislado sobre el hilo trenzado (1).
4 Engarce las férulas en los conductores (2, 3) y al hilo trenzado.
5 Tirar del tubo termorretráctil sobre el cable de señal preparado.
¡ INFORMACIÓN!
Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los
materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud
ocupacional pertinentes.

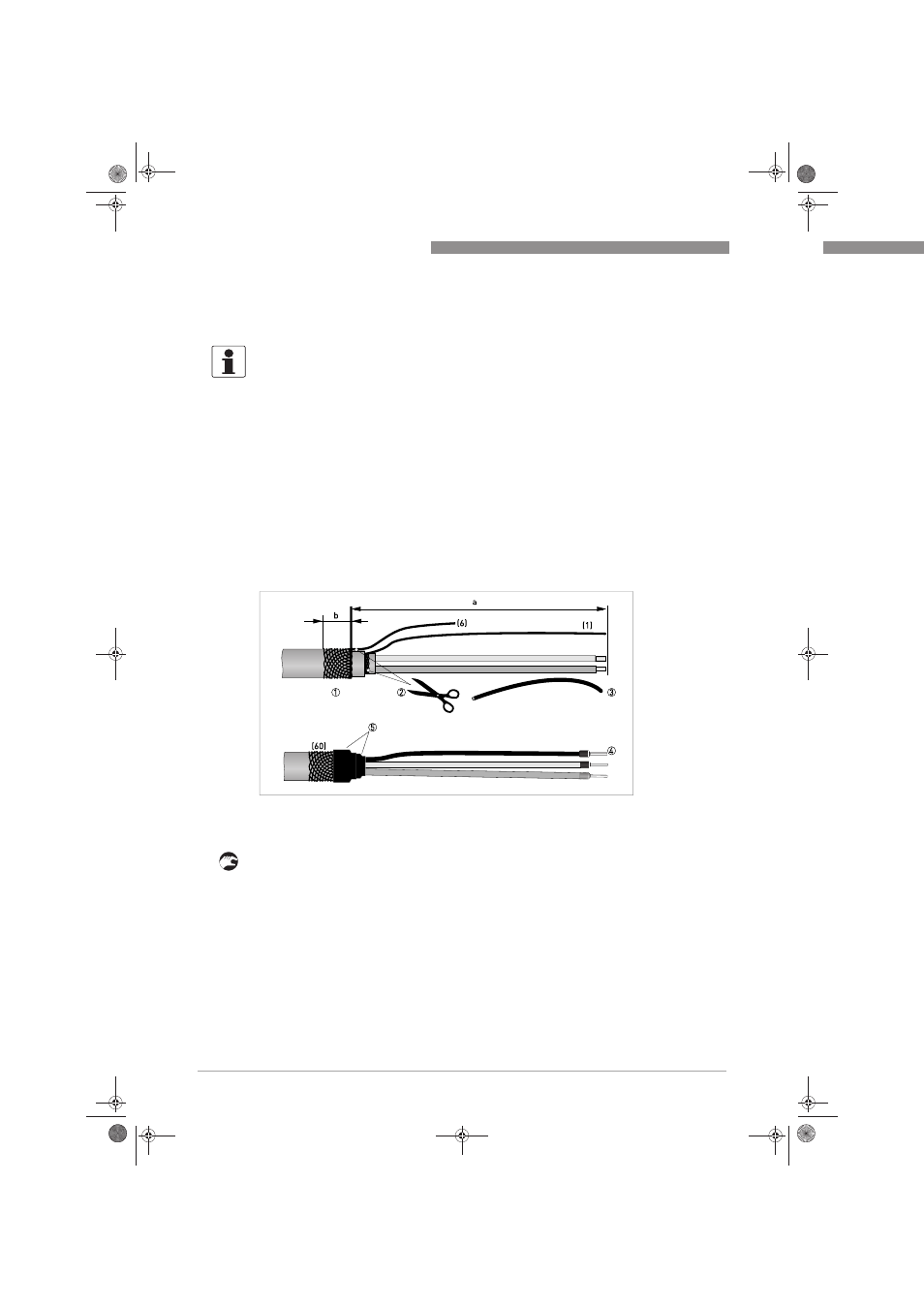

Figura 4-24: Cable de señal A, preparación para el housing de campo
a = 80 mm / 3,15"
b = 10 mm / 0,39"
