DESCRIPCIÓN DE LA INTERFAZ HART
9
169
IFC 300
www.krohne.com 03/2011 - 4001326301 - MA IFC 300 R04 es

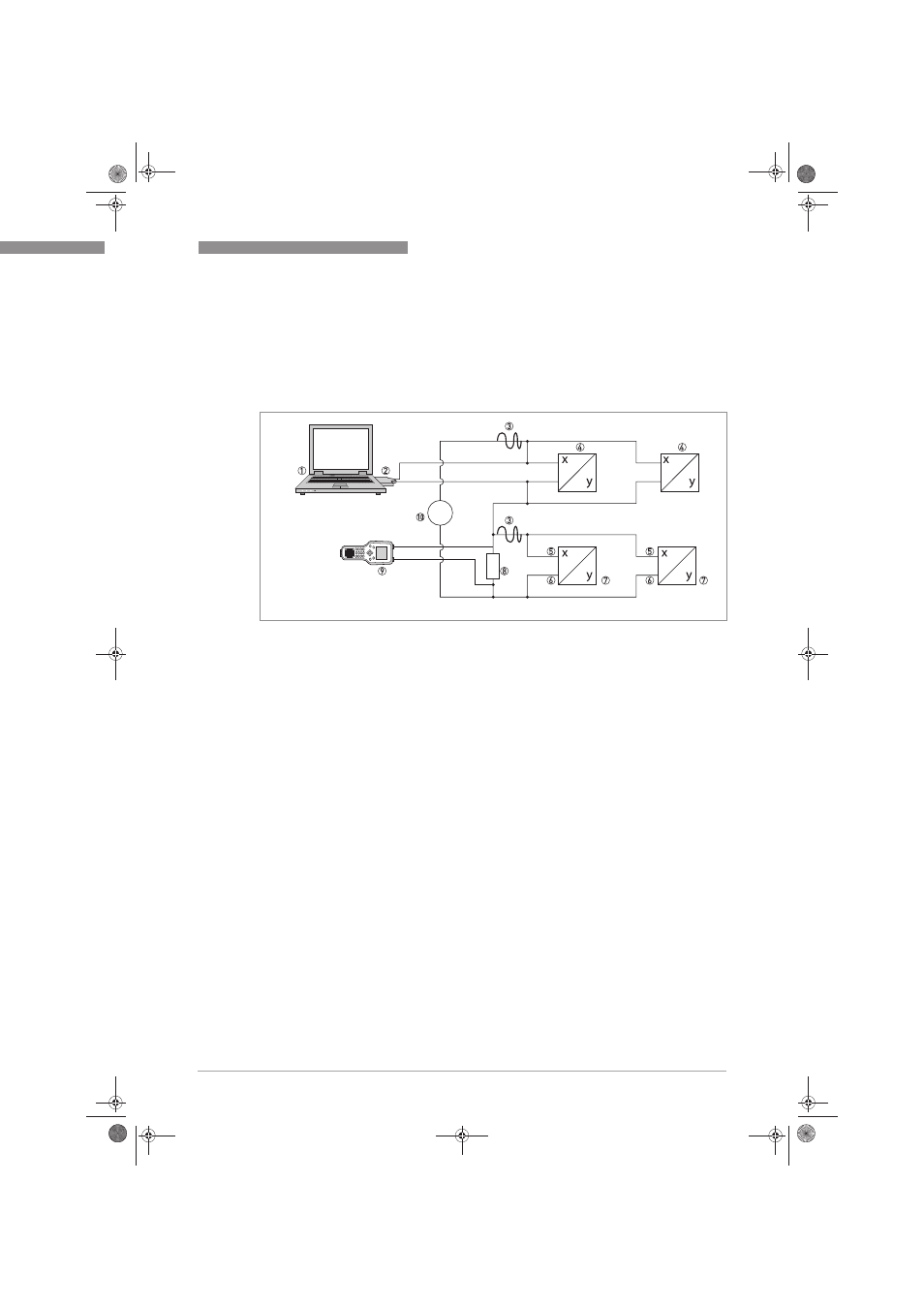

9.3.3 Conexión multi-punto (conexión de 3 hilos)
Conexión de equipos de 2 y 4 hilos en la misma red. Para que la salida de corriente del
convertidor de señal trabaje de manera continuamente activa, es necesario conectar un tercer
hilo adicional a los equipos en la misma red. Estos equipos deben alimentarse mediante un
circuito cerrado de dos hilos.
1 Maestro principal
2 Módem HART
®
3 Señal HART ®
4 Equipos externos de 2 hilos (esclavos) con 4…20 mA, direcciones > 0, alimentados por circuito cerrado de corriente
5 Terminales A (C) del convertidor de señal
6 Terminales A- (C-) del convertidor de señal
7 Conexión de equipos de 4 hilos activos o pasivos (esclavos) con 4 ...20 mA, direcciones > 0
8 Carga ≥ 250 Ω (ohmios)
9 Maestro secundario
10 Alimentación
