PCIE-Q670 PICMG 1.3 CPU Card

Page 34

3.2.16 SATA 6Gb/s Drive Connector

CN Label:

SATA1, SATA2

CN Type:

7-pin SATA drive connector

CN Location:

See Figure 3-17

CN Pinouts:

See Table 3-17

The SATA drive connectors can be connected to SATA drives and support up to 6Gb/s

data transfer rate.

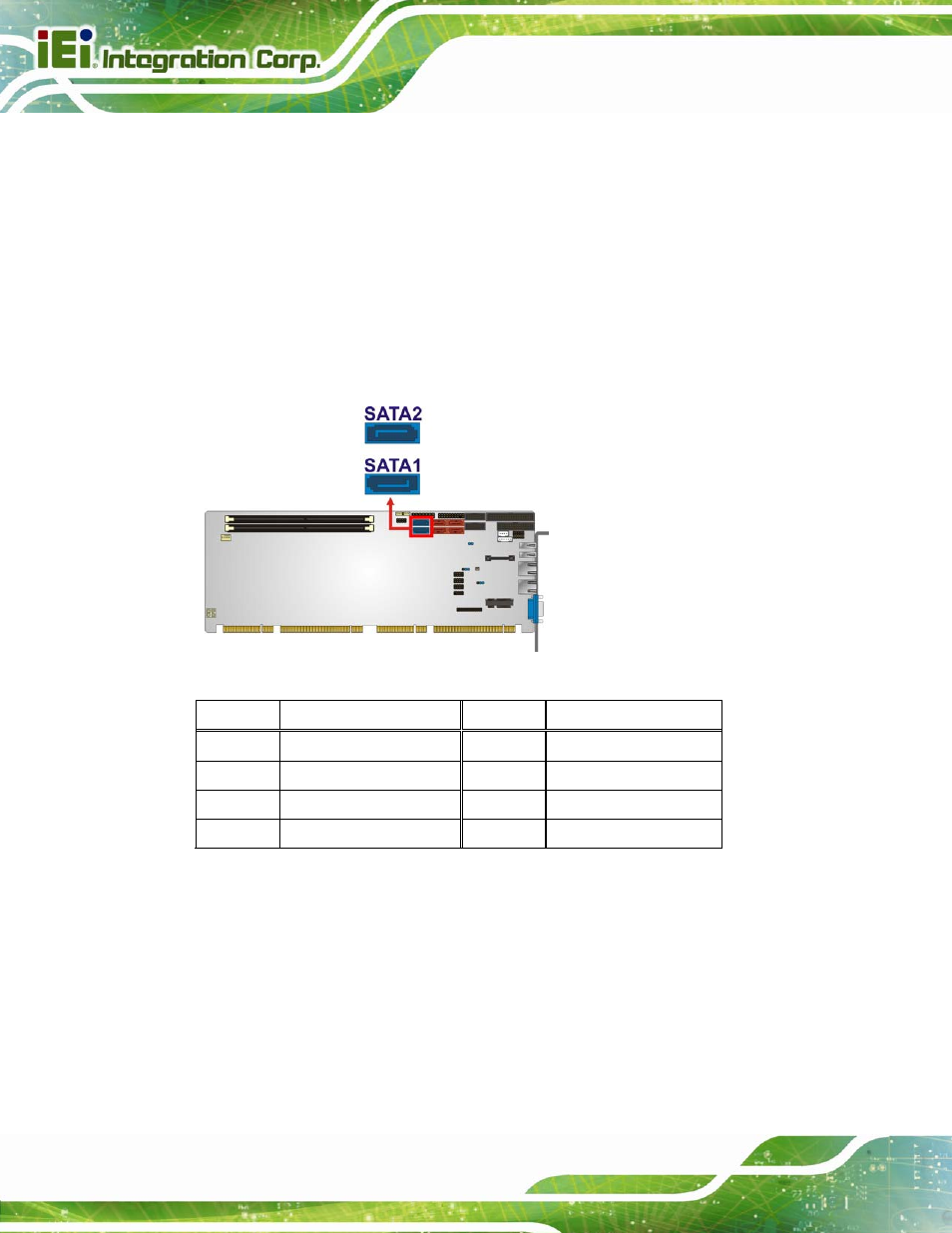

Figure 3-17: SATA 6Gb/s Drive Connector Location

Pin Description

Pin Description

1 GND

2 TX+

3 TX-

4 GND

5 RX-

6 RX+

7 GND

Table 3-17: SATA 6Gb/s Drive Connector Pinouts

3.2.17 Serial Port Connectors, RS-232

CN Label:

COM1, COM2

CN Type:

10-pin box header

CN Location:

See Figure 3-18

CN Pinouts:

See Table 3-18
