INSTRUCCIONES DE INSTALACIÓN
Figura 2
6
Nota:
• Si su camioneta está equipada con un recubrimiento de
plástico para plataforma, tal vez sea necesario perforar-
lo, recortarlo o cortarlo para instalar adecuadamente la
caja de la camioneta.
• Es posible que la cubierta de la caja de la camioneta no
ajuste adecuadamente hasta que la caja esté totalmente
atornillada en cuatro (4) lugares de la plataforma.
• Debido a que varían las configuraciones de la plata-
forma de la camioneta, se han incluido seis (6) ranuras
de montaje para asegurar el uso de cuatro (4)
abrazaderas de montaje.
• Revise periódicamente que estén apretados los pernos
en J para asegurarse de que estén fijados
adecuadamente.
• Utilice pintura de retoque en todos los orificios perfora
dos, para prevenir la oxidación.
• Instale las cajas con el vehículo estacionado en una
superficie nivelada.

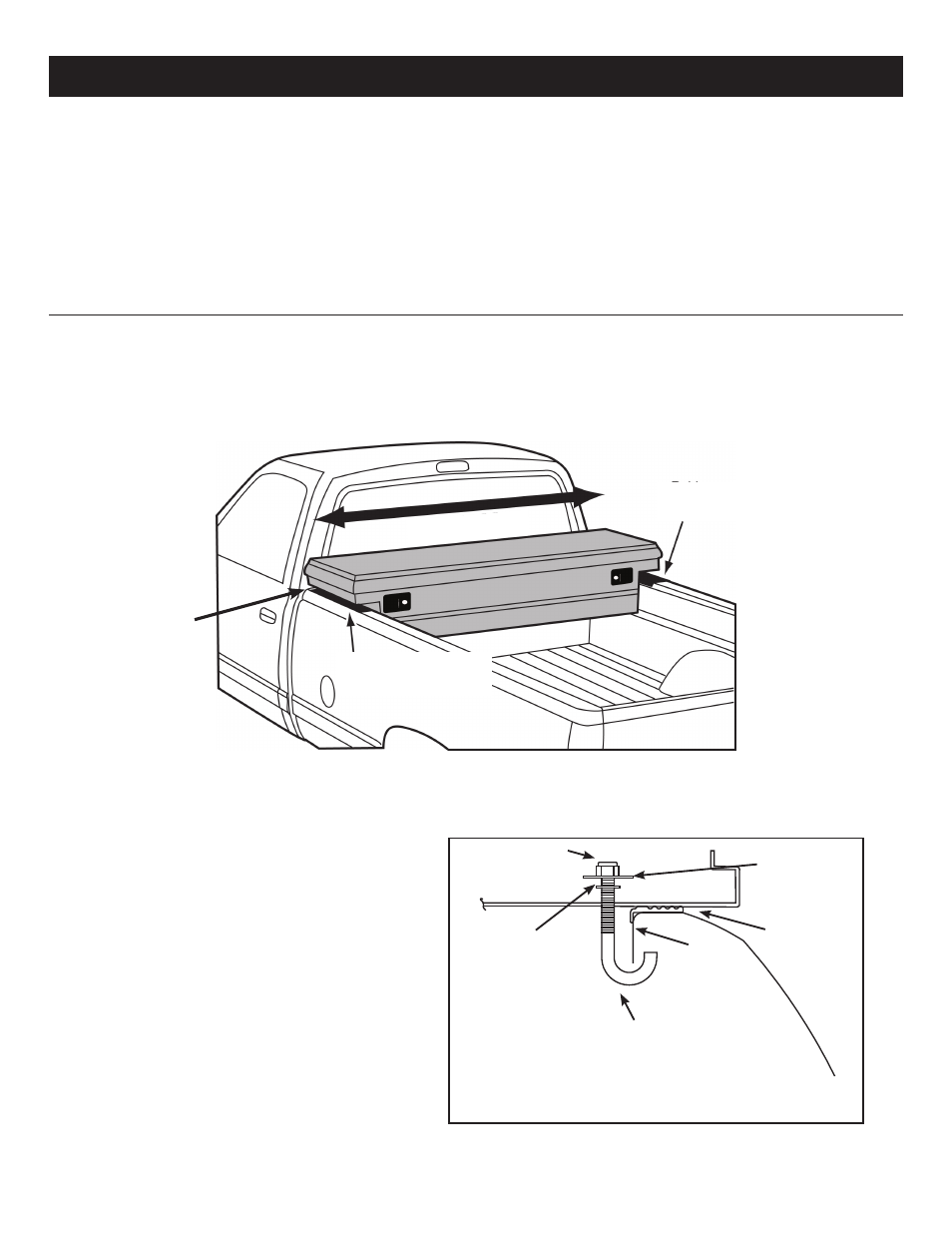

PASO 1: UBIQUE LA CAJA EN LA PLATAFORMA DE LA CAMIONETA
• Coloque las almohadillas de montaje de caucho obre los rieles de la plataforma.
• Coloque la caja en posición arriba de las almohadillas de montaje.
• Utilice una regla para asegurarse de que la caja esté centrada en la plataforma de la camioneta, y que la
cubierta se abra totalmente sin interferencias.
Revise la sepa-
ración con la
cubierta abierta.
Figura 1
Almohadilla de
montaje de caucho
Almohadilla de
montaje de caucho
CENTRO
Perno en « J »
Arandelas
de
retención
Ruerca cerra-
dura de nilón 5/16
pulg.-18
Arendelas
de aleta
Figura 2. Sujeción del perno en J
PASO 2: FIJE LA CAJA A LA PLATAFORMA
DE LA CAMIONETA
• Fije la abrazadera perno en « J », Tuerca cerradura
de nilón y las arandelas tal como se muestra en la
Figura 2.
• Comience con la ranura por el lado frontal del
conductor y avance en sentido de las agujas del
reloj hasta haber instalado las cuatro sujecíon.
Almohadilla
de montaje
de caucho Reborde
de la
camioneta
