PELIGRO
LISTA DE PIEZAS
HERRAMIENTAS NECESARiAS
TIEMPO DE INSTALACIÓN
REGISTRO DEL PRODUCTO
WWW.WEATHERGUARD.COM

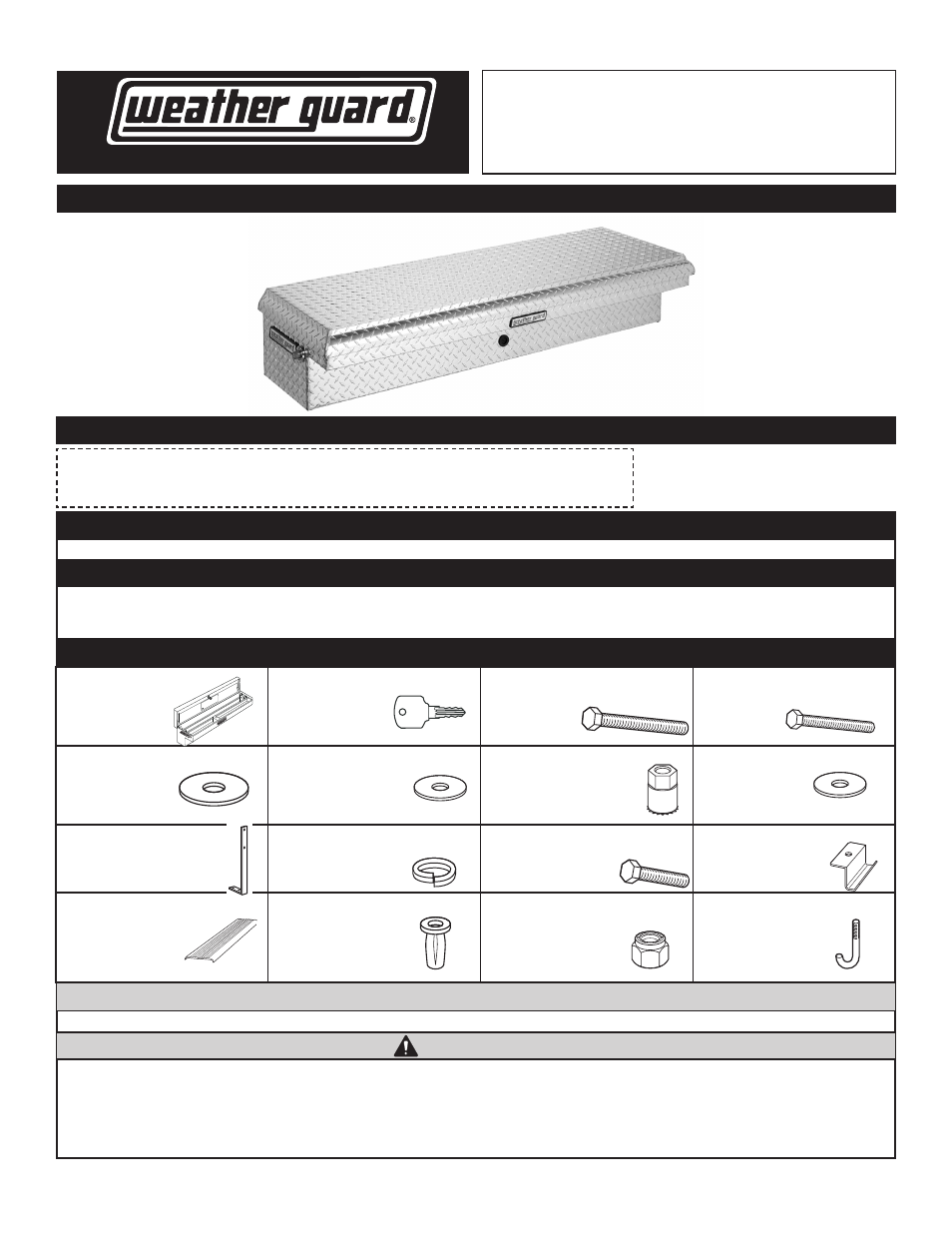

MANUAL PARA EL OPERADOR
CAJA LATERAL BAJA DE ALUMINIO,
DE BAJO PERFIL
MODELOS 178-X-01 - 181-X-01
-ATENCIÓN-
(2) Llaves
(1) Herramienta de instalación
Reduced 65% (not lines)
(2)Patas
(8) Suetador Ciego de 5/16 pulg. -18
(8) Arandela de seguridad de
5/16 pulg.
(8) Arandela planas de 5/16” (1) Arandelas de retención
Nota: La almohadilla de mon-
taje de caucho viene como una
sola pieza y debe separarse en
dos, una para cada lado de la camionneta.
(2) Almohadillas de montaje de
caucho
(1) Caga lateral baja de
aluminio, de bajo perfil
EQUIP PARA CAMIONETAS Y VANS
Nº de Modelo __________ Nº de Serie:_________________
Para su comodidad, cologne
la etiqueta autoadhesiva de
registro del producto aguí.
Fecha de compra :_____________
Lugar de compra: ______________
Código de la llave: _____________
• Llave de trinquete de 1/2 pulg. de profundidad
• Llave de tuercas cerrado o abierta de 1/2 pulg.
• Llave de tuercas cerrado o abierta de 9/16 pulg.
• Taladro con brocas de 3/16 pulg., 3/8 pulg., y 1/2 pulg.
• Carpinteros cuadrados
Tiempo aproximado de instalación: 48 min. por unidad (.8 horas) dependiendo de la experiencia en instalaciones de equipo para camionetas.
(1) Perno de cabeza hexagonal en
óxido negro de 5/16 pulg.-18 x 2-1/4
pulg.
(2) Perno de cabeza
hexagonal de 5/16 pulg. -18
2-1/4 pulg.
(8) Perno de cabeza hexagonal de
5/16 pulg. -18 x 1-1/4 pulg.
(2) Fender Arendelas
(1) Tuerca cerradura de nilón
5/16 pulg. -18
(2) Abrazaderas de montaje
(1) “J” Perno
5/16” x 2 1⁄4” Bolt.eps
"J"Bolt.eps
5/16” x 1 1⁄4” Bolt.eps
Leer y comprender todas las instrucciones y advertencias antes de operar o usar este producto.
Peligro de explosión. No Utilice este producto para almacenar o transportar productos inflamables, explosivos, materiales peligrosos, o residuos
peligrosos, tales como contenedores de gasolina, disolventes, pólvora, dinamita, tanques de propano, acetileno y tanques de antorchas de corte.
Este producto está destinada únicamente y seguro para su uso en almacenamiento y el transporte de pequeñas herramientas, equipo y otros ma-
teriales similares. Cualquier modificación introducida o no uso de este producto, podría crear una condición peligrosa que puede causar la muerte,
lesiones corporales graves o daños a la propiedad.
Mounting Clamp.eps
5/16” x 2 1⁄4” Bolt.eps
N° de pieza 24-0275 REV. B ECN 5305 04/13
