7

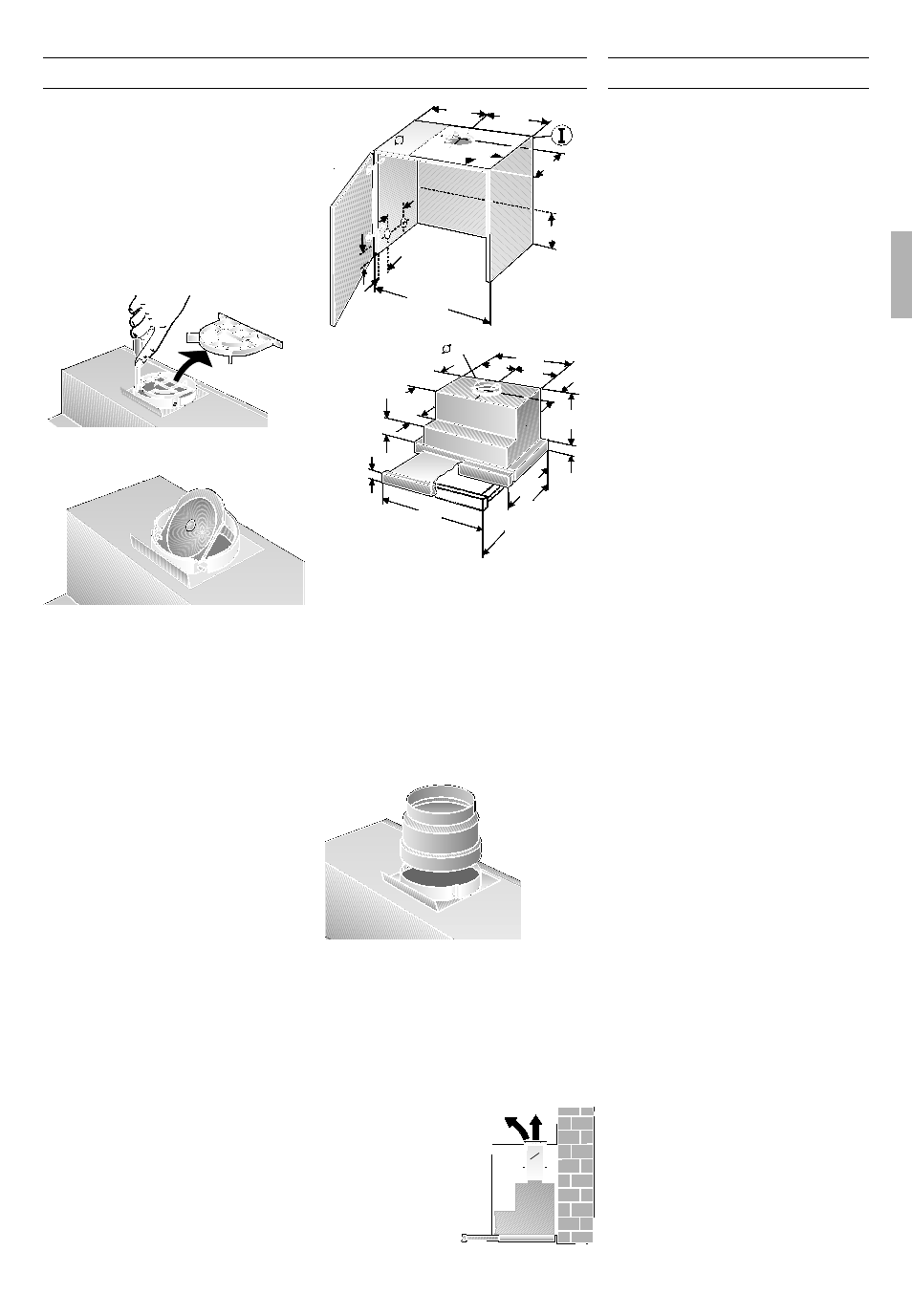

Vor der Montage
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist dem Gerät keine Rückstauklappe
beigelegt, kann sie über den Fachhandel
bezogen werden (siehe Sonderzubehör in
der Gebrauchsanleitung).
Montieren der Rückstauklappe:
1. Schutzgitter im Luftstutzen
ausschneiden.
2. Rückstauklappe in die Lageröffnungen
am Luftstutzen einsetzen.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Optimale Leistung der Dunstabzugs-
haube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser (am
besten l 120 mm ) und große Rohr-
bögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑ Rundrohre:
Wir empfehlen
Innendurchmesser mind. 120 mm.
❑ Flachkanäle müssen einen gleichwerti-
gen Innenquerschnitt wie Rundrohre mit
100/120 mm Innendurchmesser haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l 100 mm ca. 0 78 cm 2
l 120 mm ca. 113 cm 2
Bei abweichenden Rohrdurchmessern:
❑ Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Abluft nach oben:
❑ Dazu Öffnung in der Decke des Ober-
schrankes, mit Auskerbung für Elektro-
Anschlußkabel herstellen.
– Schablone
O
I liegt bei –.
21
32
600
170
133
287
313
195
250
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
Abluft direkt nach hinten:
– innerhalb des Oberschrankes –.
❑ Dazu Öffnung in der Rückwand des
Oberschrankes, mit Auskerbung für
Elektro-Anschlußkabel herstellen.
Anschluss Abluftrohr l 100 mm:
❑ Schutzgitter im Luftaustritt
ausschneiden.
❑ Reduzierstutzen (beiliegend oder im
Fachhandel erhältlich) am Luftaustritt
befestigen.
Anschluss Abluftrohr l 120 mm:
❑ Schutzgitter im Luftaustritt
ausschneiden.
Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Das komplette
Montage-Set können
Sie beim Fach-
handel erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie auf der
letzten Seite der
Gebrauchsan-
leitung.
O
100
120
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt über dem Oberschrank oder in
dessen unmittelbarer Nähe anbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
