23
Encastrement dans le placard en appui mural
14,5
598
350
Mise en place de la poignée:
❑ Vous devez monter une poignée sur le
tiroir-filtre.
❑ Vous pouvez choisir une poignée en bois
assortie aux meubles de votre cuisine ou
en acheter une figurant parmi les acces-
soires spéciaux (voir la section "Accessoi-
res spéciaux" du mode d'emploi).

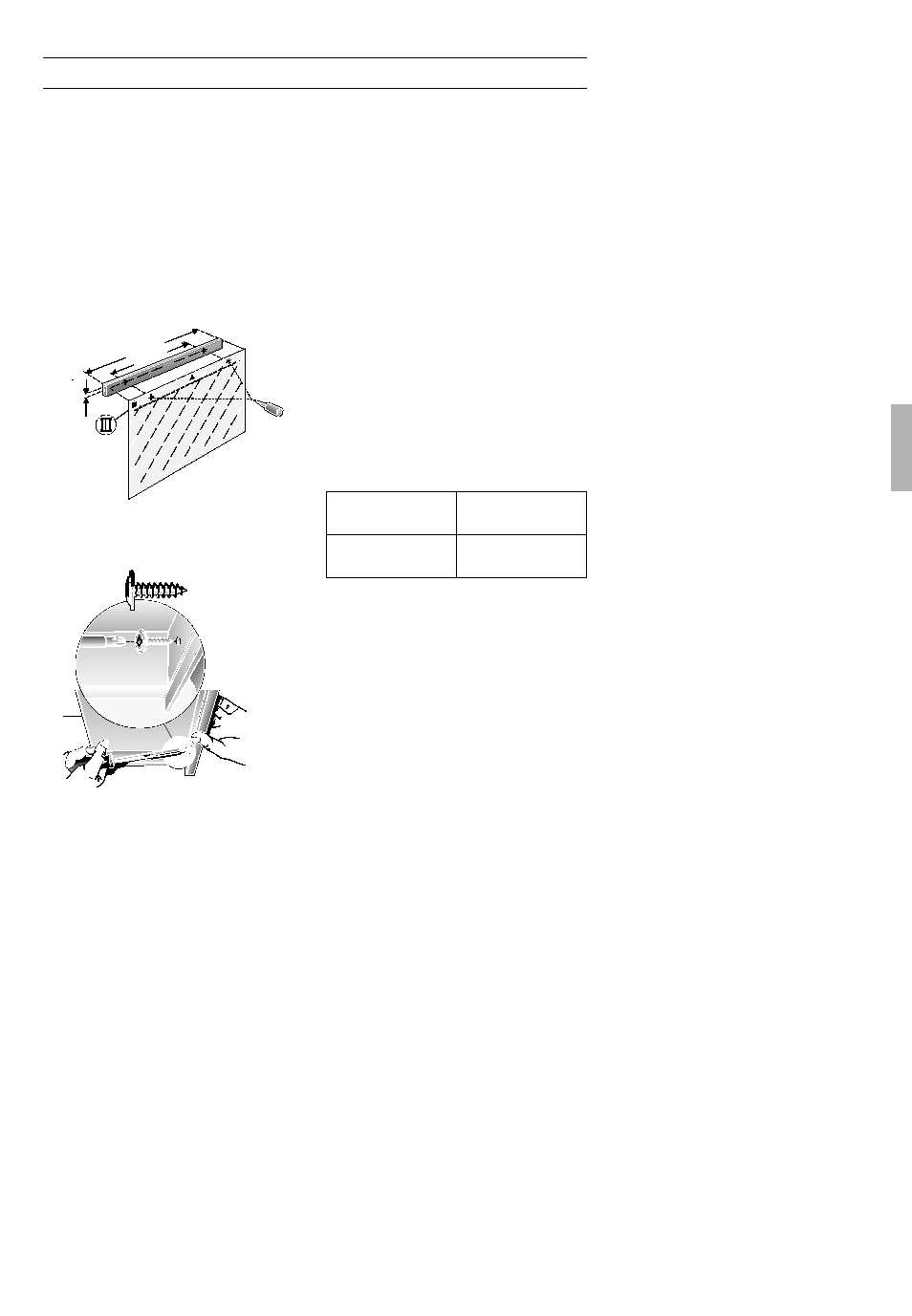

1. A l'aide du gabarit fourni
O
III , marquez
deux points de fixation contre la poignée
puis percez des avant-trous au burin.
Si vous utilisez une perceuse électrique,
prévoyez une mèche de:
l 2 mm – profondeur: 10 mm maxi.
2. Centrez la poignée puis, à l'aide des
deux vis fournies, vissez-la à fond
contre le placard.
3. Insérez le cadre de filtre (voir la notice
d'utilisation).
Remarque: vous pouvez habiller le corps
de hotte à l'intérieur du placard (par ex.
avec des panneaux d'aggloméré).
Lors de cette opération, respectez les
consignes suivantes:
– Le fond intermédiaire ne doit pas
reposer sur le corps de hotte.
– Ne fixez pas l'habillage mentionné
ci-dessus sur le corps de hotte.
– Le SAV doit pouvoir avoir libre accès à la
hotte.
Démontage:
Le démontage a lieu dans l'ordre
chronologique inverse.
Remarque: Lorsque la hotte recycle l'air,
vous devez démonter le filtre à charbon actif
et le support en plastique pour pouvoir
accéder aux vis de fixation et aux
accessoires de montage.
Poid en kg:
Sous réserve de modifications constructives dans l'inté-
rêt du progrès technique.
Air évacué à
l'extérieur
Air recyclé par un fil-
tre au charbon actif
9,5 10,5
