36

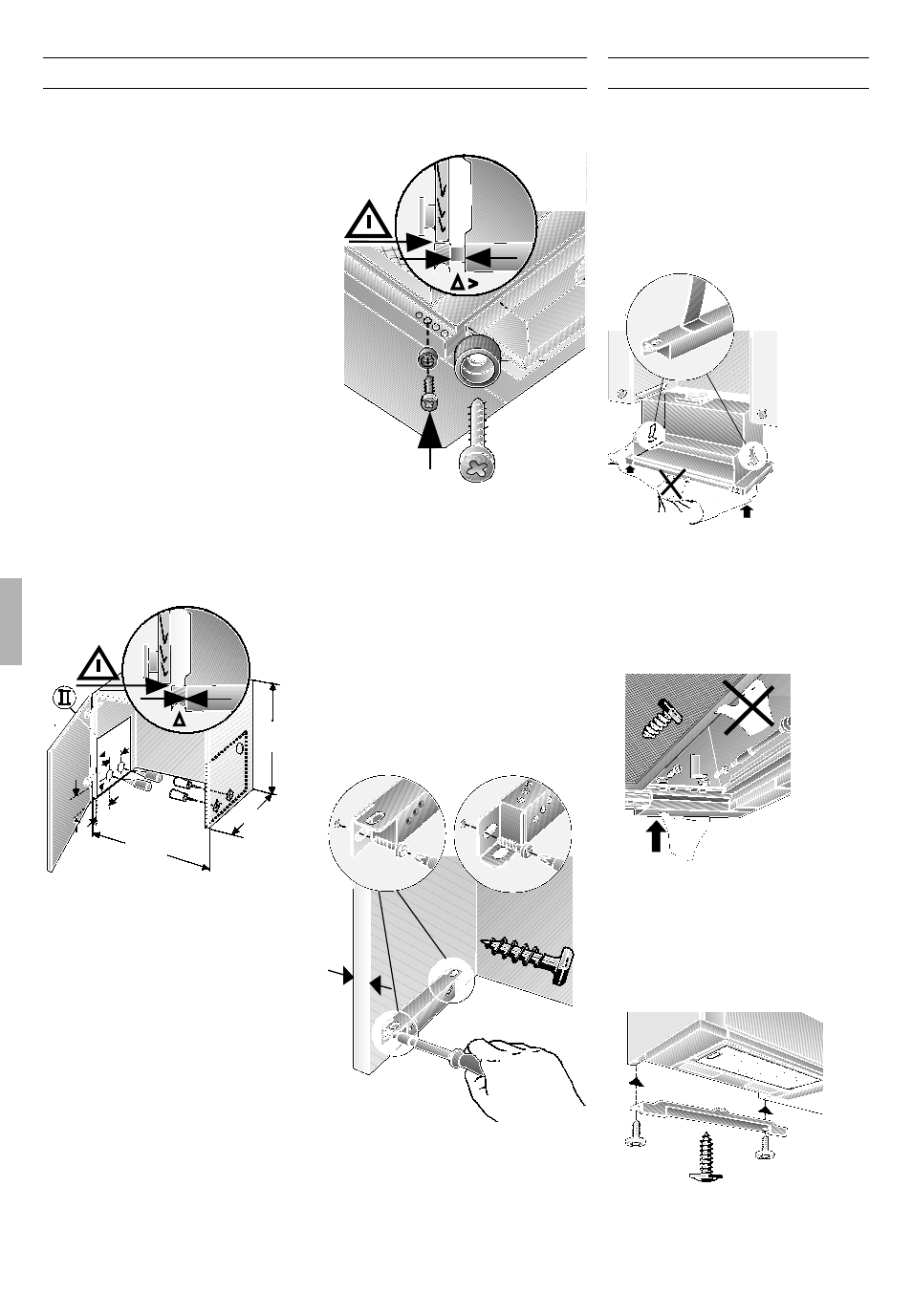

Preparação do armário superior
Respeitar a distância mínima de 650
mm entre o exaustor e a placa de cozinha
(no caso de placa a gás) ou de 430 mm
(no caso de placa eléctrica).
Este exaustor foi concebido para ser
instalado num armário superior com as
seguintes medidas:
Largura:
600 mm
Profundidade: 280 até 350 mm
Altura: mín. 300 mm.
Preparação:
1. Retirar – se existente – a placa base do
armário.
Há que assegurar a estabilidade do
armário.
2. Marcar dois pontos de fixação – à direita
e à esquerda – nas faces interiores do
armário e abrir esses pontos com um
buril.
Abertura dos furos:
l 2 mm – máx. 10 mm de profundidade.
Atenção:
❑ Para marcar os pontos de fixação,
utilizar o gabarito
O
II incluido no
fornecimento.
❑ Os pontos de fixação no gabarito estão
determinados de forma que possa ser
montada uma régua com 20 mm de
espessura.
21
32
600
170
280-350
mind
300.
=0
❑ A posição do puxador (Medida ∆) pode
ser deslocada para a frente por meio de
um batente.
0
No caso de armários com profundidade
superior a 280 mm, o exaustor pode ser
deslocado para trás,
. . . se a lâmpada de iluminação da cozinha
. . . estiver deslocada para trás,
. . . se a régua tiver uma espessura
. . . superior a 20 mm.
Para isso, aplicar o molde
O
II mais atrás
de acordo com a.
3. Ajustar as calhas de fixação inclusas e
aparafusá-las bem.
Ter em atenção a espessura das pare-
des laterais do armário (16 mm ou 19 mm).
Medida X.
Se a profundidade no interior do armá-
rio for inferior a 280 mm, terá que ser elimi-
nada a altura de 250 mm na parede trasei-
ra.
X
x=16mm x=19mm
Instalação no armário superior
4. Puxar para fora o suporte extensível até
prender.
5. Para fixação do exaustor, aparafusar 2
parafusos à esquerda e à direita, mas,
ainda, sem os apertar definitivamente.
Para isso, elevar um pouco o exaustor.
6. Ajustar o exaustor dentro do armário e
aparafusar bem.
1. Desmontar a armação do filtro (Ver
instruções de serviço).
2. Ajustar as portas dos armários, se a
dobradiça, após montagem do
exaustor, não ficar acessível.
3. Introduzir o exaustor horizontalmente,
por baixo do armário, e exercer
pressão para cima até que a patilha
auxiliar de montagem encaixe à esquer-
da e à direita.
7. Passar o cabo eléctrico através da aber-
tura no armário superior e fazer a ligação
do tubo.
8. Fazer a ligação eléctrica.
9. Reduzir a cobertura da parede, se
necessário, para a medida necessária (p.
ex. serrar) e aparafusar no armário supe-
rior.
