Page 13

CC1200-CC1300XL Concrete Saw Manual
9
CC1300XL Dimensions

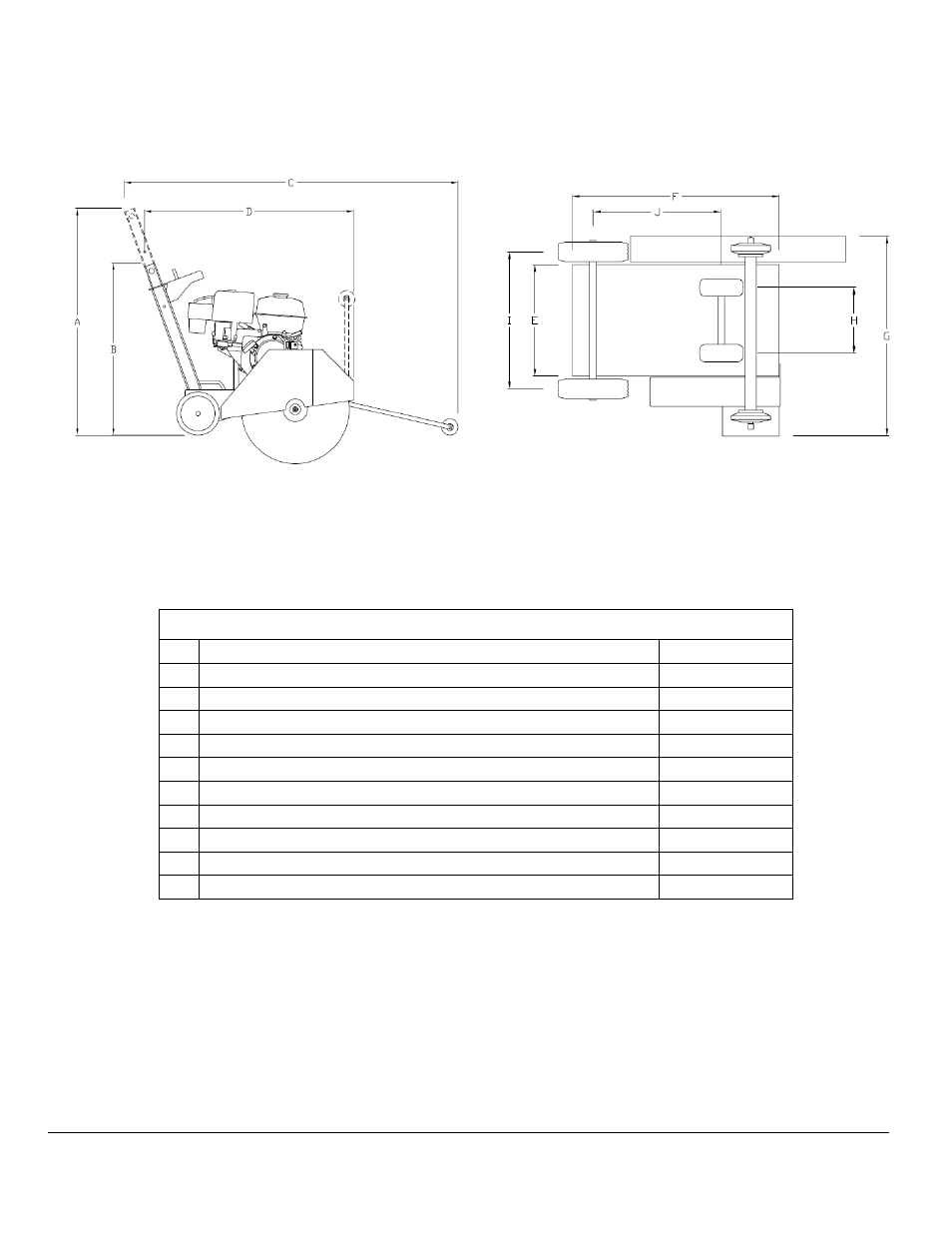

Figure 6: CC1300XL Dimensions
Table 2: CC1300XL Dimensions
A
Saw Height (Maximum, Handle Up)
41-3/8”
B
Saw Height (Minimum, Handle Down)
35-1/4”
C
Saw Length (Maximum, Handles Up, Pointer Down)
61-1/4”
D
Saw Length (Minimum, Handles Down, Pointer Up)
38-1/2”
E
Frame Width
12-3/4”
F
Frame Length
23-5/8”
G
Saw Width
22-5/8”
H
Front Axle Center Length
7-1/2”
I
Rear Axle Center Length
15-1/2”
J
Wheel Base Length
13”
Crated Dimensions
54” x 30” x 48”
