CC1200 Dimensions

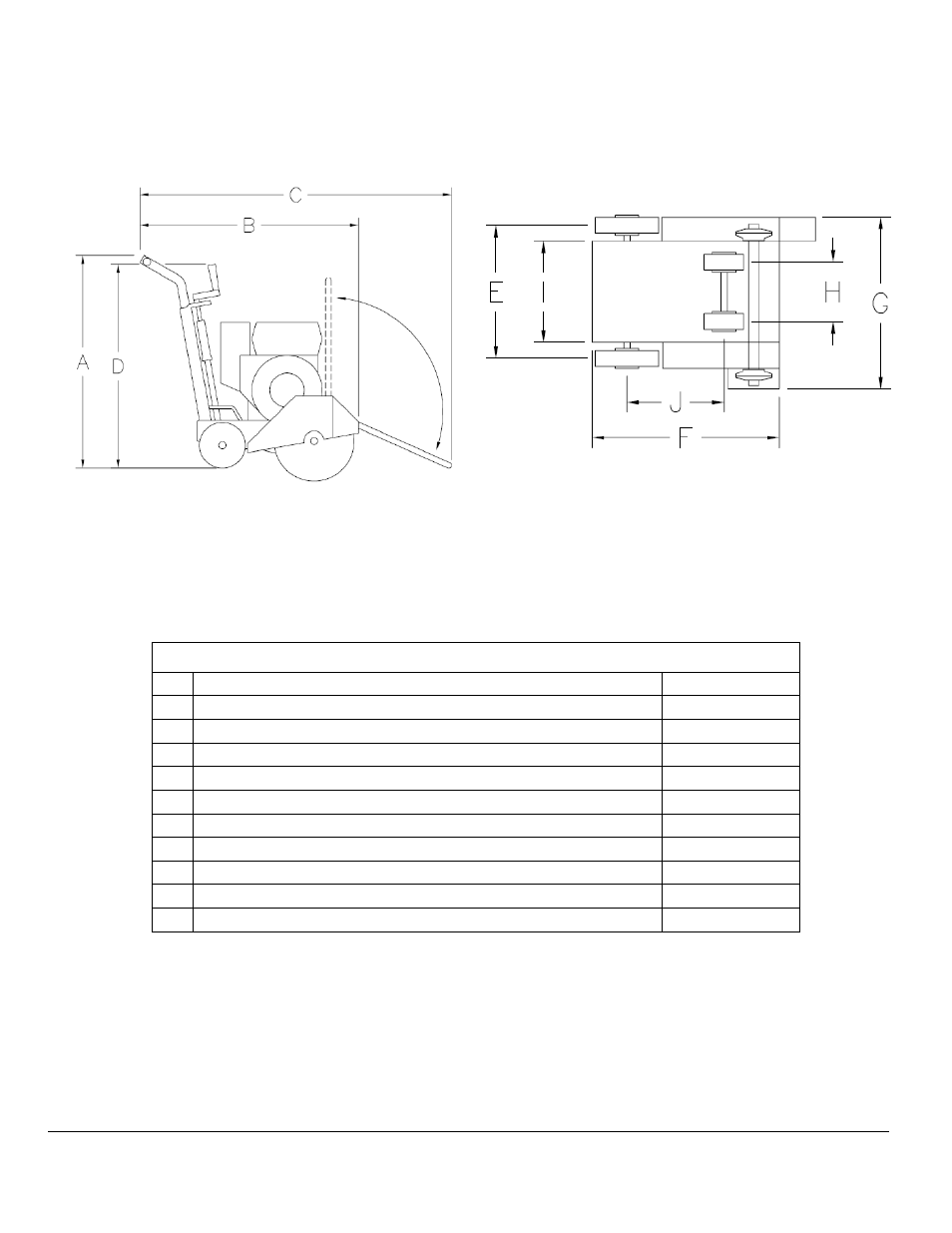

Figure 5: CC1200 Dimensions
Table 1: CC1200 Dimensions
A
Saw Height (Minimum/Maximum)
36”/46”
B
Saw Length (Minimum, Pointer Up, Handles Down)
39”
C
Saw Length (Maximum, Pointer Down, Handles Up)
60”
D
Saw Height to Hand Wheel
32”
E
Frame Width Rear
17”
F
Frame Length
26”
G
Frame Width Front
23”
H
Front Axle Center Length
9-1/2”
I
Rear Axle Center Length
13-3/4”
J
Wheel Base Length
13”
Crated Dimensions
34” x 26” x 39”
