Laurel Electronics LAUREATE SERIES 2 SERIAL INPUT METER & REMOTE DISPLAY User Manual
Page 28

28

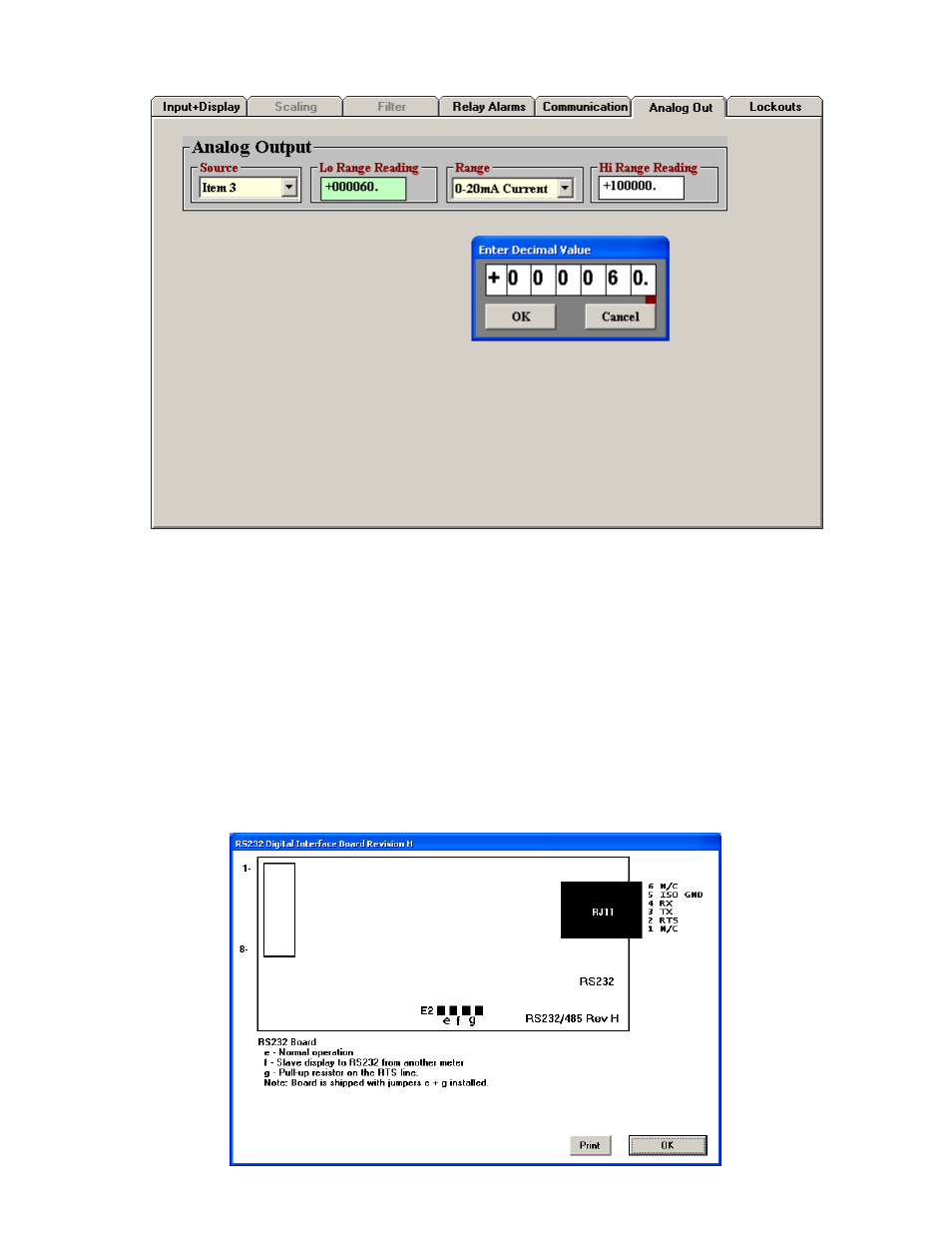

Click on the Analog Out tab to scale your meter’s optional single or dual analog outputs.
Item 3 must be selected as the Analog Output Source. With dual analog outputs, that same
digital source will be used for both outputs, but the outputs can be scaled independently of
each other. For each output, select 0-20 mA Current, 0-10V Voltage, or 4-20 mA under
Range. Enter the Lo Range Reading which will correspond to the bottom of your analog
output (such as 4 mA). Enter the Hi Range Reading which will correspond to the top of your
analog output (such as 20 mA). The analog output will then be interpolated between these
two endpoints. The low and high readings will be interpreted without decimal point. For help
with any selectable item, select that item and press the F1 key.
JUMPER PULL-DOWN MENU
The Jumpers pull-down menu shows jumper positions for selected plug-in boards.
