ENTRETIEN / ELIMINATION
CARACTÉRISTIQUES
TECHNIQUES
7
EQUILIBRAGE DU
BARRAGE PHOTO-ELECTRIQUE:
Afin de pouvoir exclure toute panne de fonctionne-
ment due à la modification des rapports lumineux sur
l‘ouverture d‘admission (par ex. par le changement
d‘emplacement) ou due à l‘usure de la photo-cellule
(rayures), la sensibilité du barrage photoélectrique est
de nouveau réglée automatiquement par la machine
sur la reconnaissance de papier „normal“.
Cet „équilibrage“ peut également être effectué à tout
moment à l‘aide des procédures décrites ci-dessous
(par ex. après avoir changé la barrière lumineuse ou
la platine circuit imprimé).
La mise hors tension „récipient plein“ ne doit pas être
activée.
Procédez de la façon suivante:
1. Mettez la machine hors tension sur l’interrupteur à
poussoir (1) et ouvrez la porte.
2. Actionnez l’interrupteur à poussoir „Marche arrière“
(3) et maintenez-le enfoncé.
3. Mettez l’interrupteur à poussoir „Prêt à fonctionner“
(1) sous tension.
4. Relâchez l’interrupteur à poussoir „Marche arrière“
(3) après 3 sec.
5. (Ce processus est seulement nécessaire pour les
modèles coupe croisée.)
Pousser à l’arrière pour au moins 3 sec. le volet
d’interrupteur „récipient plein“.
6. Fermez la porte après 3 sec.
7. Recouvrez le barrage photo-électrique avec un
morceau de papier (ne l‘introduisez pas jusqu‘à
la lame !) et attendez jusqu‘à ce que le moteur
s‘enclenche.
L‘équilibrage est terminé. La machine est prête à
fonctionner.
Remarque: Si le processus d‘équilibrage tombe en pan-
ne en raison d‘une lumière extérieure trop forte (expo-
sition directe aux rayons du soleil, lampes, projecteurs,
etc.) ou en raison d‘une procédure incorrecte, éloignez
la lumière extérieure du barrage photoélectrique et
commencez l‘équilibrage depuis le début.
NETTOYAGE DES
CELLULES PHOTO-ÉLECTRIQUES (fig. 5):
Il est possible que des morceaux de papier restent
dans la rainure d’admission (par exemple après un
bourrage) et empêchent la barrière lumineuse de
stopper l’appareil.
Vous pouvez enlever ces morceaux de papier ou netto-
yer les cellules photo-électriques, soit en faisant passer
une nouvelle feuille dans l’appareil, soit en déclenchant
la marche arrière et en passant un pinceau sur les „yeux“
des deux cellules photo-électriques.
ENTRETIEN DU BLOC DE COUPE:
(coupe-croisée)
Après environ 15 minutes de fonctionnement
continu, il est recommandé d’enclencher la
marche arrière pendant 15 à 20 secondes
environ et vaporiser un peu d’huile spéciale
livrée avec la machine sur le bloc de coupe.
CONSEIL POUR
ÉCONOMISER DE L’ÉNERGIE:
Faites bien attention de mettre l’appareil hors circuit
pendant la nuit en actionnant l‘ interrupteur mano-
métrique (1) (fig. 1).
ELIMINATION DE LA MACHINE:
En fin de vie, éliminez toujours la machine de
façon conforme à l‘environnement. Ne jetez
aucun composant de la machine ou de son
emballage dans les ordures ménagères.
COMMENT REMEDIER AUX PETITES PANNES
EN CAS DE BOURRAGE:
Si un bourrage arrive par l’introduction de trop de
papier, la machine réagit comme suit:
- le système de coupe bloque, se met en marche
arrière pour débloquer le matériel et s’arrête.
- Le moteur s’arrête automatiquement.
- Le voyant de contrôle (6) (fig. 1) s’allume.
Procéder comme suit:
- Appuyer sur l’interrupteur à poussoir (3) (fig.
1).
- Le voyant de contrôle (6) (fig. 1) s’éteint.
- Retirer les documents relachés de la machine
et recommencer à détruire avec une quantité
moins importante de papier.
PROTECTION DU MOTEUR:
Si le moteur est surchargé, il s’arrête automa-
tiquement. Déconnecter l’appareil à l’aide de
l’interrupteur à poussoir (1) (fig. 1).
Après un temps de refroidissement de 15 à 20
minutes (selon la température ambiante) vous
pouvez recommencer à détruire.
PROCEDURE EN CAS DE
MAUVAIS FONCTIONNEMENT:
Si l’appareil ne fonctionne pas, veuillez effectuer
les contrôles suivants:
- La
fiche électrique est-elle convenablement
branchée dans la prise?
Branchement électrique:
commutateur principal bipopulaire,
fiche de contact interne,
câble électrique à part
- Est ce que
l’interrupteur à poussoir (1) est
enclenche?
- La
porte est-elle fermée?
- Le
récipient est-il plein?
Le récipient doit être vidé.
- L’appareil est-il bloqué par un
bourrage de
papier?
Suivez alors les instructions données à la
rubrique „BOURRAGE“.
- L’effort fourni par le
moteur a-t-il été exces-
sif?
Attendez alors qu’il refroidisse puis démarrer
le à nouveau.
Si aucum des différents contrôles indiqués
ci-dessus ne donne de résultat, veuillez con-
tacter votre agent.
ACCESSOIRES
Largeur de coupe:
452/502/602:
3,8 mm (en bandes)
502/602:
5,8 mm (en bandes)
452CC/502CC/602CC: 1,9x15 mm
(coupe croisée)
502CC/602CC:
3,8X36 mm
(coupe croisée)
502HS/602HS:
0,8x12 mm
(coupe croisée)
502SF/602SF:
0,8x4,5 mm
(coupe croisée)
Capacité de coupe:
452:
15-17 feuilles (70g/m
2
)
452CC:
10-12 feuilles (70g/m
2
)
502:
3,8 mm:
23-25 feuilles (70g/m
2
)
5,8 mm:
31-33 feuilles (70g/m
2
)
502CC:
1,9x15 mm:
13-15 feuilles (70g/m
2
)
3,8x36 mm:
18-20 feuilles (70g/m
2
)
502HS:
8-10 feuilles (70g/m
2
)
502SF:
5-6 feuilles (70g/m
2
)
602:
3,8 mm:
23-25 feuilles (70g/m
2
)
5,8 mm:
27-33 feuilles (70g/m
2
)
602CC:
1,9x15 mm:
13-16 feuilles (70g/m
2
)
3,8x36 mm:
20-22 feuilles (70g/m
2
)
602HS:
8-10 feuilles (70g/m
2
)
602SF:
5-6 feuilles (70g/m
2
)
Tension de ligne:
230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Fusible:
230V/240V/50Hz:
10 A (à action retardée)
120V/100V/50/60Hz:
20 A (à action retardée)
Largeur de travail:
452/CC:
405 mm
502/CC/HS/SF:
260 mm
602/CC/HS/SF:
405 mm
Niveau de bruit:
ca. 54 dB(A)
Puissance:
452/CC:
1,1/0.9 kW
502/CC/HS/SF:
1,1/1,5 kW
602/CC/HS/SF:
1,1 kW
Dimensions: (LxPxH):
452/CC:
660x430x880 mm
502/CC/HS/SF:
490x380x870 mm
602/CC/HS/SF:
660x430x1020 mm
Poids:
452/CC:
ca. 60 kg
502/CC/HS/SF:
ca. 41-43 kg
602/CC/HS/SF:
ca. 60 kg

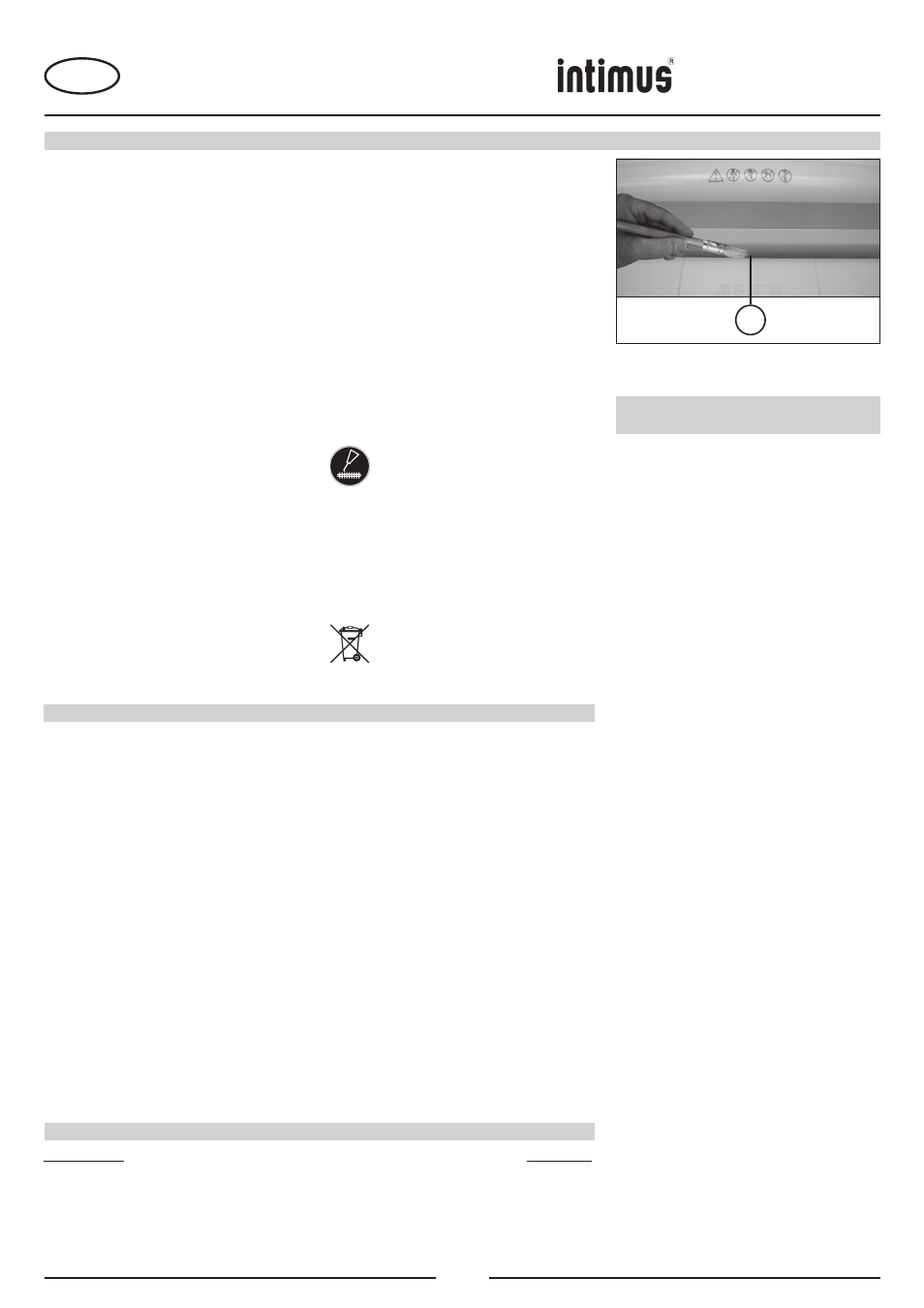

fig. 5
Désignation
Ordre-No.
Sac en plastique, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF)
99977
Sac en plastique, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF)
99952
flacon d’huile special, 125 ml (coupe croisée)
99943
Mécanisme d’alimentation pour listings (452CC // 602/CC/HS/SF)
81942
Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.
