KARBANTARTÁS / MEGSEMMISÍTÉSE
31
A FÉNYSOROMPÓ KOMPENZÁLÁSA:
Annak érdekében, hogy az adagolónyílásnál a
fényviszonyok változtatása (pl. helyváltoztatás)
vagy a fotocella elhasználódása (karcolások)
miatti esetleges működési zavarokat kizárjuk,
a fénysorompó érzékenységét rendszeres
időközönként a gép önműködően „normál“ papír
felismerésére állítja be újra.
Ezt az ún. „kompenzációt“ az alábbiakban leírt
folyamat alapján manuálisan is el lehet végezni
(pl. a fénysorompó vagy a nyomtatott áramköri
lap cseréje után).
Ilyenkor nem szabad aktivált állapotban lennie a
„Behälter voll“ (tartály tele) kikapcsolásnak. Az
alábbiak szerint járjon el:
1. Kapcsolja ki a gépet a nyomókapcsolóval (1)
és nyissa ki az ajtót.
2. Működtesse és tartsa lenyomva a „visszafelé
járatás“ (3) nyomókapcsolót.
3. Kapcsolja be a „üzemkész“ (1) nyomókapc-
solót.
4. Engedje el a „visszafelé járatás“ (3) nyomó-
kapcsolót kb. 3 másodperc múlva.
5. (Erre az eljárásra csak „cross-cut-modellek-
nél“ van szükség.)
Billentse hátra a „tartály tele“ kikapc-
solás billenőlapot és tartsa meg kb.
3 másodpercig hátsó állásban.
6. Zárja az ajtót kb. 3 másodperc elteltével.
7. Fedje le a fénysorompót egy darab papírral
(ne vezesse be a vágóműig!), és várjon, amíg
a motor be nem kapcsol.
A kompenzáció befejeződött. A gép üzemkész.
Tájékoztatás: Ha a kompenzációs folyamatot
túl sok idegen fény (közvetlen napfény, lámpák,
sugárzók, stb.) bejutása vagy hibás eljárásmód
zavarta volna, akkor tartsa távol az idegen fényt
a fénysorompótól, és kezdje a kompenzációt
elölről.

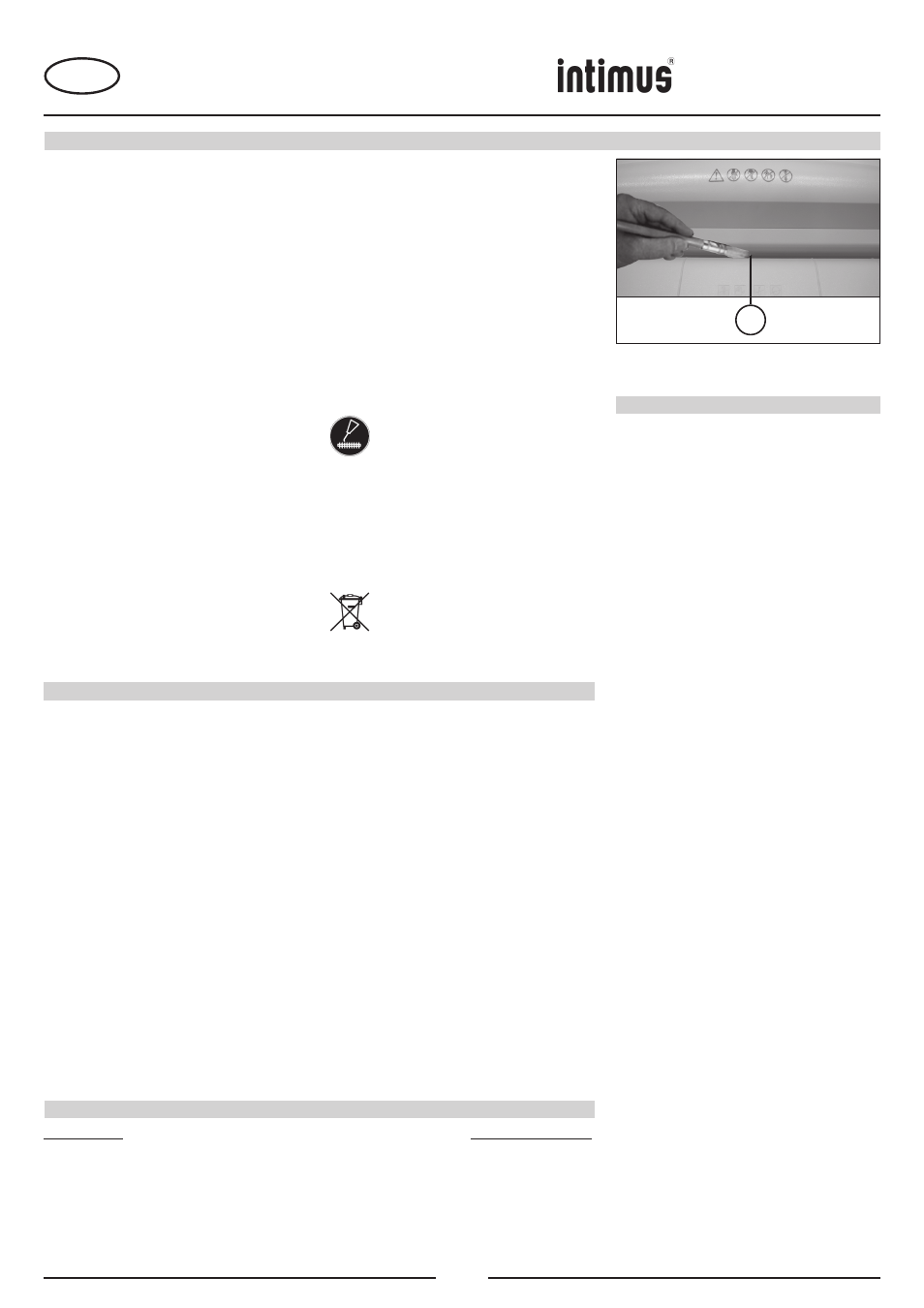

A FOTOCELLÁK TISZTÍTÁSA (5. ábra):
Ha az adagoló nyílásban (pl. papírtorlódás után)
papírdarabok maradnak, esetleg a készülék már
nem kapcsol ki, mert a fénysorompó „foglalt“.
A papírdarabokat úgy tudja eltávolítani, ill. a foto-
cellát megtisztítani, hogy a vágószerkezetbe egy
további papírlapot adagol vagy a gépet visszafelé
járatásra kapcsolja és egy ecsettel röviden letörli
a fotocella két „szemét“.
A VÁGÓSZERKEZET KARBANTARTÁSA:
(keresztvágás)
Kb. 15 perc tartós üzemeltetés után
kapcsoljon kb. 15-20 másodpercre
visszafelé irányuló járatásra, és ezzel
egyidejűleg permetezzen egy keveset
a készülékkel együtt szállított speciális
olajból a vágószerkezetre.
ENERGIA-MEGTAKARÍTÁSI TIPP:
Ügyeljen arra, hogy a készülék éjszaka ki legyen
kapcsolva. (Működtesse a funkciókapcsolót (1)
(1. ábra).
A GÉP MEGSEMMISÍTÉSE:
Ha lejárt a gép élettartama, akkor a
gépet mindig környezetbarát módon
semmisítse meg. A gép vagy a
csomagolás semelyik részét ne tegye a
háztartási szemét közé.
MŰSZAKI ADATOK
Vágási szélesség:
452/502/602: 3,8 mm (csík)
502/602: 5,8 mm (csík)
452CC/502CC/602CC: 1,9x15 mm
(keresztvágás)
502CC/602CC: 3,8X36 mm
(keresztvágás)
502HS/602HS: 0,8x12 mm
(keresztvágás)
502SF/602SF: 0,8x4,5 mm
(keresztvágás)
Vágási teljesítmény:
452: 15-17 lap (70g/m 2 )
452CC: 10-12 lap (70g/m 2 )
502:
3,8 mm: 23-25 lap (70g/m 2 )
5,8 mm: 31-33 lap (70g/m 2 )
502CC:
1,9x15 mm: 13-15 lap (70g/m 2 )
3,8x36 mm: 18-20 lap (70g/m 2 )
502HS: 8-10 lap (70g/m 2 )
502SF: 5-6 lap (70g/m 2 )
602:
3,8 mm: 23-25 lap (70g/m 2 )
5,8 mm: 27-33 lap (70g/m 2 )
602CC:
1,9x15 mm: 13-16 lap (70g/m 2 )
3,8x36 mm: 20-22 lap (70g/m 2 )
602HS: 8-10 lap (70g/m 2 )
602SF: 5-6 lap (70g/m 2 )
Csatlakoztatási feszültség: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Elôtét biztosíték:
230V/240V/50Hz: 10 A (lomha)
120V/100V/50/60Hz: 20 A (lomha)
Munkaszélesség:
452/CC: 405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Zajszint: kb. 54 dB(A)
Teljesítmény:
452/CC: 1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Méretek
(Szé x Mé x Ma):
452/CC: 660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Súly:
452/CC: kb. 60 kg
502/CC/HS/SF: kb. 41–43 kg
602/CC/HS/SF: kb. 60 kg
KÜLÖN TARTOZÉK
ÜZEMZAVAR
ELLENÔRZÔ LISTA
ÜZEMZAVAROK ESETÉN:
Ha a készülék nem működne, a következô pon-
tokat ellenôrizze:
- Rá van csatlakoztatva a
hálózati dugvilla a
hálózatra?
Hálózati csatlakozó fajta:
2 pólusú hálózati kapcsoló
belső hálózati dugvilla,
külön hálózati kábel
- Be van kapcsolva a nyomókapcsoló (1)?
- Zárva van az ajtó?
- Tele van a felfogó tartály?
A tartályt ki kell üríteni.
-
Papírtorlódás van a készülékben?
Tartsa be a „PAPÍRTORLÓDÁS“ c. részben
szereplô útmutatásokat
- Túlterhelést kapott a motor?
Várjon addig, amíg lehűl, és utána indítja
újra.
Ha az ellenôrzési pontok közül egyik sem
megfelelô, kérjük értesítse szakkereske-
dôjét.
ÜZEMZAVAR A KÉSZÜLÉKBEN:
Ha torlódás keletkezik azért, mert túl sok anyagot
adagoltak, a gép a következôképpen reagál:
- A vágószerkezet leblokkol, ezt követôen egy
darabig visszafelé forog (felszabadítja az
anyagot) és leáll.
- A motor leáll.
- Az ellenőrző kijelző (6) (1.ábra) kigyullad.
A következőképpen járjon el:
- Röviden működtesse a visszafelé járatáshoz
(3) (1. ábra) tartozó nyomókapcsolót.
- Az ellenőrző kijelző (6) (1. ábra) kialszik.
- Vegye ki a visszajuttatott iratot a gépbôl, és
folytassa az aprítást kisebb papírmennyiség-
gel.
MOTORVÉDELEM:
Ha a motor túl nagy terhelést kapna, akkor ki-
kapcsol. A készüléket a nyomókapcsolóval (1)
(1. ábra) kapcsolja ki.
Kb. 15-20 perc lehűlési idô után (a helyiség
hômérsékletétôl függôen) újból lehet papírt
adagolni a készülékbe.
5. ábra
Megnevezés Megrendelési szám
Műanyag zsák, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Műanyag zsák, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Kis olajpalack, 125 ml (cross-cut) 99943
Adagoló berendezés számítógéphez használt papírhoz (452CC // 602/CC/HS/SF) 81942
Tájékoztatás: Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szüksége, kérjük
forduljon szakkereskedôjéhez.
H
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
