ÚDRŽBA / LIKVIDACE
29
SEŘIZOVÁNÍ SVĚTELNÉ ZÁVORY:
Aby se vyloučily možné funkční poruchy vlivem
změny světelných poměrů na vstupním otvoru
(např. při změně umístění) nebo opotřebováním
fotobuňky (poškrabání), stroj si v pravidelných
časových intervalech samočinně znovu nastaví
citlivost světelné závory na identifikaci „nor-
málního“ papíru.
Toto tzv. „seřizování“ lze provést také manuálně,
podle v následujícím textu popsaného průběhu
(např. po výměně světelné závory nebo desky s
plošnými spoji).
Nesmí být přitom aktivováno vypnutí „Nádoba je
plná“. Postupujte následovně:
1. Vypněte stroj tlačítkem (1) a otevřete
dveře.
2. Stiskněte tlačítko „Zpětný chod“ (3) a držte
jej stisknuté.
3. Zapněte tlačítko „Připraven k provozu“ (1).
4. Po cca 3 sekundách uvolněte tlačítko „Zpětný
chod“ (3).
5. (Tento postup je potřebný pouze u „modelů
Cross-Cut“.)
Sklopte klapku vypínání „Nádoba je plná“
směrem dozadu a držte ji pevně cca 3 se-
kundy v zadní poloze.
6. Po cca 3 sekundách dveře zavřete.
7. Zakryjte světelnou závoru kusem papíru (nev-
kládejte jej až k řezacímu ústrojí!) a počkejte,
až se zapne motor.
Seřizování je ukončeno. Stroj je připraven k
provozu.
Upozornění: Bude-li seřizovací postup rušen
příliš velkým množstvím cizího světla (přímé
sluneční světlo, žárovky, zářiče atd.) nebo
nesprávným postupem, udržujte cizí světlo v
dostatečné vzdálenosti od světelné závory a
začněte se seřizováním od začátku.

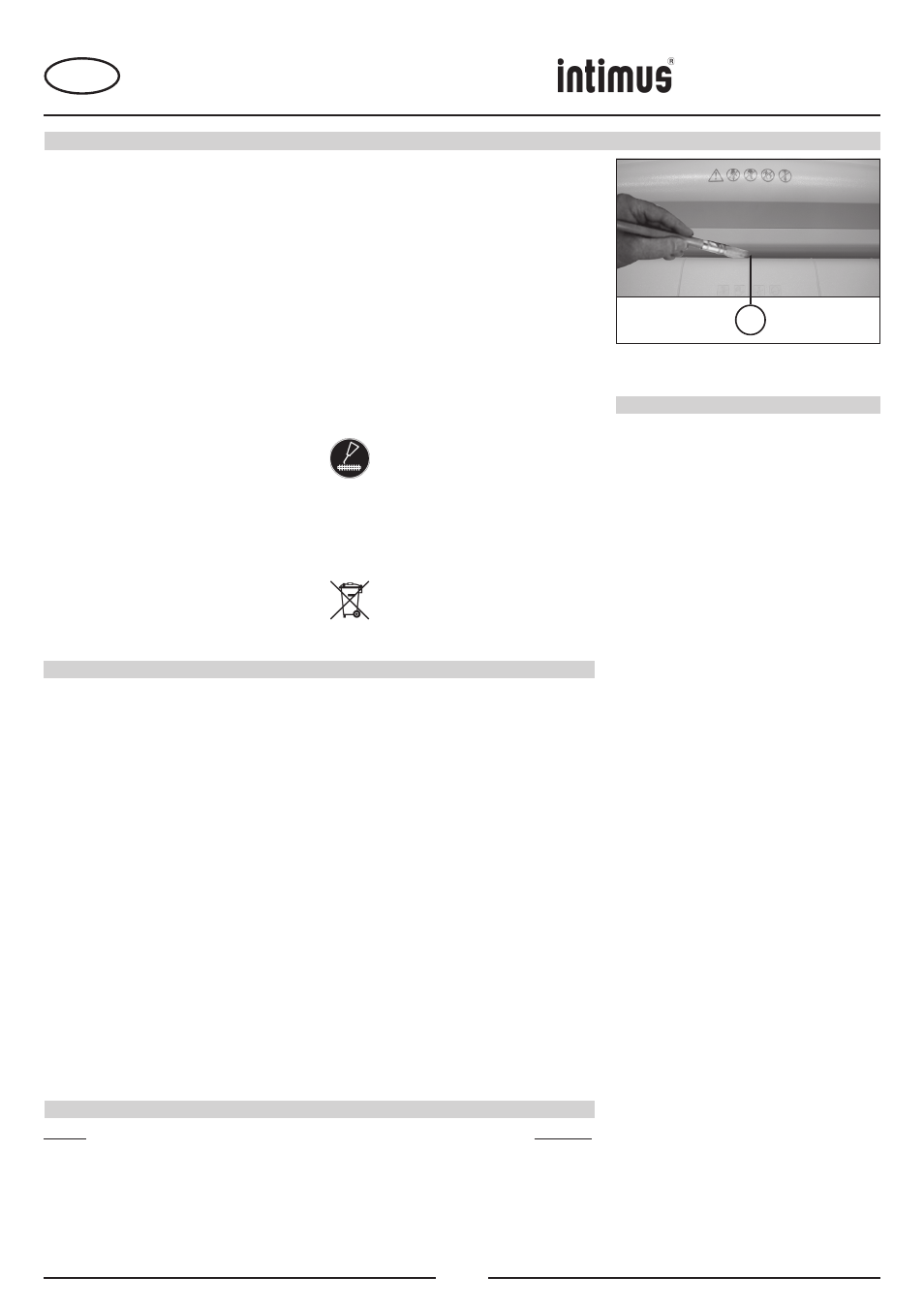

ČISTĚNÍ FOTOBUNĚK (Obr. 5):
Zůstanou-li listy papíru ležet ve vstupní štěrbině
(např. po nahromadění papíru) je možné, že se
skartovač vlivem „obsazené“ světelné závory
nevypne.
Můžete listy papíru vyndat, popř. vyčistit
fotobuňku tím, že do řezacího ústrojí přivedete
další list papíru nebo skartovač zapnete na chod
pozpátku a pomocí štětce krátce otřete obě „oči“
fotobuňky.
ÚDRŽBA ŘEZACÍHO ÚSTROJÍ:
(Cross-Cut)
Po cca 15 minutách trvalého provozu
zapněte na cca 15-20 sekund chod
pozpátku a současně postříkejte řezací
ústrojí dodávaným speciálním olejem.
TIPY K ŠETŘENÍ ENERGIE:
Dbejte na to, aby skartovač byl přes noc
vypnutý (ovládáním spínače funkcí (1) (obr. 1).
LIKVIDACE STROJE:
Stroj na konci jeho životnosti likvidujte
vždy s ohledem na životní prostředí.
Žádné díly stroje nebo obalu nedávejte
do domácího odpadu.
TECHNICKÉ ÚDAJE
Řezná šířka:
452/502/602: 3,8 mm (proužky)
502/602: 5,8 mm (proužky)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC: 3,8x36 mm (Cross-Cut)
502HS/602HS: 0,8x12 mm (Cross-Cut)
502SF/602SF: 0,8x4,5 mm (Cross-Cut)
Řezný výkon:
452: 15-17 listů (70g/m 2 )
452CC: 10-12 listů (70g/m 2 )
502:
3,8 mm: 23-25 listů (70g/m 2 )
5,8 mm: 31-33 listů (70g/m 2 )
502CC:
1,9x15 mm: 13-15 listů (70g/m 2 )
3,8x36 mm: 18-20 listů (70g/m 2 )
502HS: 8-10 listů (70g/m 2 )
502SF: 5-6 listů (70g/m 2 )
602:
3,8 mm: 23-25 listů (70g/m 2 )
5,8 mm: 27-33 listů (70g/m 2 )
602CC:
1,9x15 mm: 13-16 listů (70g/m 2 )
3,8x36 mm: 20-22 listů (70g/m 2 )
602HS: 8-10 listů (70g/m 2 )
602CC: 5-6 listů (70g/m 2 )
Napájecí napětí: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Pojistka:
230V/240V/50Hz: 10 A (zpožděná)
120V/100V/50/60Hz: 20 A (zpožděná)
Pracovní šířka:
452/CC: 405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Hladina hluku: cca 54 dB(A)
Výkon:
452/CC: 1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Rozměry (ŠxHxV):
452/CC: 660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Hmotnost:
452/CC: cca 60 kg
502/CC/HS/SF: cca 41–43 kg
602/CC/HS/SF: cca 60 kg
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
PORUCHA
KONTROLNÍ SEZNAM PŘI PORUCHÁCH:
Jestliže skartovač nefunguje, zkontrolujte nás-
ledující body:
- Je
síťová zástrčka připojená na síť?
Způsob přípojení na síť:
2-pólový síťový vypínač,
interní síťová zástrčka,
samostatný síťový kabel
- Je Tlačítko (1) zapnuté?
- Jsou dveře zavřené?
- Je sběrná nádoba plná?
Nádoba se musí vyprázdnit.
- Došlo ve skartovači k
nahromadění papíru?
Řiďte se instrukcemi pro „NAHROMADĚNÍ
PAPÍRU“.
- Je motor přetížený?
Počkejte až se motor ochladí a potom jej znovu
spusťte.
Neshodují-li se žádné kontrolní body, infor-
mujte prosím Vašeho odborného prodejce.
NAHROMADĚNĺ PAPĺRU V PŘĺSTROJI:
Vznikne-li vlivem velkého množství přiváděného
materiálu k jeho nahromadění, reaguje skartovač
následovně:
- Řezací ústrojí se zablokuje, potom se rozběhne
kousek pozpátku (materiál se uvolní) a zastaví
se.
- Motor se vypne.
- Rozsvítí se kontrolní indikace (6) (obr. 1).
Postupujte následovně:
- Stiskněte krátce tlačítko pro „Zpětný chod“
(3) (obr. 1).
- Kontrolní indikace (6) (obr. 1) zhasne.
- Vyndejte zpětně přiváděné písemnosti ze
skartovače a pokračujte ve skartování s
menším množstvím papíru.
OCHRANA MOTORU:
Bude-li motor přetížený, tak se vypne. Vypněte
skartovač tlačítkem (1) (obr. 1).
Po ochlazení trvajícím cca 15-20 minut (podle
teploty místnosti) můžete skartovač znovu
používat.
Obr. 5
Název Obj. čís.
Plastový pytel, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Plastový pytel, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Lahvička s olejem, 125 ml (Cross-Cut) 99943
Podávací zařízení papíru pro výpočetní techniku (452CC // 602/CC/HS/SF) 81942
Upozornění: Při dodatečném objednání dílů zvláštního příslušenství a potřebě náhradních
dílů se prosím obraťte na Vašeho odborného prodejce.
CZ
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
