3
WARTUNG / ENTSORGUNG
ABGLEICH DER LICHTSCHRANKE:
Um mögliche Funktionsstörungen durch Verände-
rung der Lichtverhältnisse an der Einlaßöffnung
(z. B. Standordwechsel), oder durch Abnutzung
der Fotozelle (Kratzer) auszuschließen, wird die
Empfindlichkeit der Lichtschranke in regelmäßi-
gen Zeitabständen von der Maschine selbsttätig
auf das Erkennen von „Normal“-Papier neu
eingestellt.
Dieser sogenannte „Abgleich“ kann anhand
des nachfolgend beschriebenen Ablaufes auch
manuell vorgenommen werden (z. B. nach
einem Austausch der Lichtschranke oder der
Leiterplatte).
Die „Behälter voll“-Abschaltung darf hierbei nicht
aktiviert sein. Gehen Sie wie folgt vor:
1. Maschine am Druckschalter (1) ausschalten
und Tür öffnen.
2. Druckschalter „Rückwärtslauf“ (3) betätigen und
gedrückt halten.
3. Druckschalter „Betriebsbereit“ (1) einschal-
ten.
4. Druckschalter „Rückwärtslauf“ (3) nach ca. 3
Sek. freigeben.
5. (dieser Vorgang ist nur bei den „Cross-Cut-
Modellen“ erforderlich.)
Klappe der „Behälter voll“-Abschaltung nach
hinten schwenken und ca. 3 Sek. in hinterer
Stellung festhalten.
6. Tür nach ca. 3 Sek. schließen.
7. Lichtschranke mit einem Stück Papier abdecken
(nicht bis zum Schneidwerk einführen!) und
warten bis der Motor einschaltet.
Der Abgleich ist abgeschlossen. Die Maschine
ist betriebsbereit.
Hinweis: Sollte der Abgleichvorgang durch zuviel
Fremdlichteinfall (direktes Sonnenlicht, Lampen,
Strahler etc.), oder fehlerhafte Vorgehensweise
gestört worden sein, halten Sie das Fremdlicht
von der Lichtschranke fern und beginnen den
Abgleich von vorne.

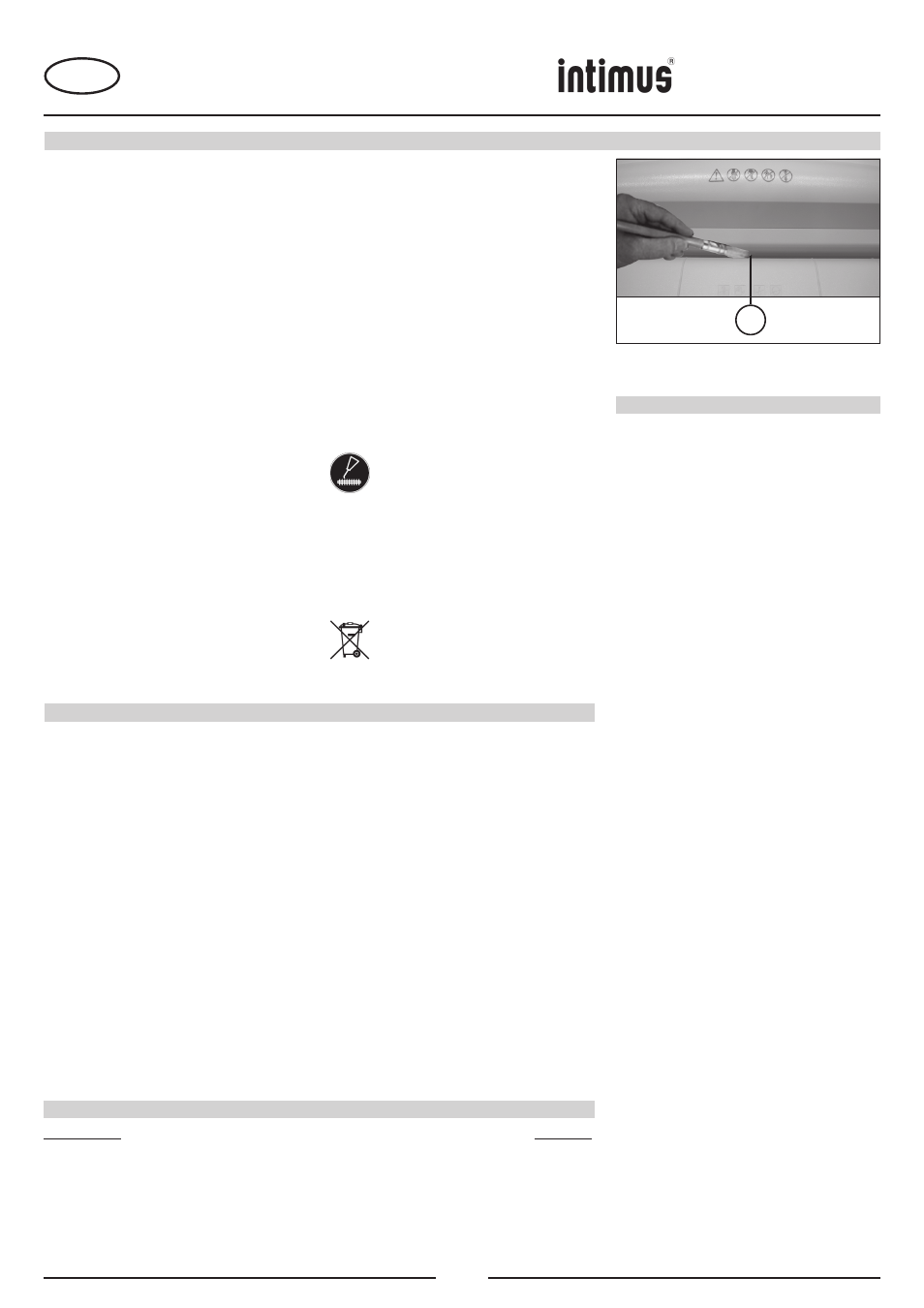

REINIGUNG DER FOTOZELLEN (Abb. 5):
Sollten Papierstücke im Einlaßschlitz zum Lie-
gen kommen (z. B. nach einem Papierstau) ist
es möglich, daß das Gerät durch die „belegte“
Lichtschranke nicht mehr ausschaltet.
Sie können die Papierstücke entfernen, bzw. die
Fotozelle reinigen, indem Sie dem Schneidwerk
ein weiteres Blatt Papier zuführen, oder die
Maschine auf Rückwärtslauf schalten und mit
einem Pinsel kurz über die beiden „Augen“ der
Fotozelle wischen.
WARTUNG SCHNEIDWERK:
(Cross-Cut)
Nach ca. 15 Minuten Dauerbetrieb für
ca. 15-20 Sekunden auf Rückwärtslauf
schalten und gleichzeitig etwas von dem
mitgelieferten Spezial-Öl auf das Schneid-
werk sprühen.
TIP ZUR ENERGIEEINSPARUNG:
Achten Sie darauf, daß das Gerät über Nacht
ausgeschaltet ist (Druckschalter (1) (Abb. 1)
betätigen).
ENTSORGUNG DER MASCHINE:
Entsorgen Sie die Maschine am Ende
ihrer Lebensdauer stets umweltgerecht.
Geben Sie keine Teile der Maschine oder
der Verpackung in den Hausmüll.
TECHNISCHE DATEN
Schnittbreite:
452/502/602:
3,8 mm (Streifen)
502/602: 5,8 mm (Streifen)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC: 3,8X36 mm (Cross-Cut)
502HS/602HS: 0,8x12 mm (Cross-Cut)
502SF/602SF: 0,8x4,5 mm (Cross-Cut)
Schneidleistung:
452:
15-17 Blatt (70g/m 2 )
452CC: 10-12 Blatt (70g/m 2 )
502:
3,8 mm:
23-25 Blatt (70g/m 2 )
5,8 mm: 31-33 Blatt (70g/m 2 )
502CC:
1,9x15 mm:
13-15 Blatt (70g/m 2 )
3,8x36 mm: 18-20 Blatt (70g/m 2 )
502HS: 8-10 Blatt (70g/m 2 )
502SF: 5-6 Blatt (70g/m 2 )
602:
3,8 mm:
23-25 Blatt (70g/m 2 )
5,8 mm: 27-33 Blatt (70g/m 2 )
602CC:
1,9x15 mm:
13-16 Blatt (70g/m 2 )
3,8x36 mm: 20-22 Blatt (70g/m 2 )
602HS: 8-10 Blatt (70g/m 2 )
602SF: 5-6 Blatt (70g/m 2 )
Anschlußspannung: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Vorsicherung:
230V/240V/50Hz:
10 A (träge)
120V/100V/50/60Hz: 20 A (träge)
Arbeitsbreite:
452/CC:
405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Geräuschpegel: ca. 54 dB(A)
Leistung:
452/CC:
1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Abmessungen (BxTxH):
452/CC:
660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Gewicht:
452/CC:
ca. 60 kg
502/CC/HS/SF: ca. 41–43 kg
602/CC/HS/SF: ca. 60 kg
SONDERZUBEHÖR
STÖRUNG
CHECKLISTE BEI STÖRUNGEN:
Sollte das Gerät nicht funktionieren, prüfen Sie
folgende Punkte:
- ist der
Netzstecker am Netz angeschlossen?
Netzanschlußart: 2-poliger Netzschalter,
interner Netzstecker,
separates Netzkabel
- ist der Druckschalter (1) eingeschaltet?
- ist die Tür geschlossen?
- ist der Auffangbehälter voll?
Der Behälter muß geleert werden.
- ist ein
Papierstau im Gerät?
Folgen Sie den Instruktionen bei „PAPIER-
STAU“.
- ist der Motor überlastet worden?
Warten Sie bis er abgekühlt ist und starten
dann erneut.
Wenn keine der Prüfpunkte zutreffen, benach-
richtigen Sie bitte Ihren Fachhändler.
PAPIERSTAU IM GERÄT:
Ergibt sich durch zuviel zugeführtes Material ein
Stau, reagiert die Maschine wie folgt:
- Das Schneidwerk blockiert, läuft anschließend
ein Stückweit rückwärts (Material wird freige-
geben) und steht.
- Der Motor wird abgeschaltet.
- Die Kontroll-Anzeige (6) (Abb. 1) leuchtet auf.
Gehen Sie wie folgt vor:
- Druckschalter für Rückwärtslauf (3) (Abb. 1)
kurz betätigen.
- Die Kontroll-Anzeige (6) (Abb. 1) erlischt.
- Zurückgeführtes Schriftgut aus der Maschine
nehmen und die Zerkleinerung mit geringerer
Papiermenge fortsetzen.
MOTORSCHUTZ:
Sollte der Motor überfordert werden, so schaltet
er ab. Schalten Sie das Gerät am Druckschalter
(1) (Abb. 1) aus.
Nach einer Abkühlzeit von ca. 15-20 Minuten (je
nach Raumtemperatur) können Sie das Gerät
erneut starten.
Abb. 5
2
Benennung Best.-Nr.
Plastiksack, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Plastiksack, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Ölfläschchen, 125 ml (Cross-Cut) 99943
Zuführeinrichtung für EDV-Papier (452CC // 602/CC/HS/SF) 81942
HInweis: Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden
Sie sich bitte an Ihren Fachhändler.
D
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
