MANUTENÇAO / DISPOSIÇÃO
13
RESTABELECIMENTO DO
DISPOSITIVO FOTOELÉCTRICO:
Para evitar possivels avarias no fun-cionamento
devido a alteraçoes nas codniçoes de luminosidade
junto abertura para alimentação (por exem-plo,
aquando da mudança regular de óleo) ou devido
deterioraçåo das células fotoeléctricas (arranhoes),
a sensibilidade do dispositivo fotoeléc-trico é re-
stabelecida regularmente pela própria máquina ao
reconhecer papel „normal“.
Este chamado „restabelecimento“ também pode
ser efectuado manual-mente em qualquer altura
de acordo com o procedimento descrito abaixo
(por exemplo, depois da substituição do dispositivo
fotoeléctrico ou da placa de circuito impresso).
O mecanismo de desligar „recipiente cheio“ não
pode estar activo durante este processo.
Proceda do seguinte modo:
1. Desligue a máquina no interruptor (1) e abra a
porta..
2. Prima o interruptor „retroceder“ (3) e mantenha-o
premido.
3. Ligue o interruptor „pronto a funcionar“ (1).
4. Sottar o interruptor „Retroceder“ (3) depois de
aprox. 3 segundos.
5. (Este processo sу й necessário nos modelos
Cross-Cut.)
Girar a válvula do mecanismo de desligar „Reci-
piente cheio“ para trás, e segurá-la na posição
tra-seira durante aprox. 3 segundos.
6. Fechar a porta depois de aprox. 3 segundos.
7. Cubra o dispositivo fotoeléctrico com uma folha
de papel (não a introduza até ao mecanismo de
corte!) e aquarde que o motor ligue.
O restabelecimento estará então concluido e a
máquina estará pronta a funcionar.
Observaçao: Caso o processo de restabelecimento
nåo tenha sidobem sucedido devido a uma incidencia
excessiva de luz exterior ou devido a algum erro no
modo como decorreu todo o procedimento, proteja a
máquina da luz exterior e recomece o procedimento
de restabelecimento desde o inicio.

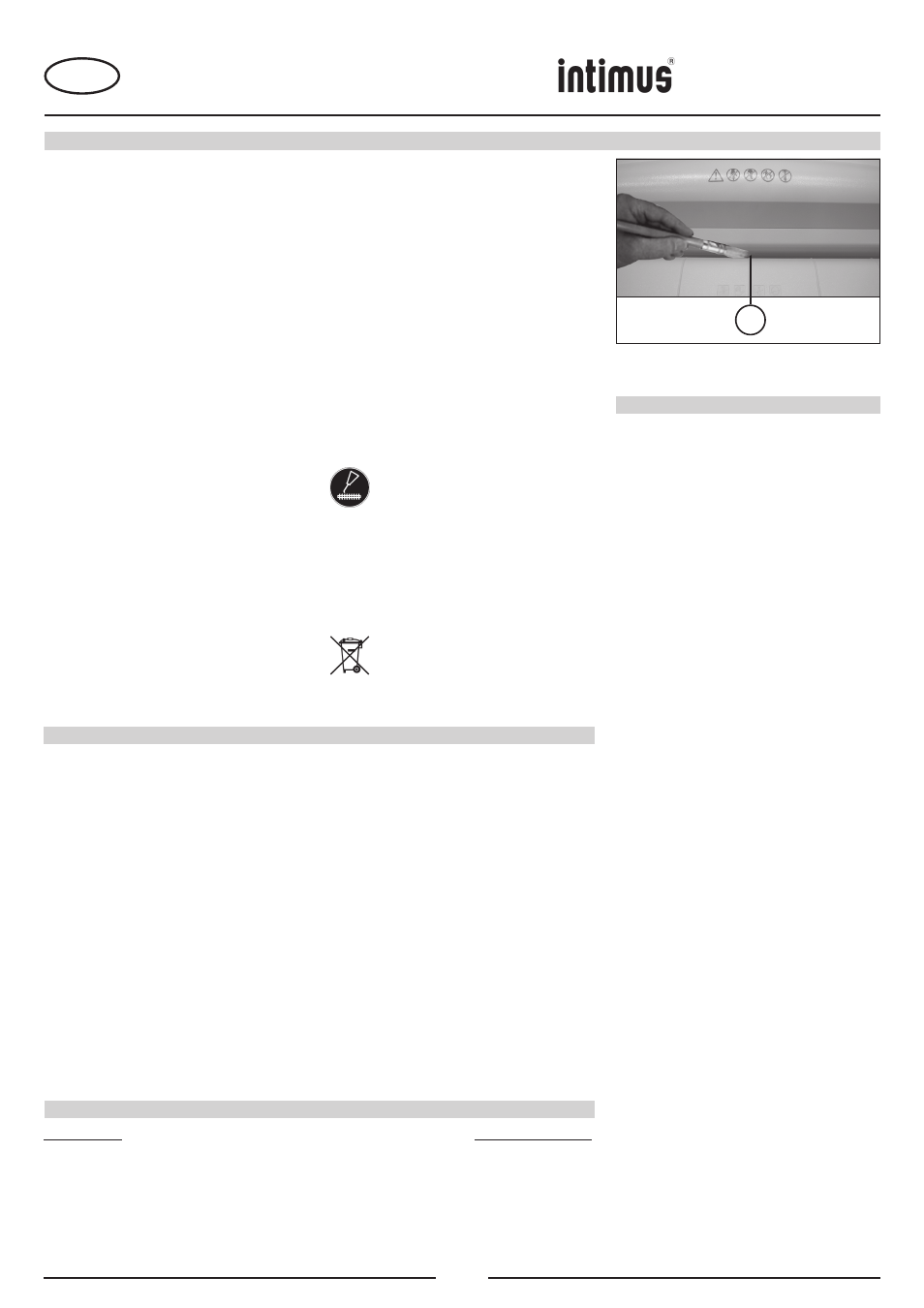

LIMPEZA DAS
CÉLULAS FOTOELECTRICAS (Fig. 5):
Caso algum pedaço de papel fique preso na ranhura
de alimentação (por exemplo, após um congesti-
onamento de papel) é possivel que o aparelho já
não desligue através do dispositivo fotoeléctrico e
fique „ocupado“.
Retire o pedaço de papel e respectivamente limpe
a célula fotoeléctrica, introduzindo no mecanismo
de corte mais uma folha de papel, rebobinando a
máquina ou passando rapidamente com um pincel
por cima dos dois „olhos“ da cécula fotoeléctrica.
MANUTENÇAO - MECANISMO DE CORTE:
(Cross-Cut)
Após cerca de 15 minutos de funcionamento
da máquina mude para modo de retroceder
durante quinze a vinte segundos e borrife
simultaneamente o mecanismo de corte com
o óleo especial que nós fornecemos.
CONSELHO PARA POUPAR ENERGIA:
Observe para que a máquina esteja desligada
durante a noite (accionar o interruptor de pressão
(1) (Fig. 1)).
DISPOSIÇÃO DA MÁQUINA:
Quando jogar a máquina fora, cuide que a
disposição da mesma seja condizente com
as normas de proteção do meio ambiente.
Não disponha partes da máquina ou da
sua embalagem no lixo caseiro.
AVARIAS
BLOQUEIO DE PAPEL NA MÁQUINA:
Caso que se produza um bloqueio por material
aduzido em demasiada quantidade, a máquina
reage da maneira seguinte:
- O equipamento de corte bloqueia, desloca-se
a seguir um pouco para trás (o material é des-
bloqueado), e fica parado.
- O motor é desligado.
- A indicação de controlo (6) (Fig. 1) está ace-
sa.
Proceda da maneira seguinte:
- Accionar brevemente o interruptor de pressão
para a marcha para trás (3) (Fig. 1).
- A indicação de controlo (6) (Fig. 1) apaga-se.
- Retirar o material reconduzido da máquina,
e continuar com a trituração com uma menor
quantidade de papel.
PROTECÇÃO DO MOTOR
O motor pára se estiver sobrecarregado. Desligue
a máquina no interruptor de pressão (1) (Fig. 1).
Após um periodo de arrefecimento de cerca de 15
a 20 minutos (consoante a temperatura da sala)
pode reinicializar a máquina.
VERIFICAR EM CASO DE AVARIA:
Se o aparelho não funcionar, proceda s seguintes
verificações:
- A ficha está ligada corrente?
Tipo de conexão à rede:
Interruptor de rede de 2 polos,
ficha interna de rede,
cabo de rede separado
- O interruptor de pressão (1) está ligado?
- A porta está fechada?
- O recipiente de saida de papel está cheiol?
O recipiente tem que ser esvaziado.
- Há algum congestionamento de papel?
Siga as instruções descritas em „CONGESTI-
ONAMENTO DE PAPEL“.
- O motor está sobrecarregado?
Espere que ele arrefeça e reinicialize a máqui-
na.
Se não se verificar nenhum destes casos, avise
por favor o seu fornecedor especializado.
DADOS TECNICOS
Largura do corte:
452/502/602:
3,8 mm (tiras)
502/602: 5,8 mm (tiras)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC:
3,8X36 mm (Cross-Cut)
502HS/602HS: 0,8x12 mm (Cross-Cut)
502SF/602SF: 0,8x4,5 mm (Cross-Cut)
Produtividade do corte:
452:
15-17 folhas (70g/m 2 )
452CC: 10-12 folhas (70g/m 2 )
502:
3,8 mm:
23-25 folhas (70g/m 2 )
5,8 mm: 31-33 folhas (70g/m 2 )
502CC:
1,9x15 mm:
13-15 folhas (70g/m 2 )
3,8x36 mm: 18-20 folhas (70g/m 2 )
502HS: 8-10 folhas (70g/m 2 )
502SF: 5-6 folhas (70g/m 2 )
602:
3,8 mm:
23-25 folhas (70g/m 2 )
5,8 mm: 27-33 folhas (70g/m 2 )
602CC:
1,9x15 mm:
13-16 folhas (70g/m 2 )
3,8x36 mm: 20-22 folhas (70g/m 2 )
602HS: 8-10 folhas (70g/m 2 )
602SF: 5-6 folhas (70g/m 2 )
Tensão de ligação: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Segurança:
230V/240V/50Hz:
10 A (ociosa)
120V/100V/50/60Hz: 20 A (ociosa)
Largura de trabalho:
452/CC:
405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Nivel de ruido: ca. 54 dB(A)
Potência:
452/CC:
1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Dimensões: (LxPxA):
452/CC:
660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Peso:
452/CC:
ca. 60 kg
502/CC/HS/SF: ca. 41-43 kg
602/CC/HS/SF: ca. 60 kg
ACESSORIOS ESPECIAIS
Fig. 5
Designação N° de encomenda
Saco de plástico, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Saco de plástico, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Frasco de óleo, 125 ml (Cross-Cut) 99943
Armação de alimentação (452CC // 602/CC/HS/SF) 81942
Indicação: No caso de encomendar mais tarde peças dos acessórios especiais e no caso
de necessitar peças de reposição, dirija-se ao seu revendedor especializado.
P
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
