HUOLTO / KONEEN HÄVITTÄMINEN
25
VALOPUOMIN TASAUS:
Mahdollisten toimintohäiriöiden estämiseksi, jotka
voivat aiheutua valon muutoksista syöttöaukossa
(esim. sijoituspaikkaa vaihdettaessa) tai valo-
kennon kulumisesta (naarmuuntuminen), kone
säätsää säännöllisin väliajoin valokennon herk-
kyyden automaatisesti uudelleen tunnistamaan
„normaali“-paperin.
Tämä niin sanottu „tasaus“ voidaan (esim. valo-
puomin tai piirilevyn vaihtamisen jälkeen).
„Säiliö-täynnä“-poiskytkentä ei tällöin saa olla
aktivoitu.
Tässä menetellään seuraavasti:
1. Kone pysäyteään painikkeella (1) ja ovi
avataan.
2. Painetaan painiketta „Taaksepäin-käynti“ (3)
ja pidetään se alaspainettuna.
3. Painetaan painiketta „Käyttövalmis“ (1).
4. Vapauta painike ”taaksepäin-käynti” (3) n. 3
sekunnin kuluttua.
5.
(Tämä toiminto on tehtävä vain Cross-
Cut-malleissa.)
Työnnä ”säiliö täynnä” -poiskytkennän läppä
taakse päin ja pidä sitä taka-asennossa n. 3
sekuntia.
6.
Sulje ovi n. 3 sekunnin kuluttua.
7. Peitetään valopuomi paperipalalla (ei saa työn-
tää leikkuriin asti) ja odetetaan kunnes moottori
käynnistyy.
Tasaus on nyt loppuunsuoritettu. Kone on käyt-
tövalmis.
Huomio: jos liiallinen vieras valo (välitön aurin-
gonpaiste, lamput, spotit jne.) tai virheellinen
menettely häiritsevät tasausta, poistetaan vieraan
valon vaikutus valokennoon ja aloitetaan tasaus
alusta.

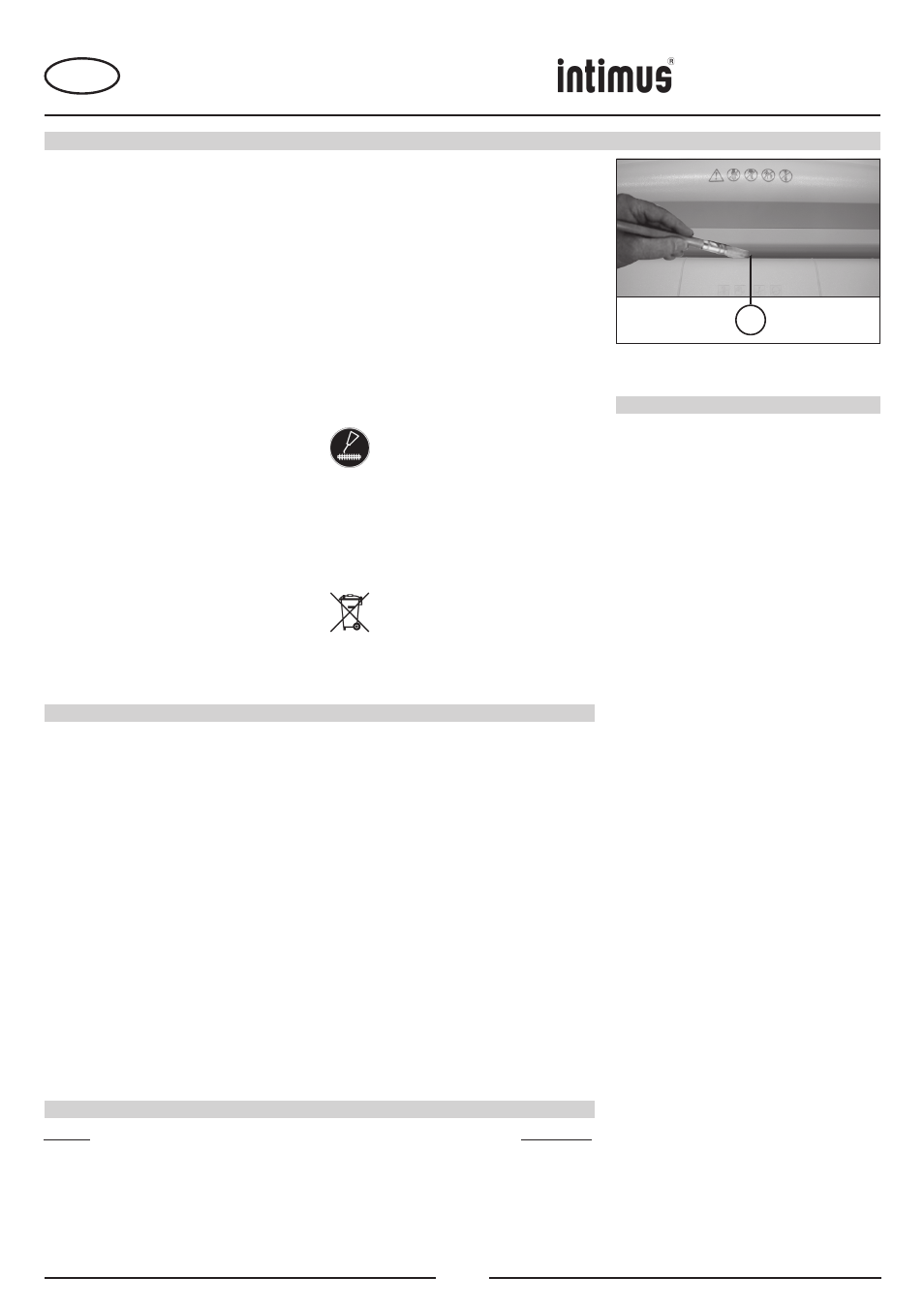

VALOKENNOJEN PUHDISTUS (Kuva 5):
Jos paperinkappaleita jää syöttöaukkoon (esim.
paperiruuhkan jälkeen) on mahdollista ettei kone
enää kytkeydy pois päältä, koska valopuomi on
„varattu“.
Paperinkappaleet voidaan poistaa ja valokenno
puhdistaa syöttämällä leikkuriin uusi paperiarkki tai
kytkemällä se taaksepäinkäyntiin ja puhdistamalla
valokennon kummatkin „silmät“ siveltimellä.
LEIKKURIN HUOLTO:
(Cross-Cut)
Laite kytketään noin 15 minuutin jatkuvan
käytön jälkeen noin 15-20 sekunniksi
taaksepäinkäyntiin ja ruiskutetaan sa-
malla leikkuriin toimituseen kuuluvaa
erikoisöljyä.
ENERGIANSÄÄSTÖVIHJE:
Tarkistetaan, että laite on pysäytetty yön ajaksi
(painetaan painiketta (1) (kuva 1).
KONEEN HÄVITTÄMINEN:
Hävitä kone sen käyttöiän päätyttyä ym
päristönsuojelumääräyksiä noudattaen.
Älä heitä mitään koneen tai pakkauksen
osia talousjätteisiin.
„HAIRIÖ“
„PAPERIRUUHKA KONEESSA“
Jos silppuriin syötetään liikaa paperia, laite reagoi
seuraavasti:
- Silppuri tukkeutuu, käy vähän matkaa taakse-
päin (paperit vapautetaan) ja pysähtyy.
- Moottori sammuu.
- Näytössä palaa valo (6) (kuva 1).
Toimi seuraavasti:
- Aseta kytkin hetkeksi taaksepäinkäynnille (3)
(kuva 1).
- Näytössä vilkkuu valo (6) (kuva 1).
- Poista laitteesta syötetyt paperit ja jatka silppu-
amista pienempinä erinä.
MOOTTORISUOJA:
Kun moottori ylikuormittuu, se pysähtyy. Kytke laite
pois päältä painikkeella (1) (kuva 1).
Kone viodaan käynnistää uudelleen noin 15-20
minuutin jäähtymisajan jälkeen (riippuen ympä-
ristön lämpötilasta).
HÄIRIÖIDEN TARKISTUSLUETTELO:
Ellei laite toimi, on suoritettava seuraavat tar-
kastukset:
- Onko
pistoke liitetty sähköverkkoon?
Verkkoliitäntä: 2-napainen verkkokytkin,
sisäinen verkkopistoke,
erillinen verkkojohto
- Onko
painiketta (1) painettu?
- Onko
ovi suljettu?
- Onko
säiliö täynnä?
Säiliö on tyhjennettäyä.
- Onko laitteessa
paperiruuhka?
Noudata kappaleessa „PAPERIRUUHKA“
annettuja ohjeita.
- Onko
moottori ylikuormitettu?
Odota kunnes se on jäähtynyt ja käynnistä kone
uudelleen.
Ellei tarkistuksesta ole apua, känny alan am-
mattiliikkeen pouleen.
TEKNISET TIEDOT
Leikkuuleveys:
452/502/602:
3,8 mm (liuska)
502/602:
5,8 mm (liuska)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC:
3,8X36 mm (Cross-Cut)
502HS/602HS:
0,8x12 mm (Cross-Cut)
502SF/602SF:
0,8x4,5 mm (Cross-Cut)
Leikkuuteho:
452:
15-17 arkkia (70g/m
2
)
452CC:
10-12 arkkia (70g/m
2
)
502:
3,8 mm:
23-25 arkkia (70g/m
2
)
5,8 mm:
31-33 arkkia (70g/m
2
)
502CC:
1,9x15 mm:
13-15 arkkia (70g/m
2
)
3,8x36 mm:
18-20 arkkia (70g/m
2
)
502HS:
8-10 arkkia (70g/m
2
)
502SF:
5-6 arkkia (70g/m
2
)
602:
3,8 mm:
23-25 arkkia (70g/m
2
)
5,8 mm:
27-33 arkkia (70g/m
2
)
602CC:
1,9x15 mm:
13-16 arkkia (70g/m
2
)
3,8x36 mm:
20-22 arkkia (70g/m
2
)
602HS:
8-10 arkkia (70g/m
2
)
602SF:
5-6 arkkia (70g/m
2
)
Liitäntäjännite:
230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Sulake:
230V/240V/50Hz:
10 A (hidas)
120V/100V/50/60Hz: 20 A (hidas)
Työleveys:
452/CC:
405 mm
502/CC/HS/SF:
260 mm
602/CC/HS/SF:
405 mm
Melutaso:
ca. 54 dB(A)
Teho:
452/CC:
1,1/0,9 kW
502/CC/HS/SF:
1,1/1,5 kW
602/CC/HS/SF:
1,1 kW
Mitat (LxSxK):
452/CC:
660x430x880 mm
502/CC/HS/SF:
490x380x870 mm
602/CC/HS/SF:
660x430x1020 mm
Paino:
452/CC:
ca. 60 kg
502/CC/HS/SF:
ca. 41-43 kg
602/CC/HS/SF:
ca. 60 kg
ERIKOISVARUSTUS
Kuva 5
Nimike
Tilaus-nro.
Muovisäkki, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF)
99977
Muovisäkki, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF)
99952
Öljypullo, 125 ml (Cross-Cut)
99943
Syöttöalusta ATK-paperin (452CC // 602/CC/HS/SF)
81942
Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.
