35
SLO
VZDRŽEVANJE / ODSTRANITEV
NARAVNAVANJE FOTOCELICE:
Da bi se izognili funkcijskim motnjam zaradi spre-
membe svetlobnih razmer na vstopni odprtini
(n.pr. sprememba lokacije) ali zaradi obrabe
fotocelice (prask), stroj samostojno
nastavi
občutljivost fotocelice v rednih časovnih raz-ma-
kih glede prepoznavanja „Normal“ papirja.
To tako imenovano „Naravnavanje“ se lahko tudi
ročno izvede po naslednjem postopku (npr. po
izmenjavi fotocelice ali prevodne plošče).
Pri tem ne sme biti aktivirano „Zaboj poln“-izklop.
Postopajte kot sledi:
1. Stroj izklopite na tipkalnem stikalu (1) in od-
prite vrata.
2. Pritisnite tipkalno stikalo „Pomik nazaj“ (3) in
držite pritisnjeno.
3. Vklopite tipkalno stikalo „Pripravljen za obra-
tovanje“ (1).
4. Po 3 s sprostite tipkalno stikalo „Pomik nazaj“
(3).
5. (ta postopek je potreben samo pri „Modelih
s prečnim rezom“.)
Obrnite pokrov „Zaboj poln“-izklopa nazaj in
v zadnjem položaju pridržite pribl. 3 s.
6. Po pribl. 3 s zaprite vrata.
7. S kosem papirja prekrijte fotocelico (pazite,
da se ne dotaknete rezalnika!) in počakajte,
da se vklopi motor.
Naravnavanje je končano. Stroj je pripravljen za
obratovanje.
Opozorilo: V kolikor je postopek naravnavanja
moten zaradi preveč dodatne svetlobe (direktna
sončna svetloba, svetilka, žarke itd.) ali napač-
nega postopanja, ponovno začnite s postopkom
naravnavanja in pred tem odvrnite fotocelico od
te moteče svetlobe.

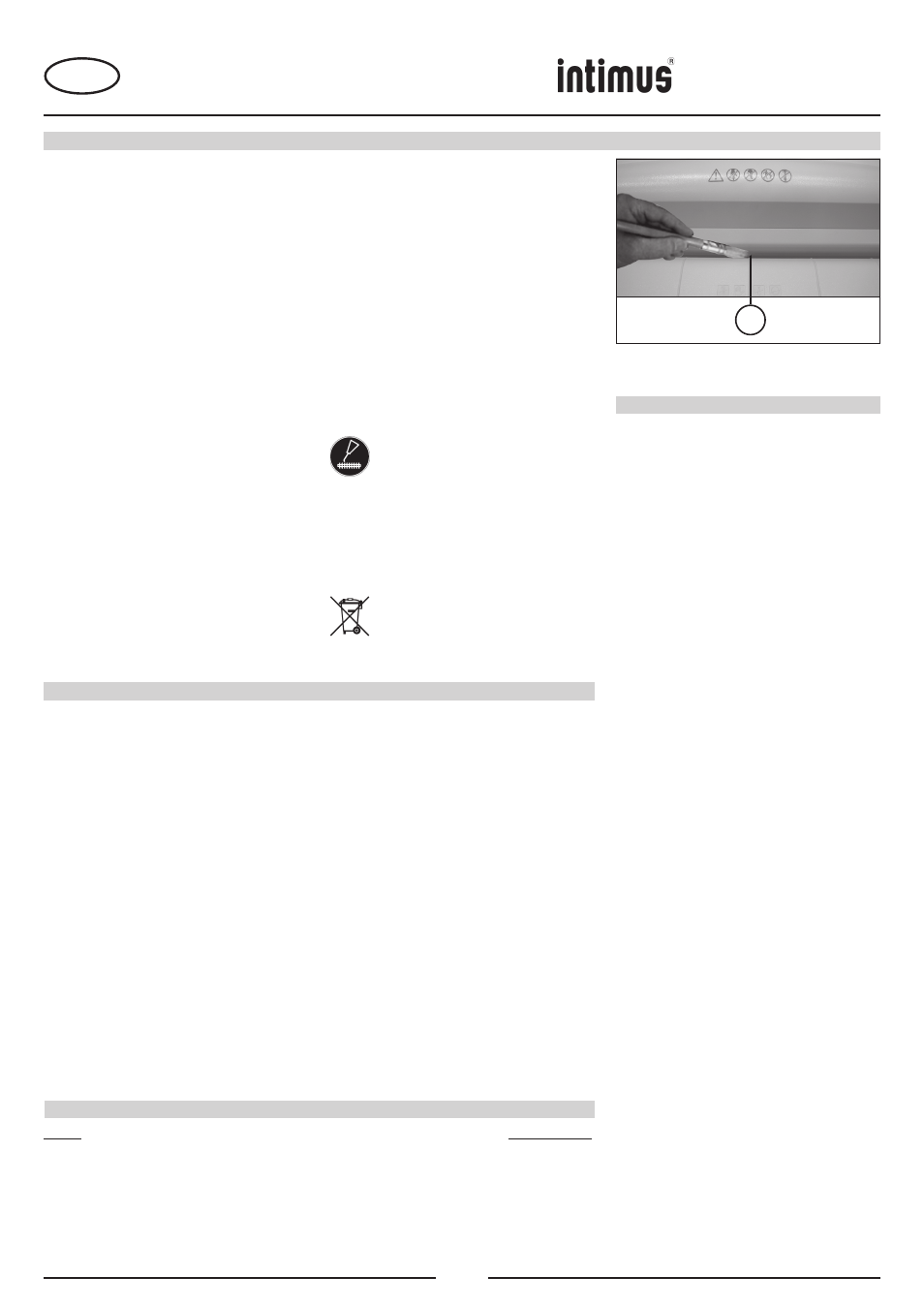

ČIŠČENJE FOTOCELIC (slika 5):
V kolikor ležijo kosi papirja v vstopni zarezi (npr.
po zastoju papirja) je mogoče, da se naprava
zaradi „zavzete“ fotocelice ne ugasne.
Lahko odstranite kose papirja, ozir. očistite foto-
celico, s tem da rezalniku dovedite naslednji
kos papirja ali preklopite stroj v pomik nazaj in
s čopičen na kratko potegnite preko obeh „oči“
fotocelice.
VZDRŽEVANJE REZALNIKA:
(prečni rez)
Kadar stroj neprenehoma obratuje pribl.
15 mi-nut, ga za pribl. 15-20 sekund pre-
klopite v po-mik nazaj in istočasno pršite
nekoliko od prilože-nega specialnega
olja na rezalnik.
NASVET ZA VARČEVANJE Z ENERGIJO:
Pazite, da je naprava ponoči izklopljena (pritis-
nite tipkalno stikalo (1) (slika 1)).
ODSTRANITEV STROJA:
Stroj po koncu njegove življenjske
dobe zmeraj odstranite okolju prijazno.
Nobenega od delov stroja ali embalaže
ne odvrzite v hišne smeti.
TEHNIČNI PODATKI
Širina reza:
452/502/602:
3,8 mm (trak)
502/602:
5,8 mm (trak)
452CC/502CC/602CC: 1,9x15 mm (prečni rez)
502CC/602HS:
3,8x36 mm (prečni rez)
502HS/602CC:
0,8x12 mm (prečni rez)
502SF/602SF:
0,8x4,5 mm (prečni rez)
Rezalna zmogljivost:
452:
15-17 listov (70 g/m
2
)
452CC:
10-12 listov (70 g/m
2
)
502:
3,8 mm:
23-25 listov (70 g/m
2
)
5,8 mm:
31-33 listov (70 g/m
2
)
502CC:
1,9x15 mm:
13-15 listov (70 g/m
2
)
3,8x36 mm:
18-20 listov (70 g/m
2
)
502HS:
8-10 listov (70g/m
2
)
502SF:
5-6 listov (70 g/m
2
)
602:
3,8 mm:
23-25 listov (70 g/m
2
)
5,8 mm:
27-33 listov (70 g/m
2
)
602CC:
1,9x15 mm:
13-16 listov (70 g/m
2
)
3,8x36 mm:
20-22 listov (70 g/m
2
)
602HS:
8-10 listov (70 g/m
2
)
602SF:
5-6 listov (70 g/m
2
)
Priključna napetost:
230 V/50 Hz
240 V/50 Hz
120 V/60 Hz
100 V/50/60 Hz
Zaščita:
230 V/240 V/50 Hz:
10 A (počasno)
120 V/100 V/50/60 Hz:
20 A (počasno)
Širina delovanja:
452/CC:
405 mm
502/CC/HS/SF:
260 mm
602/CC/HS/SF:
405 mm
Hrup:
ca. 54 dB(A)
Zmogljivost:
452/CC:
1,1/0,9 kW
502/CC/HS/SF:
1,1/1,5kW
602/CC/HS/SF:
1,1 kW
Dimenzije (ŠxGxV):
452/CC:
660x430x880 mm
502/CC/HS/SF:
490x380x870 mm
602/CC/HS/SF:
660x430x1020 mm
Teža:
452/CC:
ca. 60 kg
502/CC/HS/SF:
ca. 41–43 kg
602/CC/HS/SF:
ca. 60 kg
SPECIALNA OPREMA
MOTNJA
VPRAŠALNIK PRI MOTNJAH:
V kolikor stroj ne deluje, preverite naslednje
točke:
- ali je
omrežni vtič priklopljen na električno
omrežje?
Vrsta priklopa na omrežje:
2-polno omrežno stikalo,
interni omrežni vtič,
ločen omrežni kabel
- ali je
tipkalno stikalo (1) vklopljeno?
- ali so
vrata zaprta?
- ali je
prestrezalni zabojnik poln?
Zabojnik je potrebno izpraznit.
- ali je v naprav i
zastoj papirja?
Sledite inštrukcijam pri „ZASTOJ PAPIRJA“.
- ali se je
motor preobremenil?
Počakajte, da se ohladi in ga potem ponovno
preklopite.
V kolikor nobena od navedenih točk ne
ustreza za odpravo napake, informirajte
strokovnega trgovca.
ZASTOJ PAPIRJA V NAPRAVI:
Kadar zaradi preveč materiala v stroju nastane
zastoj, stroj na sledeči način reagira:
- Rezalnik blokira, nato se za hip pomakne nazaj
(material se sprosti) in se ustavi.
- Motor se izklopi.
- Kontrolni prikaz (6) (slika 1) se zasveti.
Postopajte kot sledi:
- Na kratko pritisnite tipkalno stikalo za pomik
nazaj (3) (slika 1).
- Kontrolno stikalo (6) (slika 1) ugasne.
- Zavrnjen papir vzemite iz stroja in rezanje
nadaljujte z manjšo količino papirja.
ZAŠČITA MOTORJA:
V kolikor se motor preobremeni, se izklopi. Na
tipkalnem stikalu izklopite napravo (1) (slika 1).
Po času za hlajenje, ki traja pribl. 15-20 minut
(glede na temperaturo prostora) lahko stroj
ponovno vklopite.
Slika 5
Naziv
Naroč. štev.
Plastična vreča, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF)
99977
Plastična vreča, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF)
99952
Steklenička z oljem, 125 ml (prečni rez)
99943
Naprava za dovajanje računalniškega papirja (452CC // 602/CC/HS/SF)
81942
Opomba: Pri dodatnem naročilu delov specialne opreme in pri potrebi po nadomestnih
delih se prosim obrnite na strokovnega trgovca.
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
