27
KONSERWACJA / UTYLIZACJA
USTAWIANIE FOTOKOMÓREK:
Aby wykluczyć możliwe zakłócenia działania wskutek
zmiany warunków oświetlenia na szczelinie wlotowej
(np. zmiana lokalizacji) lub wskutek wyeksploato-
wania się fotokomórki (zarysowania), urządzenie
przeprowadza samoczynnie regularne ustawienia
wrażliwości fotokomórki na rozpoznawanie „normal-
nego“ papieru.
Tak zwana „kompensacja“ może być dokonywana
również ręcznie w opisany poniżej sposób (np. po
wymianie fotokomórki lub płytki przewodzącej).
Nie może być przy tym uaktywniony wyłącznik „Pojem-
nik pełny“. Postępować w następujący sposób:
1. Wyłączyć urządzenie przyciskiem (1) i otworzyć
drzwi.
2. Wcisnąć przycisk „Bieg do tyłu“ (3) i
przytrzymać.
3. Wcisnąć przycisk „Gotowość do pracy“ (1).
4. Puścić przycisk „Bieg do tyłu“ (3) po ok.
3 sekundach.
5. (czynności te są wymagane wyłącznie w modelach
„cross-cut“.)
Odchylić do tyłu klapkę wyłącznika „Pojemnik
pełny“ i przytrzymać w tylnym położeniu przez ok.
3 sekundy.
6. Zamknąć drzwiczki po ok. 3 sekundach.
7. Przykryć fotokomórkę kawałkiem papieru (nie
wprowadzać w mechanizm tnący!) i odczekać, aż
włączy się silnik.
Kompensacja jest zakończona. Urządzenie jest
gotowe do pracy.
Wskazówka: Jeśli przebieg kompensacji zostałby
zakłócony przez zbyt dużą ilość światła (bezpośrednie
działanie promieni słonecznych, lampy, promienniki
itd.) lub niepoprawny sposób postępowania, odsunąć
obce źródło światła od fotokomórki i rozpocząć
kompensację od początku.

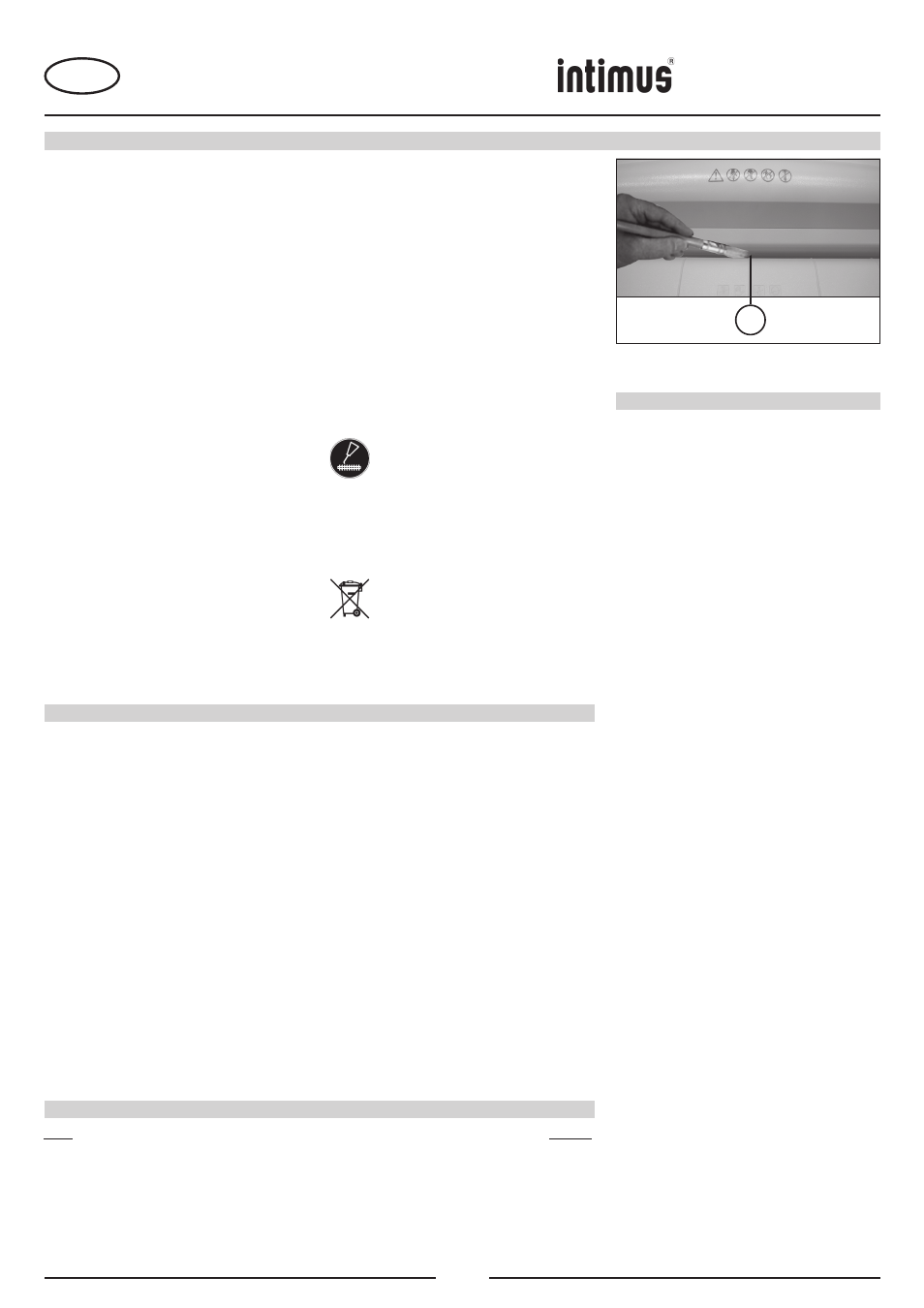

CZYSZCZENIE FOTOKOMÓRKI (rys. 5):
Jeśli kawałki papieru zatrzymałyby się w szczelinie
mechanizmu tnącego (np. w wyniku zatoru papieru)
możliwa jest sytuacja, że urządzenie nie zostanie
wyłączone przez „uruchomioną“ bramkę świetlną.
Można usunąć kawałki papieru lub wyczyścić
fotokomórkę poprzez włożenie w szczelinę mechaniz-
mu tnącego kolejnej kartki papieru lub włączenie pracy
urządzenia do tyłu, następnie wytarcie pędzelkiem obu
elementów fotokomórki.
KONSERWACJA MECHANIZMU TNĄCEGO:
(cinki skośne)
Po ok. 15 minutach pracy ciągłej włączyć
mechanizm na ok. 15-20 sekund na ruch
do tyłu i jednocześnie spryskać mechanizm
dołączonym, specjalnym olejem.
PORADA DO OSZCZĘDNOŚCI ENERGII:
Zwrócić uwagę na to, aby urządzenie było wyłączone
na noc. Ustawić przełącznik funkcyjny (1) (rys. 1).
UTYLIZACJA MASZYNY:
Po upłynięciu okresu użytkowania maszynę
należy zutylizować w sposób nieszkodliwy
dla środowiska. Nie wyrzucać części
maszyny lub opakowania razem z odpadami
i śmieciami z gospodarstw domowych.
DANE TECHNICZNE
Szerokość cięcia:
452/502/602: 3,8 mm (paski)
502/602: 5,8 mm (paski)
452CC/502CC/602CC: 1,9x15 mm
(cinki skośne)
502CC/602CC: 3,8x36mm
(cinki skośne)
502HS/602HS: 0,8x12 mm
(cinki skośne)
502SF/602SF: 0,8x4,5 mm
(cinki skośne)
Wydajność cięcia:
452: 15-17 kartek (70g/m 2 )
452CC: 10-12 kartek (70g/m 2 )
502:
3,8 mm: 23-25 kartek (70g/m 2 )
5,8 mm: 31-33 kartek (70g/m 2 )
502CC:
1,9x15 mm: 13-15 kartek (70g/m 2 )
3,8x36 mm: 18-20 kartek (70g/m 2 )
502HS: 8-10 kartek (70g/m 2 )
502SF: 5-6 kartek (70g/m 2 )
602:
3,8 mm: 23-25 kartek (70g/m 2 )
5,8 mm: 27-33 kartek (70g/m 2 )
602CC:
1,9x15 mm: 13-16 kartek (70g/m 2 )
3,8x36 mm: 20-22 kartek (70g/m 2 )
602HS: 8-10 kartek (70g/m 2 )
602SF: 5-6 kartek (70g/m 2 )
Napięcie przyłączowe: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Bezpiecznik:
230V/240V/50Hz: 10 A (inercyjny)
120V/100V/50/60Hz: 20 A (inercyjny)
Szerokość robocza:
452/CC: 405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Poziom szumu
roboczego: ok. 54 dB(A)
Osiągi:
452/CC: 1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Wymiary (SxGxW):
452/CC: 660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Ciężar:
452/CC: ok. 60 kg
502/CC/HS/SF: ok. 41–43 kg
602/CC/HS/SF: ok. 60 kg
AKCESORIA
ZAKŁÓCENIE PRACY
LISTA KONTROLNA W RAZIE ZAKŁÓCENIA:
W razie wystąpienia zakłócenia pracy urządzenia,
należy sprawdzić następujące punkty:
- czy wtyczka sieciowa jest podłączona do
sieci?
Rodzaj przyłącza sieciowego:
2-biegunowy przełącznik sieciowy,
wewnętrzna wtyczka sieciowa,
oddzielny kabel sieciowy
- czy przycisk (1) jest włączony?
- czy drzwiczki są zamknięte?
- czy pojemnik na ścinki jest pełny?
Pojemnik musi być opróżniony.
- czy w urządzeniu wystąpił zator papieru?
Postępować zgodnie z instrukcją, punkt „ZA-
TOR PAPIERU“.
- czy silnik jest przeciążony?
Odczekać do momentu ochłodzenia silnika i
ponownie uruchomić go.
Jeśli żaden z powyższych punktów nie odpo-
wiada zaistniałemu zakłóceniu, zawiadomić
punkt sprzedaży urządzenia.
ZATOR PAPIERU W URZĄDZENIU:
Jeśli zator spowodowała zbyt duża ilość materiału
w szczelinie, urządzenie reaguje w następujący
sposób:
- Mechanizm tnący blokuje się, pracuje
następnie chwilę w ruchu do tyłu (materiał
wychodzi z mechanizmu tnącego) i zatrzymuje
się.
- Silnik wyłącza się.
- Włącza się kontrolka (6) (rys. 1).
Postępować w następujący sposób:
- Krótko wcisnąć przycisk biegu do tyłu (3)
(rys. 1).
- Kontrolka (6) (rys. 1) wyłączy się.
- Wyciągnąć cofnięte dokumenty z urządzenia
i kontynuować niszczenie z mniejszą ilością
papieru.
STYCZNIK OCHRONNY SILNIKA:
W razie przeciążenia silnika nastąpi jego
wyłączenie. Wyłączyć urządzenie przyciskiem
(1) (rys. 1).
Po czasie schłodzenia ok. 15-20 minut (zależnie
od temperatury w pomieszczeniu), można po-
nownie włączyć urządzenie.
rys. 5
Opis Nr kat.
Worek plastikowy, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Worek plastikowy, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Buteleczka z olejem, 125 ml (cross-cut) 99943
Przyrząd doprowadzający do papieru komputerowego (452CC // 602/CC/HS/SF) 81942
Wskazówka: W przypadku dodatkowego zamówienia akcesoriów lub części zamiennych proszę
zwrócić się do punkt sprzedaży.
PL
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
