33
SK
ÚDRŽBA / LIKVIDÁCIA
VYLADENIE SVETELNEJ ZÁVORY:
Aby sa zabránilo možným poruchám funkcií v
dôsledku zmien svetelných pomerov na vstup-
nom otvore (napr. zmenou polohy umiestnenia),
alebo opotrebením fotobunky (škrabance), stroj
samoatatne v pravidelných časových intervaloch
nanovo nastavuje citlivosť svetelnej závory
so zreteľom na spoznávanie „normálneho“
papiera.
Toto takzvané „vyladenie“ sa môže vykonať aj
manuálne podľa nasledovne popísaného pos-
tupu (napr. po výmene svetelnej závory alebo
platne plošných spojov).
Vypnutie „Nádoba plná“ nesmie byť pri tom
aktivované. Postupujte nasledovne:
1. Vypnite stroj tlačidlovým spínačom (1) a ot-
vorte dvere.
2. Stlačte tlačidlový spínač „Spätný chod“ (3) a
držte ho stlačený.
3. Zapnite tlačidlový spínač „Pripravený na pre-
vádzku“ (1).
4. Po cca 3 s povolte tlačidlový spínač „Spätný
chod“ (3).
5. (Tento postup je potrebný len pri modeloch
„Cross-Cut“.)
Vyklopte príklop vypnutia „Nádoba plná“ doz-
adu a podržte ho cca 3 s v zadnej polohe.
6. Po cca 3 sekundách zavrite dvere.
7. Zakryte svetelnú závoru kúskom papiera
(dbajte na to, aby ste ho nevsunuli až do
rezacieho mechanizmu!) a počkajte kým sa
zapne motor.
Vyladenie je hotové. Stroj je pripravený na
prevádzku.
Upozornenie: Ak bol proces vyladenia rušený
dopadom priveľkého množstva cudzieho svetla
(priame slnečné svetlo, lampy, žiariče atď.),
alebo nesprávnym postupom, zabráňte dopadu
cudzieho svetla na svetelnú závoru a zopakujte
vyladenie od začiatku.

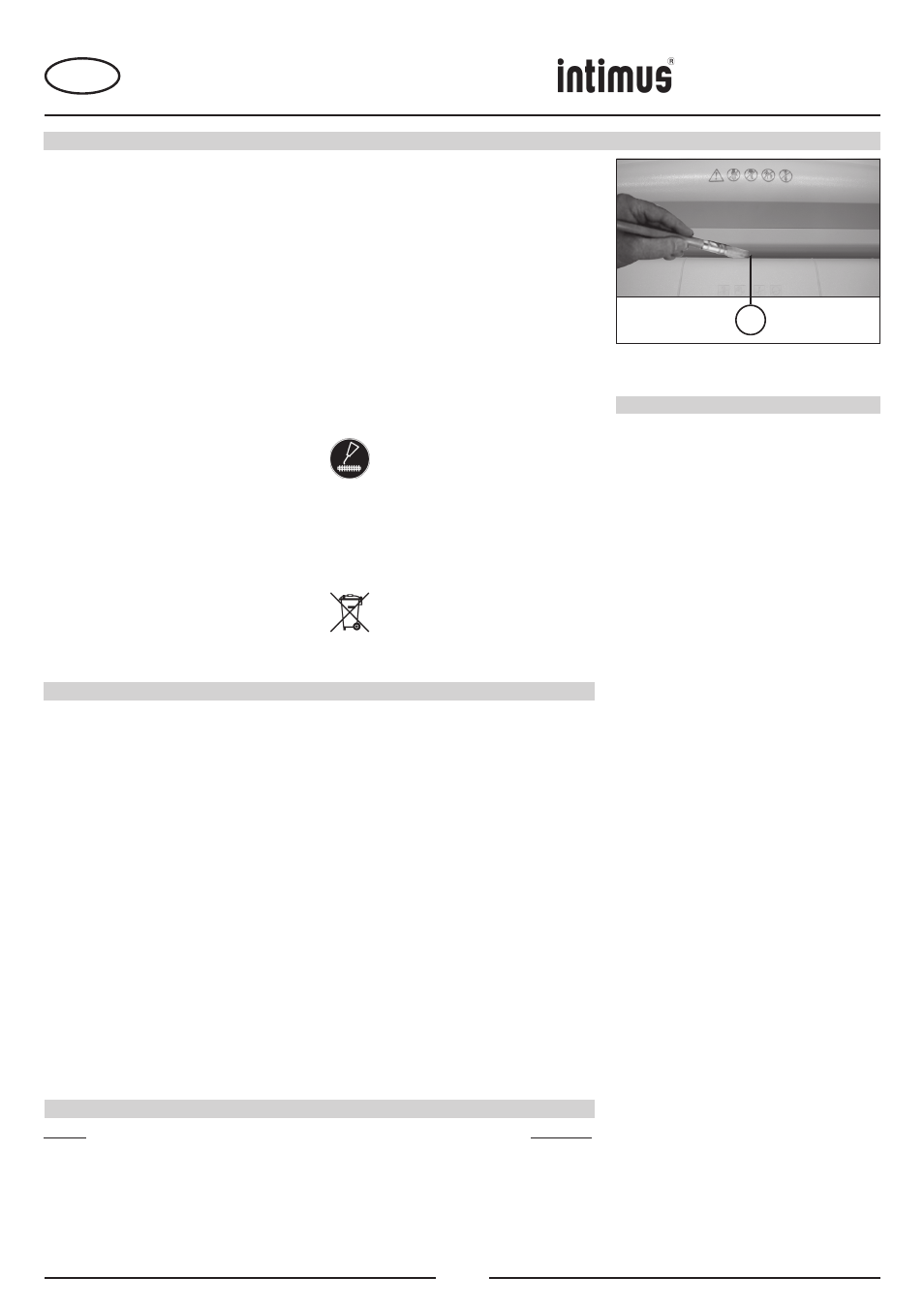

ČISTENIE FOTOBUNIEK (obr. 5):
Ak ostanú kúsky papiera vo vstupnej drážke
(napr. po zasekávaní papiera) môže sa stať, že
sa stroj v dôsledku „obsadenej“ svetelnej závory
nevypne.
Kúsky papiera môžete odstrániť, resp. fotobunku
vyčistiť, ak vsuniete do rezacieho mechanizmu
ďalší list papiera, alebo ak zapnete stroj do
spätného chodu a utriete štetcom obe „oči“
fotobunky.
ÚDRŽBA REZACIEHO MECHANIZMU:
(Cross-Cut)
Po cca 15 minútach trvalej prevádzky
prepnite stroj do spätného chodu na cca
15-20 sekúnd a zároveň rozstriekajte
trocha zo spolu dodaného špeciálneho
oleja na rezací mechanizmus.
RADA NA ÚSPORU ENERGIE:
Dbajte na to, aby bol prístroj cez noc vypnutý
(stlačte tlačidlový spínač (1) (obr. 1)).
LIKVIDÁCIA ZARIADENIA:
Likvidujte zariadenia na konci jeho
životnosti v zmysle predpisov pre ochranu
životného prostredia. V žiadnom prípade
nevyhadzujte časti tohto zariadenia
alebo obalu do domového odpadu.
TECHNICKÉ ÚDAJE
Šírka rezu:
452/502/602: 3,8 mm (prúžok)
502/602: 5,8 mm (prúžok)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC: 3,8x36 mm (Cross-Cut)
502HS/602HS: 0,8x12 mm (Cross-Cut)
502SF/602SF: 0,8x4,5 mm (Cross-Cut)
Rezný výkon
452: 15-17 listov (70g/m 2 )
452CC: 10-12 listov (70g/m 2 )
502:
3,8 mm: 23-25 listov (70g/m 2 )
5,8 mm: 31-33 listov (70g/m 2 )
502CC:
1,9x15 mm: 13-15 listov (70g/m 2 )
3,8x36 mm: 18-20 listov (70g/m 2 )
502HS: 8-10 listov (70g/m 2 )
502SF: 5-6 listov (70g/m 2 )
602:
3,8 mm: 23-25 listov (70g/m 2 )
5,8 mm: 27-33 listov (70g/m 2 )
602CC:
1,9x15 mm: 13-16 listov (70g/m 2 )
3,8x36 mm: 20-22 listov (70g/m 2 )
602HS: 8-10 listov (70g/m 2 )
602SF: 5-6 listov (70g/m 2 )
Prípojné napätie: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Predradená poistka:
230V/240V/50Hz: 10 A (pomalá)
120V/100V/50/60Hz: 20 A (pomalá)
Pracovná šírka:
452/CC: 405 mm
502/CC/HS/SF: 260 mm
602/CC/HS/SF: 405 mm
Hladina hluku: cca 54 dB(A)
Výkon:
452/CC: 1,1/0,9 kW
502/CC/HS/SF: 1,1/1,5 kW
602/CC/HS/SF: 1,1 kW
Rozmery (ŠxHxV):
452/CC: 660x430x880 mm
502/CC/HS/SF: 490x380x870 mm
602/CC/HS/SF: 660x430x1020 mm
Hmotnosť:
452/CC: cca 60 kg
502/CC/HS/SF: cca 41–43 kg
602/CC/HS/SF: cca 60 kg
ŠPECIÁLNE PRÍSLUŠENSTVO
PORUCHA
KONTROLNÁ LISTINA PRI PORUCHÁCH:
Ak prístroj nefunguje, skontrolujte nasledujúce
body:
- je
sieťový konektor napojený na sieť?
Druh sieťovej prípojky:
2-pólový sieťový vypínač,
interný sieťový konektor,
separátny sieťový kábel
- je zapnutý tlačidlový spínač (1)?
- sú zatvorené dvere?
- je plná zberná nádoba?
Nádoba sa musí vyprázdniť.
- došlo v prístroji ku
zasekávaniu papiera?
Postupujte podľa inštrukcií pre „ZASEKÁVANIE
PAPIERA“.
- bol preťažený motor?
Počkajte kým sa schladí a potom motor znovu
zapnite.
Ak sa žiadnou z uvedených príčin porucha
nezistí, informujte prosím Vášho odborného
dodávateľa.
ZASEKÁVANIE PAPIERA V PRÍSTROJI:
Ak dôjde vsunutím priveľkého množstva mate-
riálu k zasekávaniu papiera, stroj reaguje nasle-
dovne:
- Rezací mechanizmus blokuje, potom sa poh-
ne nakrátko do spätného chodu (materiál sa
uvoľní) a zastane.
- Motor sa vypne.
- Kontrolná indikácia (6) (obr. 1) sa rozsvieti.
Postupujte nasledovne:
- Stlačte nakrátko tlačidlový spínač pre spätný
chod (3) (obr. 1).
- Kontrolná indikácia (6) (obr. 1) zhasne.
- Vyberte zo stroja vysunuté dokumenty a pok-
ra-čujte v rozkúskovaní s menším množstvom
papiera.
OCHRANA MOTORA:
V prípade preťaženia sa motor vypne. Vypnite
prístroj tlačidlovým spínačom (1) (obr. 1).
Po cca 15-20 minútach ochladenia (v závislosti
od teploty miestnosti) môžete prístroj znovu
uviesť do činnosti.
Obr. 5
Názov Obj.-čís.
Vrece z umelej hmoty, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF) 99977
Vrece z umelej hmoty, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF) 99952
Olejová fľaša, 125 ml (Cross-Cut) 99943
Vsúvacie zariadenie pre počítačový papier (452CC // 602/CC/HS/SF) 81942
Upozornenie: Pri doobjednávaní častí špeciálneho príslušenstva a v prípade potreby
náhradných dielov sa prosím obráťte na Vášho odborného dodávateľa.
452 452CC 502 502CC 502HS 502SF 602 602CC 602HS 602SF
