VEDLIKEHOLD / DEPONERING
21
USTERING AV LYSSKRANKEN:
For å utelukke mulige funksjonsfeil på grunn av
forandringer i lysforholdene ved innføringsåp-
ningen (f. eks. ved å skifte sted for plassering),
eller på grunn av slitasje på fotocellen (riper), blir
lysskrankens folsomhet med regelmessige mel-
lomrom automatisk innstilt på nytt av maskinen
selv for registrering av „normalt“ papir.
Denne såkalte „justeringen“ kan til enhver tid også
gjennomføres mauelt i henhold til fremgangsmåten
som er beskrevet nedenfor (f.eks. etter utskifting
av lysskranken eller kretskortet).
„Beholder full“-utkoblingen må da ikke være
aktivert.
Gå frem på følgende måte:
1. Slå av maskinen med trykkbryteren (1) og åpne
døren.
2. Trykk på trykkbryteren „Retur“ (3) og hold den
inntrykt.
3. Slå på trykkbryteren „Driftsklar“ (1).
4. Slipp ut trykkbryteren „Retur“ (3) etter ca. 3
sek.
5. (Denne fremgangsmåten kreves bare for Cross-
Cut-modellene.)
Sving klaffen for „Beholder full“-utkoblingen
bakover, og hold den i bakre stilling i ca. 3
sek.
6. Lukk døren etter ca. 3 sek.
7. Dekk til lysskranken med et stykke papir (ikke
før det frem til skjæreapparatet!) og vent til
motoren starter.
Justering er avsluttet. Maskinen er driftsklar.
Henvisning: Hvis justeringen skulle være påvir-
ket av fremmed lys (direkte solstråling, lamper,
spots osv.) eller som følge av feil fremgangsmåte,
avskjerm fremmed lys fra lysskranken og begynn
justeringen på nytt.

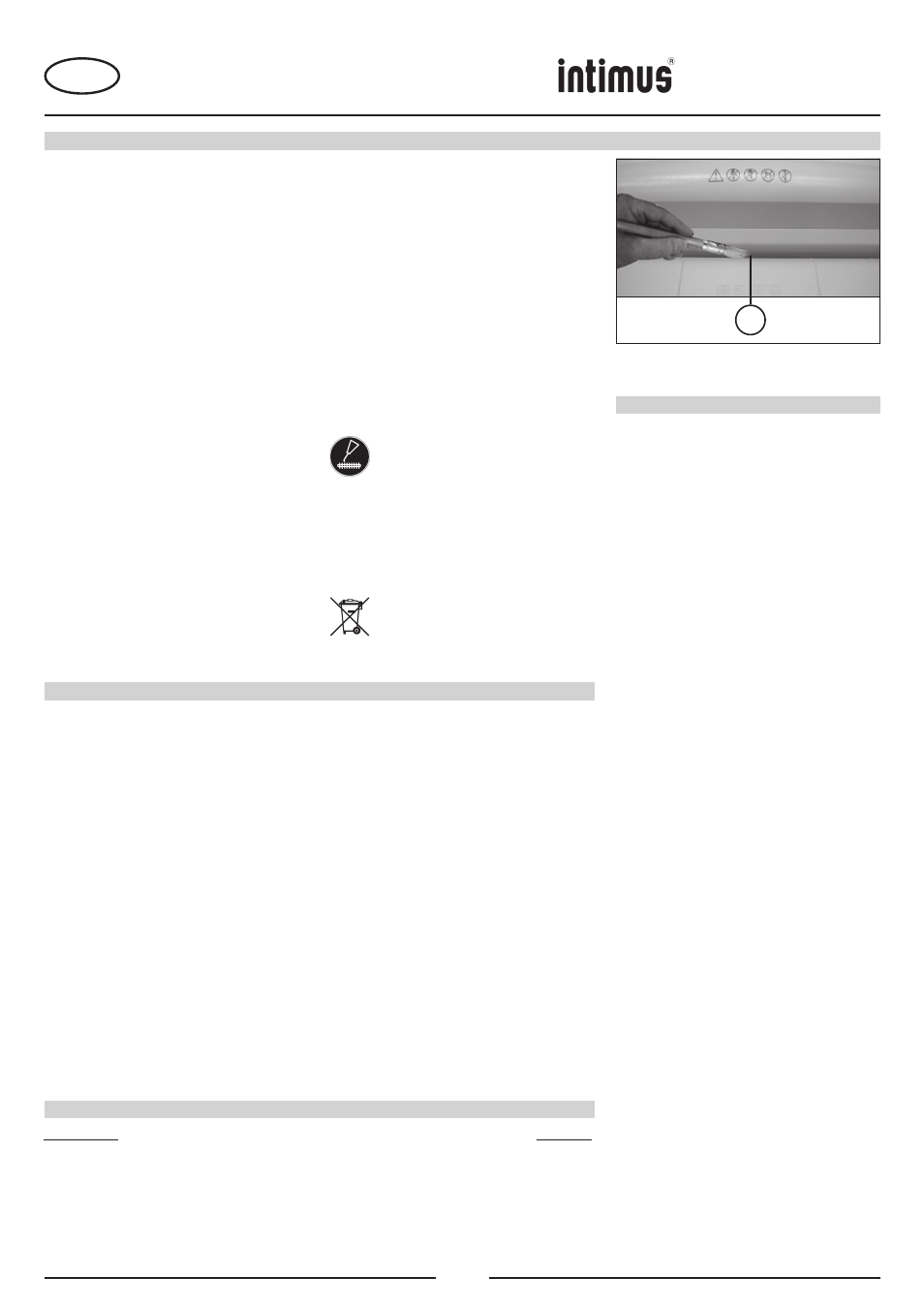

RENGJØRING AV FOTOCELLENE (Ill. 5):
Hvis papirbiter er blitt liggende i innføringsåpningen
(f.eks. etter en papiropphopning), er det mulig
at maskinen ikke kobler ut fordi lysskranken er
„tildekket“.
Du kan fjerne papirbitene, hhv. rengjøre fotocellen,
ved å føre et ekstra ark papir hen til skjæreap-
paratet, eller koble om maskinen på returkjøring
og viske lett over de to „øynene“ pA fotocellen
med en pensel.
VEDLIKEHOLD AV SKJÆREAPPARATET:
(Cross-Cut)
Etter ca. 15 minutters uavbrutt drift kobler
du maskinen over på returkjøring i ca.
15-20 sekunder. Samtidig sprøyter du
litt av spesial.oljen - som er vedlagt - på
skjæreapparatet.
TIPS FOR ENGERGISPARING:
Sørg for at maskinen er avslått over natten. (Slå
av med trykkbryteren (1)(ill. 1).
DEPONERING AV MASKINEN:
Ta hensyn til miljøet når maskinen
deponeres etter at den er utbrukt. Ikke
kast deler av maskinen eller emballasjen
i husholdningsavfallet.
FUNKSJONSFEIL
PAPIROPPHOPNING I APPARATET:
Dersom det blir matet inn for mye papir slik at det
hoper seg opp, reagerer maskinen som følger:
- Skjæreapparatet blokkeres, går deretter et
lite stykke bakover (materialet blir frigjort) og
stopper.
- Motoren slås av.
- Kontroll-displayet (6), (Ill. 1) lyser.
Gå frem som følger:
- Trykk et øyeblikk på trykkbryteren for bakover-
kjøring (3), (Ill. 1).
- Kontroll-displayet (6), (Ill. 1) slukner.
- Ta papiret som er ført tilbake, ut av maskinen.
Fortsett makuleringen med mindre papir-meng-
de.
MOTORBESKYTTELSE:
Hvis motoren blir overbelastet, kobles den ut. Slå
av apparatet med trykkbryteren (1)(ill. 1).
Etter en nedkjølingsstid på ca. 15-20 minutter
(alt etter romtemperatur) kan du starte maskinen
igjen.
SJEKKLISTE VED FUNKSJONSFEIL:
Hvis maskinen ikke fungerer, så kontroller føl-
gende punkter:
- er
nettstøpslet tilsluttet nettet?
Type nettilkopling: 2-polet hovedbryter,
intern nettplugg,
separat nettkabel
- er
trykkbryteren (1) aktivert?
- er
døren lukket?
- er
oppsamlingsbeholderen full?
Beholderen må tømmes.
- er det
papiropphopning i maskinen?
Følg instruksjonene for “PAPIROPPHOP-
NING“.
- har
mtoren vært overbelastet?
Vent til den er nedkjølt og start igjen
Ta kontakt med forhandleren hvis av disse
kontrollpunktene slår til.
TEKNISKE DATA
Skjærebrede:
452/502/602:
3,8 mm (strimler)
502/602:
5,8 mm (strimler)
452CC/502CC/602CC: 1,9x15 mm (Cross-Cut)
502CC/602CC:
3,8X36 mm (Cross-Cut)
502HS/602HS:
0,8x12 mm (Cross-Cut)
502SF/602SF:
0,8x4,5 mm (Cross-Cut)
Skjæreeffekt:
452:
15-17 ark (70g/m
2
)
452CC:
10-12 ark (70g/m
2
)
502:
3,8 mm:
23-25 ark (70g/m
2
)
5,8 mm:
31-33 ark (70g/m
2
)
502CC:
1,9x15 mm:
13-15 ark (70g/m
2
)
3,8x36 mm:
18-20 ark (70g/m
2
)
502HS:
8-10 ark (70g/m
2
)
502SF:
5-6 ark (70g/m
2
)
602:
3,8 mm:
23-25 ark (70g/m
2
)
5,8 mm:
27-33 ark (70g/m
2
)
602CC:
1,9x15 mm:
13-16 ark (70g/m
2
)
3,8x36 mm:
20-22 ark (70g/m
2
)
602HS:
8-10 ark (70g/m
2
)
602SF:
5-6 ark (70g/m
2
)
Tilslutningsspenning:
230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
For-sikring:
230V/240V/50Hz:
10 A (treg)
120V/100V/50/60Hz: 20 A (treg)
Arbeidsbredde:
452/CC:
405 mm
502/CC/HS/SF:
260 mm
602/CC/HS/SF:
405 mm
Støynivå:
ca. 54 dB(A)
Effekt:
452/CC:
1,1/0,9 kW
502/CC/HS/SF:
1,1/1,5 kW
602/CC/HS/SF:
1,1 kW
Dimensjoner (BxDxH):
452/CC:
660x430x880 mm
502/CC/HS/SF:
490x380x870 mm
602/CC/HS/SF:
660x430x1020 mm
Vekt:
452/CC:
ca. 60 kg
502/CC/HS/SF:
ca. 41-43 kg
602/CC/HS/SF:
ca. 60 kg
SPESIALTILBEHØR
Ill. 5
Betegnelse
Best.-nr.
Plastpose, 440 x 330 x 950 x 0,05 mm (502/CC/HS/SF)
99977
Plastpose, 600 x 500 x 1000 x 0,05 mm (452CC // 602/CC/HS/SF)
99952
Liten oljeflaske, 125 ml (Cross-Cut)
99943
Matestativ EDB-Papir (452CC // 602/CC/HS/SF)
81942
NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved
behov for reservedeler.
