Contrôleur de débit 8039
4
1
3
2
5
+ -
24 V=
L N
1
2
3
8039
250 VAC
1A 3A
4
1
3
2
5
+ -
24 V=
L N
1
2
3
8039
250 VAC
1A
3A

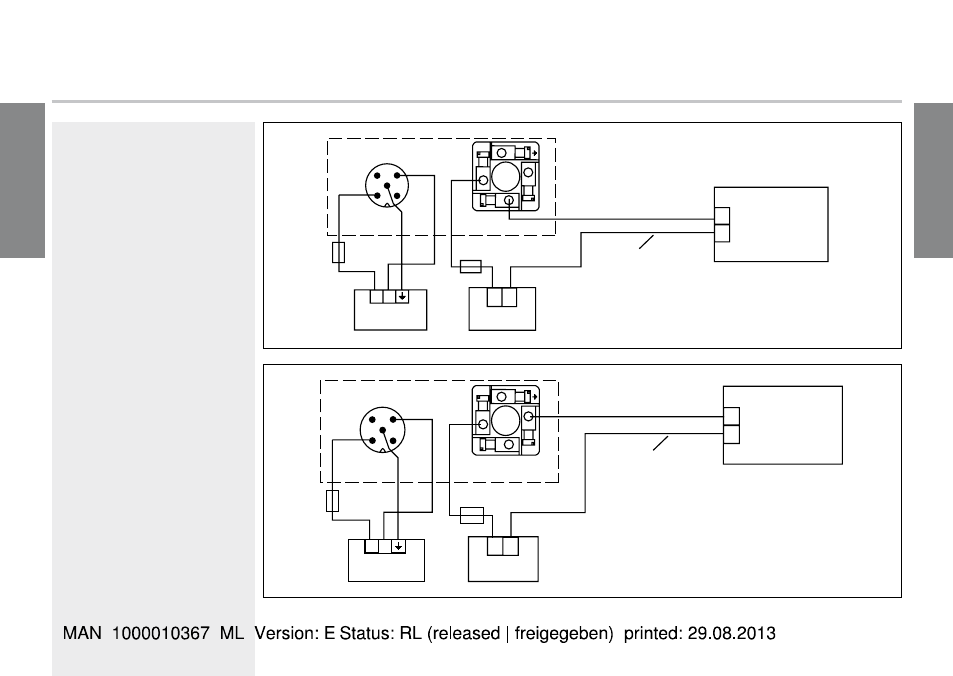

Connexion NO,
Normalement Ouvert :
contrôleur 8039
(version relais)
et une électrovanne.
Connexion NF,
Normalement
Fermé :
contrôleur 8039
(version relais)
et une électrovanne.
aNNExEs
Circuit de
protection *
Circuit de
protection *
* L’utilisateur doit installer
un limiteur de tension en
fonction de la charge choisie,
par ex. un connecteur
EN 175301-803 avec varis-
tor intégré.
Electrovanne
(ou alarme)
250 VAC,
3A max.
Electrovanne
(ou alarme)
250 VAC,
3A max.
