8039
1
FRANCAIS
FRANCAIS
NPN
0 V
V+
V+
IN
0 V
(*)
Capteur
Récepteur
Charge
L'embase M12 est orientable :
Désserrer le contre-écrou. Tourner l'embase jusqu’à la position souhaitée, de 360° max. pour
ne pas tordre les câbles à l’intérieur du boîtier. Resserrer le contre-écrou à l’aide d’une clé en
maintenant l'embase dans la position souhaitée.
sécurité de fonctionnement
Lorsque la tension aux bornes du relais est supérieure à 24 V et que les
connecteurs ne sont pas enfichés et vissés correctement, il y a risque
d‘électrocution.
Vérifiez toujours les connecteurs avant la mise sous tension pour assurer
un fonctionnement sûr de l‘appareil.

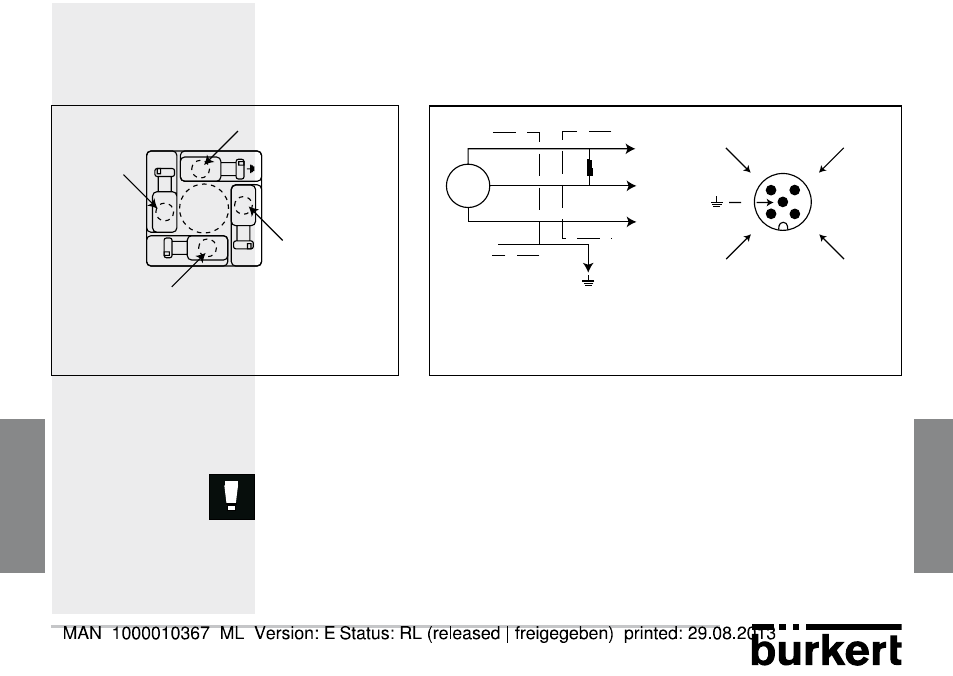

4.3. Version avec sortie relais et sortie fréquence
Câblage de l'embase m12
(alimentation 12-30 VdC et sortie fréquence)
Commun
Non connecté
Normalement
Fermé
Normalement Ouvert
Fréquence
Non connecté
(*)
(*) Terre fonctionnelle
sortie fréquence
Sortie
Fréq.
1
3
2
4
5
3
1
2
0 VDC
V+
(12-30 VDC)
Câblage de l'embase
en 175301-803 en sortie relais
