59
Systèmededosage(Enoption)
Commande (1)

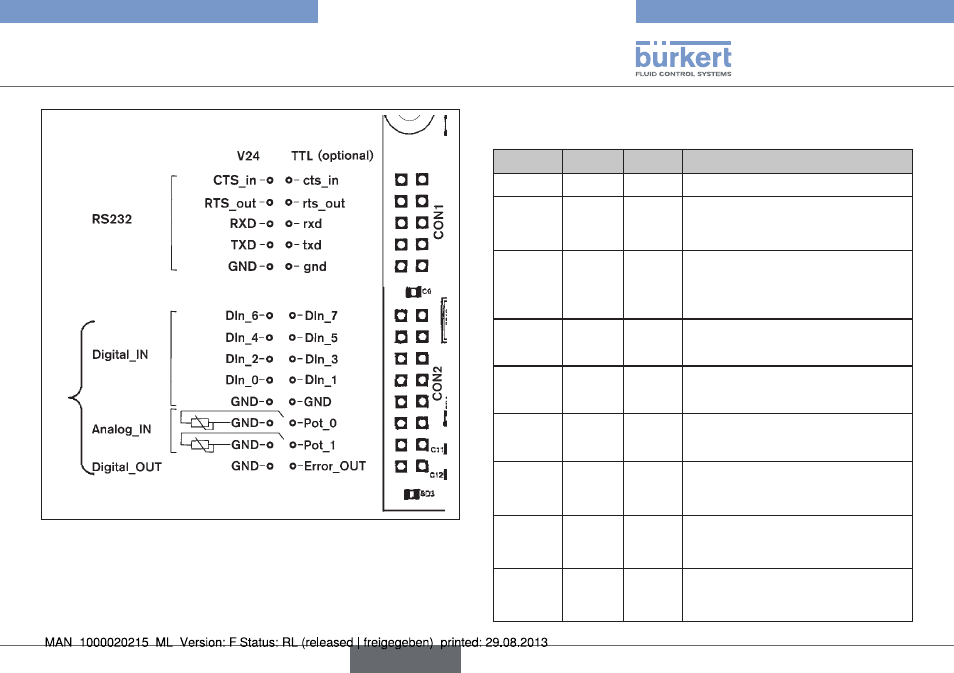

Affectation matériel : Commande / Unité de dosage Fig. 10:
commande (1) de l’unité de dosage en fonction des fréquences
de commande préconfigurées
broche type etat Signification
Error_OUT Sortie high Erreur matériel, arrêt en cas de surchauffe
Dln_0 Entrée open Z0 : Commande avec l'interface sérielle,
les deux unités de dosage sont en veille
après activation
Dln_1 Entrée open
Dln_0 Entrée Ground Z1 : Commande avec l'interface sérielle,
les deux unités de dosage démarrent
après activation avec des paramètres
par défaut (si configurés)
Dln_1 Entrée open
Dln_0 Entrée open
Z2 : Commande avec PIN Dln_2 à
Dln_7 (entrées numériques)
Dln_1 Entrée Ground
Dln_0 Entrée Ground
Z3 : Commande avec PIN Pot_0 et
Pot_1 (entrées analogiques)
Dln_1 Entrée Ground
Dln_2 Entrée open
Si Z2 : Unité de dosage 1 arrêt
Dln_3 Entrée open
Don_2 Entrée Ground Si Z2 : L'unité de dosage 1 fonctionne à
sa fréquence 1 préconfigurée
(si configurée)
Dln_3 Entrée open
Dln_2 Entrée open Si Z2 : L'unité de dosage 1 fonctionne à
sa fréquence 2 préconfigurée
(si configurée)
Dln_3 Entrée Ground
Dln_2 Entrée Ground Si Z2 : L'unité de dosage 1 fonctionne à
sa fréquence 3 préconfigurée
(si configurée)
Dln_3 Entrée Ground
Type 7616
français
