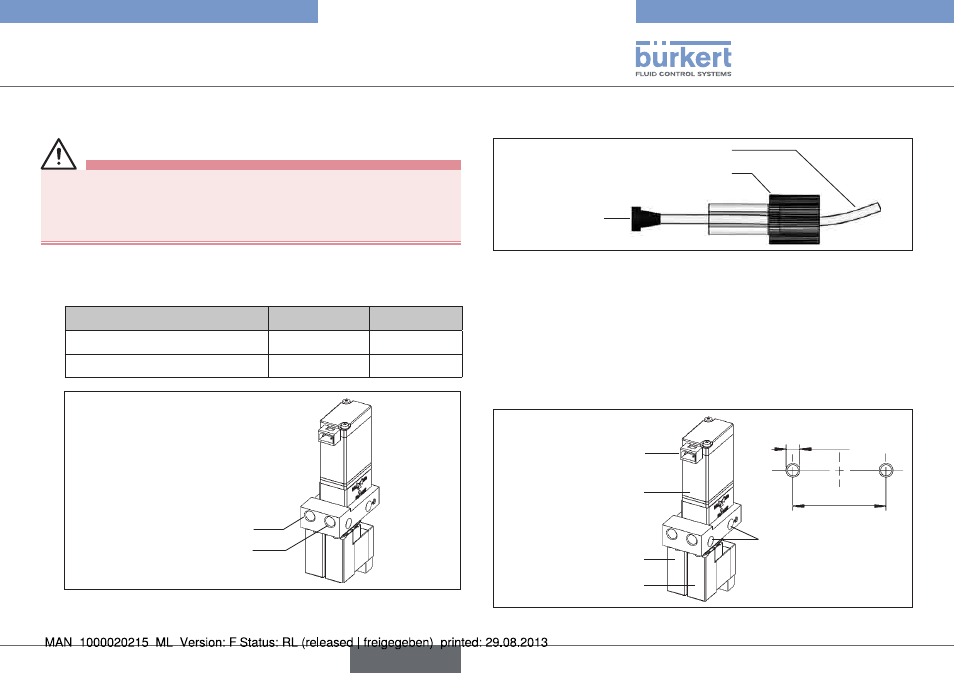

51
Installation
raccords fluidiques 7.3.
avertissement !
brûlures, brûlures par acides causées par la sortie du fluide.
Avant utilisation de fluides agressifs, il convient de contrôler la •
résistance des pièces en contact avec le fluide. Si vous avez des
questions, veuillez contacter votre filiale de distribution Bürkert.
fluidiques en fonction du sens de débit souhaité (voir le tableau
→
et la figure « Raccords fluidiques »).
Sens de débit port 1 port 2
En avant Entrée Sortie
En arrière Sortie Entrée
Port 1
Port 2
Raccords fluidiques Fig. 2:
Montez le raccord de tuyau comme cela est représenté dans la figure.
→
Ferrule
Raccord
Tuyau souple
Aufbau UNF Fig. 3: ¼ – 28 für fluidischen Anschluss
Montage 7.4.
Position de montage : indifférente
Vissez l’appareil à fond.
→
Pour ce faire, utilisez les alésages pour vis M3 prévus à cet effet
(voir Fig. « Montage »).
M 3
Alésages pour
la fixation
Gabarit de perçage :
Connecteur
rectangulaire
Vanne 3
Vanne 2
Vanne 1
20,5
Montage Fig. 4:
Type 7616
français
