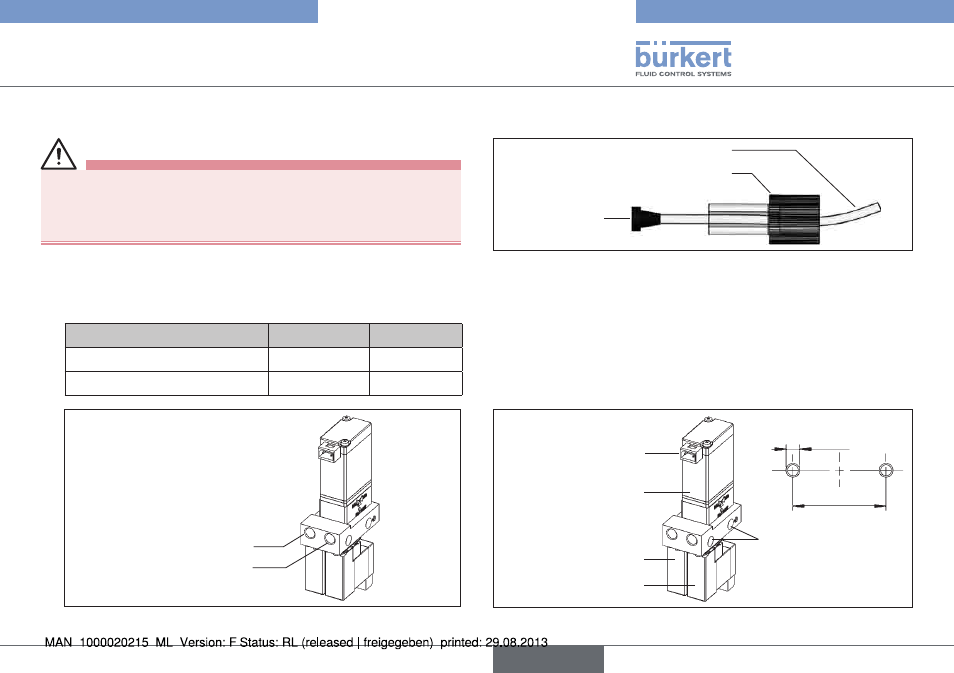

Installation
Fluidische anschlüsse 7.3.
WarnunG!
Verbrennung, Verätzung durch austretendes medium.
Vor Einsatz aggressiver Medien muss die Beständigkeit der •
mediumsberührten Teile geprüft werden. Wenden Sie sich bei
Unklarheiten an Ihre Bürkert-Vertriebsniederlassung.
Fluidische Anschlüsse entsprechend der gewünschten
→
Förderrichtung anschließen (siehe Tabelle und Bild „Fluidische
Anschlüsse“).
Förderrichtung port 1 port 2
vorwärts Eingang Ausgang
rückwärts Ausgang Eingang
Port 1
Port 2
Fluidische Anschlüsse Bild 2:
Schlauchanschluss wie im Bild dargestellt montieren.
→
Ferrule
Fitting
Schlauch
Aufbau UNF Bild 3: ¼ - 28 für fluidischen Anschluss
einbau 7.4.
Einbaulage: beliebig
Gerät festschrauben.
→
Die dafür vorgesehenen Bohrungen für Schrauben M3 benutzen
(siehe Bild „Einbau“).
M 3
Bohrungen zur
Befestigung
Bohrbild:
Rechteckstecker
Ventil 3
Ventil 2
Ventil 1
20,5
Einbau Bild 4:
