52
Miseenservice
inversion du sens de débit
Pour inverser le sens du débit, changez la commande des vannes 1
et 3 (Disposition des vannes, voir Fig. « Montage »).
raccordement électrique 7.5.
Type de raccordement : Connecteur rectangulaire
Toron 200 mm
(autres versions sur demande).
Respectez la tension figurant sur la plaque signalétique !
Raccordez l’appareil à l’électricité.
→
Les différentes vannes doivent être commandées de
manière séquentielle (voir schéma de commande au
chapitre « Mise en service/Fonctions »).
Mise en service 8.
consignes de sécurité 8.1.
avertissement !
risque de blessures dы а un montage non conforme !
Une utilisation non conforme peut entraîner des blessures et
endommager l’appareil et son environnement.
Avant la mise en service, il faut s’assurer que le contenu des •
instructions de service est connu et parfaitement compris par
les opérateurs.
Respectez les consignes de sécurité et l'utilisation conforme.
•
L’appareil/l'installation doit être mis(e) en service uniquement •
par un personnel suffisamment formé.

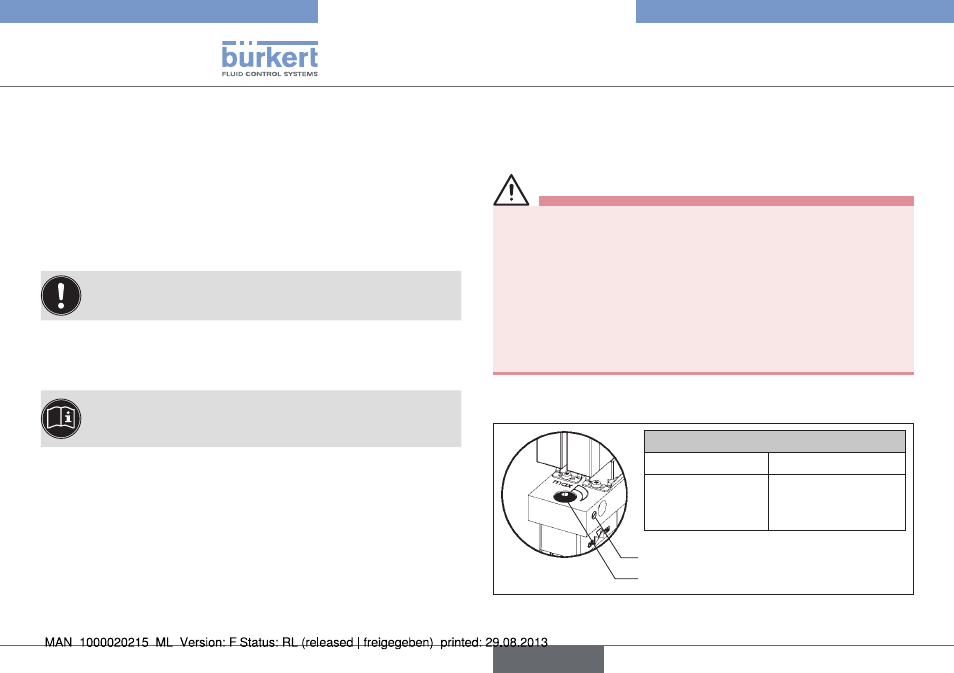

réglage du volume engendré 8.2.
Vis d'ajustage
Vis d'arrêt
ajustement du débit
Diminuer le débit Augmenter le débit
Rotation dans le
sens des aiguilles
d'une montre
Rotation dans le sens
contraire des aiguilles
d'une montre
Réglage du volume engendré Fig. 5:
Type 7616
français
