50
Installation
caractéristiques techniques 6.2.
générales
Respectez les caractéristiques techniques figurant sur la
plaque signalétique !
Pression de refoulement maxi : 2,5 bar
(Surpression par rapport à la
pression atmosphérique)
Raccordements : 3 x connecteurs rectangulaires
3 x torons 200 mm (autres ver-
sions sur demande

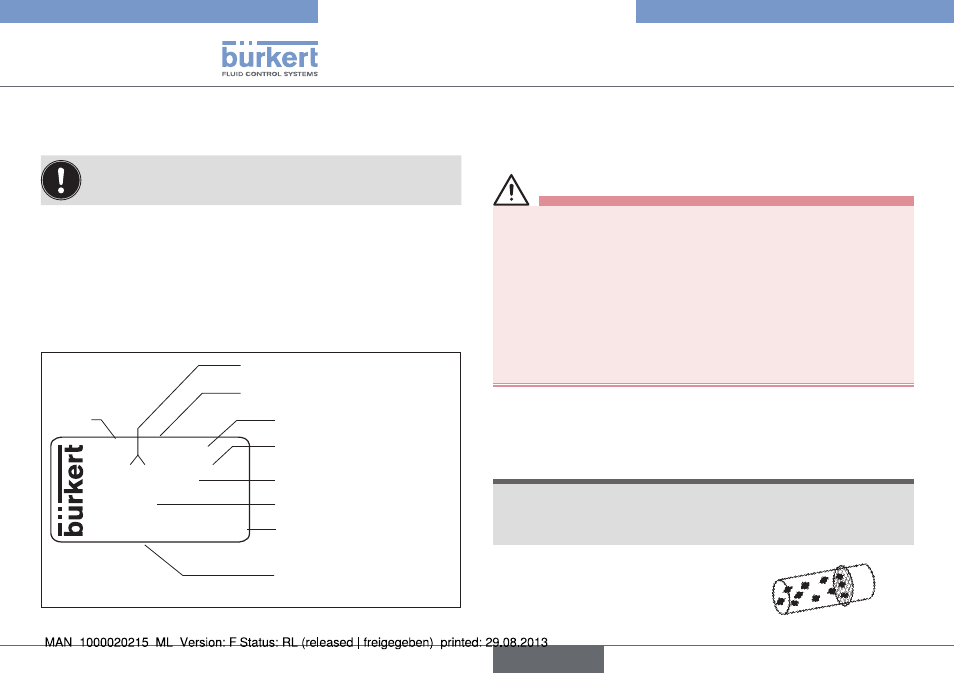

plaque signalétique 6.2.1.
exemple :
Matériau du boîtier
Matériau du joint
Tension/Type de courant
Puissance
Désignation de l'appareil
N° de série
Date de fabrication (codée)
Numéro d'identification de
l'appareil
7616 CC PK
M
a
d
e
in
G
e
rm
a
ny
00202784 W16LP
DOSING UNIT
24V DC 5W
S/N 1050
Type
Description plaque signalétique Fig. 1:
insTaLLaTion 7.
consignes de sécurité 7.1.
attention !
risque de blessures dы а un montage non conforme !
Le montage doit être effectué uniquement par un personnel •
qualifié et habilité disposant de l’outillage approprié !
Avant de desserrer les conduites et les vannes, coupez la
•
pression et purgez l’air des conduites.
Avant d'intervenir dans l'appareil ou l'installation, coupez la
•
tension et empêchez toute remise sous tension par inadvertance !
Veuillez respecter les réglementations en vigueur pour les
•
appareils électriques en matière de prévention des accidents
ainsi qu’en matière de sécurité !
Travaux préparatoires 7.2.
Nettoyez les câbles de raccordement
→
remarque !
panne due au fluide non filtré !
L'appareil est gêné dans son fonctionnement ou tombe même en panne
du fait de la cristallisation du fluide ou des particules dans le fluide.
Montez le filtre amont.
→
(Taille des pores 50 µm)
Type 7616
français
