Systèmededosage(Enoption)
Matériel
9.4.
Commande (1)
Vannes (2)
TERRE (GND)
+12 à +24 V DC
(en fonction de la
tension nominale des vannes)

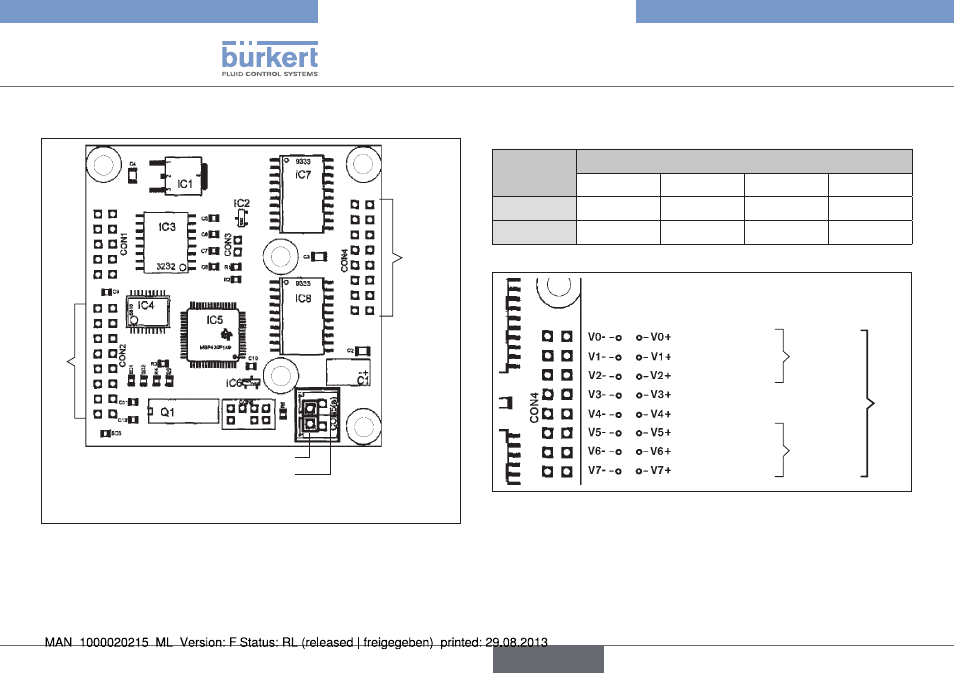

Vue d’ensemble, affectation du matériel
Fig. 8:
affectation matériel des sorties de vanne (2) aux unités de
dosage
unité de
dosage
Sorties de vanne
v0- / v0+
v1- / v1+
v2- / v2+
v3- / v3+
1
P11
P12
P13
-
2
P21
P22
P23
-
Vanne d'entrée
Vanne de pompe
Vanne de sortie
Unité de
dosage 1
Vanne d'entrée
Vanne de pompe
Vanne de sortie
Vannes (2)
Unité de
dosage 2
Affectation matériel : Vannes / Unité de dosage
Fig. 9:
Type 7616
