Miseenservice
Préréglage standard :
Volume engendré maximal
Réglez le débit en tournant la vis d’ajustage.
→
Bloquez le débit réglé avec la vis d’arrêt.
→
fonctions
8.3.
schéma de commande
8.3.1.
T0
T5
T4
T3
T2
T1
T6
ms
15
5
10
15
15
V1
V2
V3
T1
0
0

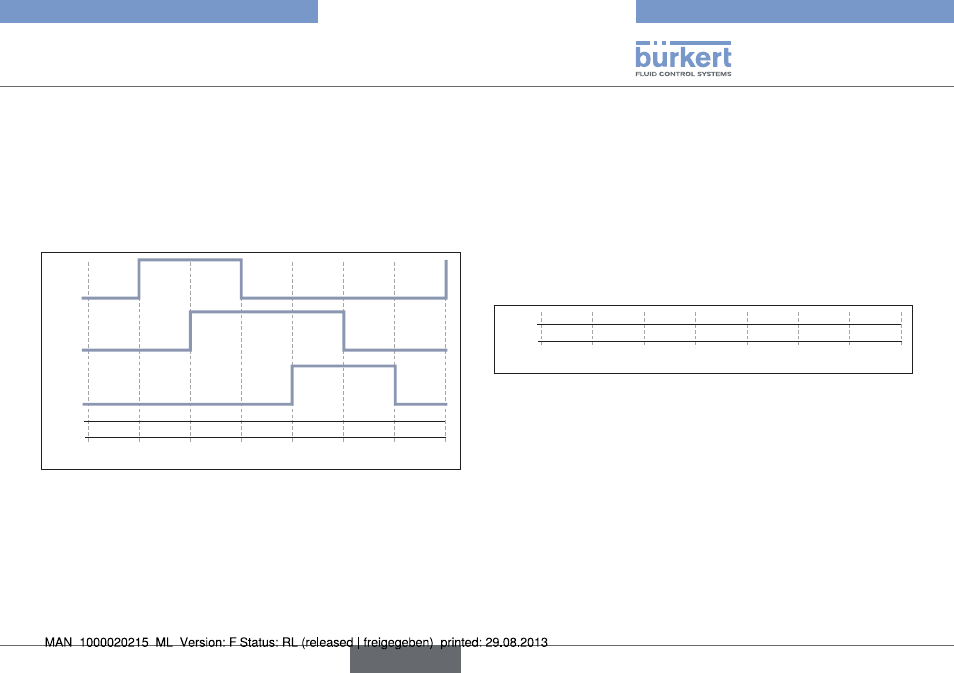

Schéma de commande
Fig. 6:
Les paramètres (T0 – T6) permettent de régler les durées pour la
commande des vannes.
La fréquence peut être modifiée en changeant la durée de pause
(T6 – T1).
durées pour le débit maximal :
La fréquence maximale est atteinte (15 Hz ou 800 cycles/mn)
lorsque les durées représentées dans la figure « Schéma de
commande » et une durée de pause de 0 ms sont conservées.
Ceci correspond à un débit d’environ 4 ml/mn pour un volume
engendré maximal réglé.
durées recommandées pour une précision maximale :
Pour un dosage d’une extrême précision (écart et reproductibilité)
≤ ± 2 %), les durées suivantes sont recommandées :
T0
T5
T4
T3
T2
T1
T6
ms
50
50
30
50
50
T1
0
x
Ceci correspond à un débit d’environ 1,15 ml/mn pour un volume
engendré maximal réglé.
