43
Wartung, Fehlerbehebung
demontage der deckel (pos. 30):
Warnung!
Verletzungsgefahr bei der deckeldemontage!
Bei Demontage eines einfachwirkenden Antriebs sind die Deckel-
schrauben wechselseitig zu lösen. Sollte nach den Schraubenumdre-
hungen noch Kraft auf die Deckel wirken, kann dies darauf hindeuten,
dass eine Federpatrone beschädigt ist oder dass die Kolben nicht
komplett nach innen gefahren sind. Weitere Deckeldemontage kann
zu schweren Verletzungen des Wartungspersonals führen.
Demontage sofort abbrechen • .
Antrieb zum Lieferanten zurückschicken • .
2
4
3
1
2
3 4
5
1
6
2
3
4
5
1
6
7
8
Deckelschrauben in der Reihenfolge herausdrehen:

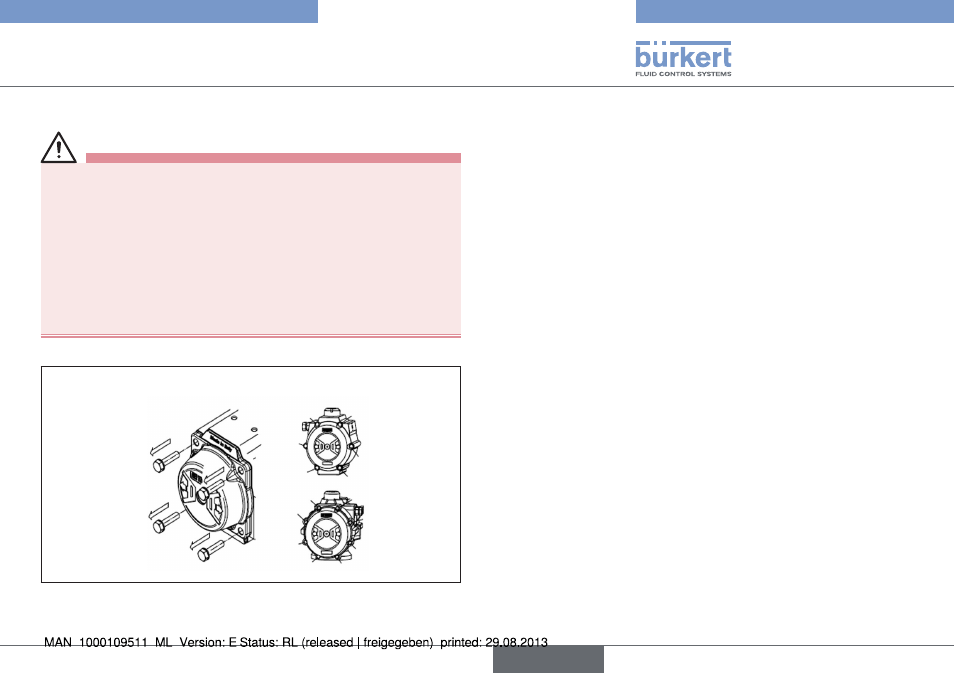

Bild 9: Deckeldemontage
Deckeldemontage des einfachwirkenden Antriebs (einen Deckel nach
dem anderen demontieren):
Die Deckelschrauben (Pos. 13) herausdrehen, bis die Deckel nicht
→
mehr unter Federkraft stehen,
Die Schrauben komplett ausdrehen,
→
Deckel und die Federn entnehmen.
→
Deckeldemontage des doppeltwirkenden Antriebs (einen Deckel nach
dem anderen demontieren):
Die Deckelschrauben herausdrehen, bis die Schrauben komplett
→
ausgedreht und die Deckel lose sind,
Die O-Ringe mit Hilfe eines Schraubendrehers entfernen,
→
Dichtringe entsorgen (falls diese ersetzt werden).
→
